Paramètres - Tableau d'ajustement
Cotation+Annotation 3D > Outils > Extras > Paramètres Tableau d'ajustement

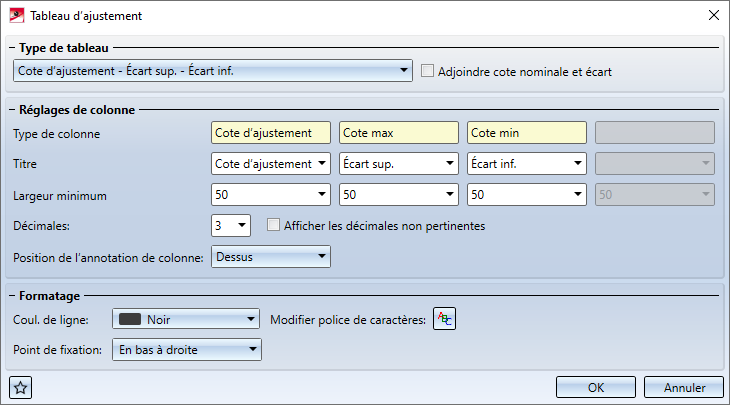

Cette fonction permet de spécifier paramètres de textes pour les tableaux d'ajustement. S'ouvre alors la fenêtre de dialogue Tableau d'ajustement.
Type de tableau
Le type de tableau détermine les colonnes du tableau d'ajustement. Les types suivants sont possibles :
- Cote d'ajustement - Écart supérieur - Écart inférieur
- Cote d'ajustement - Écart limite
- Cote d'ajustement - Écart supérieur - Écart inférieur - Nombre
- Cote d'ajustement - Écart limite - Nombre
Adjoindre cote nominale et écart
En cochant la case, vous pouvez spécifier que les sommes de la cote nominale et de l'écart devront être représentés dans les colonnes du tableau.
Réglages de colonne
Dans cet encart de la fenêtre, vous définissez le titre et la largeur minimum de chacune des colonnes du tableau, ainsi que la position de l'annotation de la colonne. Vous pouvez, par ailleurs, sélectionner le nombre de décimales.
Formatage
Dans cet encart, vous déterminez la couleur de la ligne et la police de caractères du tableau. Vous y spécifiez également le point de fixation sur le tableau. Ce point permet de placer le tableau sur la scène, c'est-à-dire le point auquel est accroché le curseur.
Travailler avec les favoris
Les paramètres spécifiés dans la fenêtre de dialogue peuvent être enregistrés comme favoris pour être réutilisés à tout moment. Pour cela, cliquez sur le symbole
en bas à gauche de la fenêtre de dialogue pour accéder au menu contextuel. Par défaut, le dossier des favoris est FAVOURITES\Dimensioning\FitTable.
Le dossier Favourites est un sous-dossier du dossier dans lequel se trouve également la base de données de configuration de HiCAD. Si vous avez installé HiCAD à partir du DVD rouge avec paramètres prédéfinis par ISD, il s'agit alors du dossier ProgramData\ISD Software und Systeme\HiCAD nnnn, où nnnn indique la version de HiCAD, soit par ex. 2017.
Pour en savoir plus sur la gestion des favoris, rendez-vous dans les Bases de HiCAD sous Favoris.
À savoir :
- Après un redémarrage de HiCAD, la fenêtre de dialogue est pré-remplie avec les paramètres par défaut prédéfinis par ISD. Ceux-ci sont spécifiés dans le Gestionnaire de Configuration sous Dessin > Annotations > Tableau d'ajustement et peuvent y être modifiés.
- Pendant la session HiCAD en cours, la fenêtre de dialogue sera pré-remplie avec les derniers paramètres utilisés.
