Tableau de perçage
Cette fonction permet de créer un tableau de perçage. HiCAD recherche alors automatiquement les usinages normés qui se trouvent à l'intérieur d'un plan de la scène et entre les données dans un tableau.
- Identifiez la surface (plan) dans laquelle se trouvent les usinages normés.
- Spécifiez un point de référence. C'est à ce point que se réfèrent les coordonnées des usinages normés fournis dans le tableau.
- Déterminez la position du tableau sur la scène.

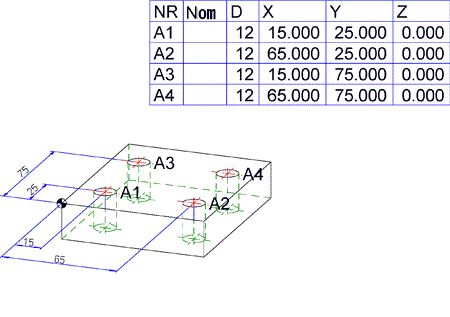

HiCAD insère le tableau avec les données récoltées sur les usinages normés à la position indiquée et annote les usinages normés sur l'élément en fonction.
À savoir :
- Pour cette fonction, les Paramètres pour les tableaux de perçage sont pris en compte.
- Pour Éditer les tableaux de perçage, utilisez les fonctions du menu contextuel correspondant. Vous y accédez par un clic droit sur le tableau.
