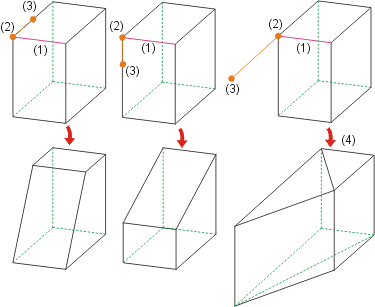

Déplacer l'arête

2 points (directs)

Point initial et point final du vecteur.

2 points+longueur

Point initial du vecteur, point pour la direction et saisie de la longueur du vecteur. En saisissant 0 comme longueur vectorielle, le déplacement peut se faire de façon dynamique avec le curseur.

Dans le sens de l'arête

Identifiez une arête disponible sur la scène. La direction du vecteur de déplacement sera déterminée par la position du point identifié. Si le point identifié se trouve sur la gauche du point médian de l'arête, le vecteur aura une direction positive, dans le cas contraire une direction négative.

Perpendiculaire point -> arête

Perpendiculaire d'un point sur une arête.

Perpendiculaire point -> surface

Détermination du point initial et identification d'une surface. Le point final du vecteur sera déterminé par la perpendiculaire du point initial sur la surface ou son contour élargi.

Perpendiculaire à la surface

Vecteur sur une normale à la surface. Vous pouvez déterminer la surface par :

• identification de deux arêtes,
• identification d'une arête et saisie d'un point,
• saisie de trois points,
• identification de deux arêtes. Le plan sera déterminé alors par les vecteurs de la normale.

Le début du vecteur se trouve à l'extrémité de l'arête la plus proche du 1^er point identifié. Le vecteur est perpendiculaire à la surface sélectionnée.

Dans le sens de la cote

Identification d'une cotation. Le vecteur est sur la ligne de cote.

2 points (2D)

Saisie de deux points 2D.

2 lignes (2D)

Identification de deux lignes-éléments 2D parallèles. La perpendiculaire est tracée (dans la 2D) de la première ligne jusqu'au milieu de la deuxième ligne.
