Optimiser, approximer les éléments

Standard 3D > Outils > Surface > Autres > Optimiser l'élément

À l'aide des fonctions du menu Modélisation polyédrique, vous pouvez approximer, optimiser et trianguler les éléments 3D.

Avec les boutons du rang supérieur, vous spécifiez sur quels objets les opérations du rang inférieur devront s'appliquer :

Élément actif

L'opération ne s'appliquera que sur l'élément actif. Il s'agit du paramètre par défaut.

Scène entière

L'opération s'appliquera sur tous les éléments de la scène.

 Approximer l'élément

Approxime les surfaces créées analytiquement en polyèdre.

Le nombre de points de polygone pour les quarts de cercle 3D peut être spécifié dans l'onglet Scène du menu Propriétés > Attr. avec la fonction Approximation de surface.

Vous pouvez également spécifier le nombre dans le menu contextuel de la scène avec Propriétés > Approximation de surface (3D).

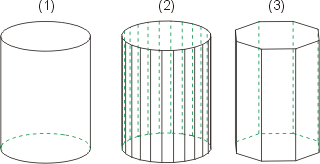

(1) Modélisation analytique, Nombre de points polyédriques = 0, (2) Modélisation polyédrique, Nombre de points polyédriques = 6, (3) Modélisation polyédrique, Nombre de points polyédriques = 2

Trianguler l'élément

Triangule les surfaces qui sont limitées à des polygones à plus de trois coins.

Ces surfaces seront divisées en triangles. Les éléments analytiques avec des surfaces courbes doivent d'abord être approximés avant d'être triangulés !

(1) Élément d'origine avec surfaces convexes, (2) Sans triangulation des surfaces convexes, (3) Avec triangulation des surfaces convexes

 Optimiser l'élément

Réduit le besoin de mémoire en réunissant les arêtes et surfaces (divisées).

L'optimisation une fois terminée, le nombre des arêtes et surfaces (facettes) réunies s'affiche. Pour les éléments aux arêtes et surfaces nombreuses, cette fonction peut aboutir, après opérations d'éléments, corrections et/ou modifications, à libérer de l'espace dans la mémoire.

Utilisez également cette fonction pour fusionner des surfaces divisées ou triangulées.

Les surfaces de forme libre qui peuvent être représentées comme surfaces analytiques seront converties automatiquement par la fonction Optimiser. Si vous ne le souhaitez pas, vous devez alors modifier dans le fichier système SPLINE.DAT l'entrée 1 par 0 sous la ligne :

Sollen FFF nach der Erzeugung, falls möglich, in analytische Flächen umgewandelt werden? (Kann bei Blechteilen sinnvoll sein)

           0: FFF bleiben FFF
           1: FFF werden nach der Erzeugung, falls möglich, in analytische Flächen umgewandelt.
1

soit :

Convertir, si possible, après création les SFL en surfaces analytiques ? (Peut être utile pour les éléments de tôle)

           0: Les SFL restent des SFL
           1: Les SFL seront converties, si possible, après création en surfaces analytiques.
1
