Modifier les rayons
Pour modifier les rayons des surfaces et des arêtes, vous disposez des fonctions suivantes :
- Modifier le rayon de surface via valeur (direction constante)
- Modifier le rayon de surface via point (direction constante)
- Modifier le rayon de surface via valeur (surface constante)
- Modifier le rayon de surface via point (surface constante)
- Modifier le rayon d'arête via valeur (direction constante)
- Modifier le rayon d'arête via point (direction constante)
Modifier le rayon de la surface (maintenir la direction)
Standard 3D > Outils > Surface > Modifier le rayon de surface
Cette fonction permet de modifier les rayons de la surface des cylindres analytiques.
- Déterminez la surface par identification de deux arêtes. HiCAD indique le rayon actuel de la surface.
- Saisissez le nouveau rayon.
- Identifiez ensuite d'autres surfaces auxquelles le même rayon doit être appliqué.
La fonction Modifier le rayon de surface via point
a un mode d'utilisation similaire, mais le nouveau rayon ne sera pas ici déterminé via une saisie de valeur, mais par un point sur la surface enveloppante.
Modifier le rayon de la surface (maintenir la surface)
Standard 3D > Outils > Surface > Modifier le rayon de surface
Cette fonction permet de modifier les rayons de la surface des cylindres analytiques ou polyédriques.

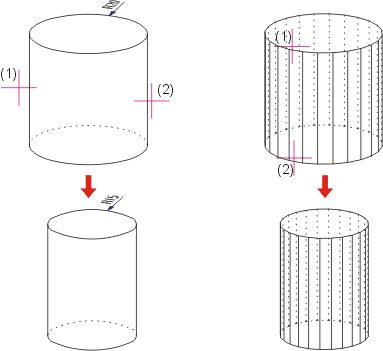

- Déterminez la surface par identification de deux arêtes (1) et (2). HiCAD indique le rayon actuel de la surface.
- Saisissez le nouveau rayon.
Exemple
La fonction Modifier le rayon de surface via point
a un mode d'utilisation similaire, mais le nouveau rayon ne sera pas ici déterminé via une saisie de valeur, mais par un point sur la surface enveloppante.

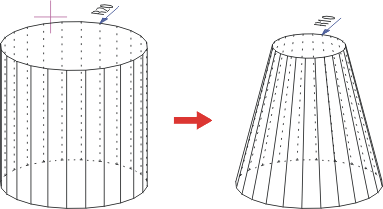

Modifier le rayon de l'arête
Standard 3D > Outils > Surface > Modifier le rayon d'arête
Cette fonction permet d'agrandir/de réduire les surfaces circulaires ou polyédriques de l'élément actif.
- Déterminez la surface par identification d'une arête.
- Saisissez le nouveau rayon.
La fonction Modifier le rayon d'arête via point
a un mode d'utilisation similaire, mais le nouveau rayon ne sera pas ici déterminé via une saisie de valeur, mais par un point sur la surface enveloppante.
