Diviser un élément

Standard 3D > Usiner avec esquisse > Découp. > Diviser

Cette fonction permet de cisailler l'élément actif en deux éléments. La ligne de coupe est déterminée par une esquisse.

Pour cisailler, c'est-à-dire diviser, un élément, veuillez procéder comme suit :

1. Activez l'élément.
2. Lancez la fonction Diviser.
3. Activez l'onglet Diviser de la fenêtre de dialogue.
4. Si des éléments secondaires appartiennent à l'élément actif, activez ou désactivez alors - en fonction de vos besoins - la case Tenir compte des él. sec.
5. Saisissez les noms des deux éléments qui résulteront de la division.
6. Si vous souhaitez utiliser une esquisse existante, cliquez alors sur l'icône Sélectionner une esquisse , puis identifiez l'esquisse.
   Pour créer une nouvelle esquisse, cliquez sur l'icône Créer une nouvelle esquisse . HiCAD active l'onglet Esquisse. Créez l'esquisse de votre choix.
7. Si vous souhaitez utiliser également des esquisses ouvertes comme lignes de coupe, cochez alors la case Diviser si esquisse ouv.
8. Précisez les options restantes en cochant/décochant les cases.
9. Cliquez sur le bouton Diviser pour cisailler l'élément.

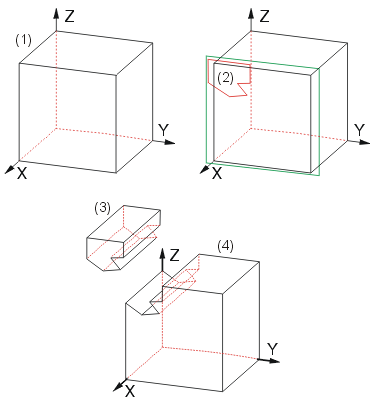

(1) Élément d'origine dans l'axonométrie, (2) Esquisse pour le contour de coupe, (3) et (4) Éléments obtenus

Fonctions d'esquisse (3D) • Fenêtre de dialogue : Usiner avec esquisse (3D)
