Ajouter avec rotation
Cette fonction permet d'ajouter un élément de rotation à l'élément actif. Les deux éléments seront alors réunis par opération booléenne. L'élément de rotation ajouté se base sur une esquisse.
Pour ajouter un élément de rotation, veuillez procéder comme suit :
- Activez comme mouvement de coupe transversale Ajouter par rotation
. - Spécifiez en cochant/décochant la case Segment s'il doit s'agir d'une rotation partielle ou complète. Activez pour une rotation partielle la case Dynamique ou saisissez un angle initial et final.
-
Si vous souhaitez utiliser une esquisse existante, cliquez alors sur l'icône Sélectionner une esquisse
, puis identifiez l'esquisse.
Pour créer une nouvelle esquisse, cliquez sur l'icône Créer une nouvelle esquisse
. HiCAD
active l'onglet Esquisse. Créez l'esquisse de votre choix. - Cliquez sur l'icône Sélectionner un axe de rotation
. Identifiez l'axe sur la scène. - Cliquez sur le bouton Prévisualisation pour faire apparaître le résultat. Pour déterminer de façon dynamique le segment de rotation, spécifiez son angle de rotation avec le curseur et cliquez sur le bouton gauche de la souris. L'angle pourra ensuite encore être corrigé.
- Cliquez sur le bouton Appliquer pour ajouter l'élément.

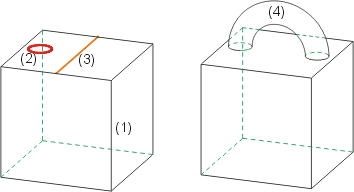

(1) Élément d'origine, (2) Esquisse, (3) Axe de rotation, (4) Élément ajouté (rotation complète)
