Polygones

Esquisse > Dessiner > Rectangle

À l'aide de ces fonctions, vous pouvez insérer sur une esquisse ou une esquisse 3D des rectangles en utilisant la technique d'esquisse.

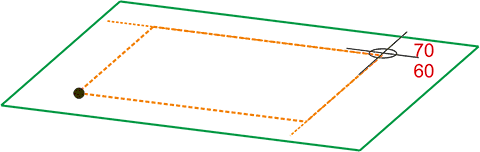

Après avoir déterminé le 1^er point d'angle, des lignes auxiliaires s'affichent automatiquement le long d'une grille prédéfinie. Sur cette grille, vous pouvez, en déplaçant le curseur en fonction du résultat escompté, déterminer par un clic de la souris les coordonnées du 2^e point d'angle (relativement au 1^er point d'angle. S'affichent alors les coordonnées de la position actuelle du curseur et un aperçu du rectangle produit.

	Rectangle, libre crée un rectangle à axes parallèles en déterminant deux points d'angle diagonalement opposés.
	Rectangle, 3 points crée un rectangle en saisissant 3 points.
	Parallélogramme crée un parallélogramme en saisissant 3 points.

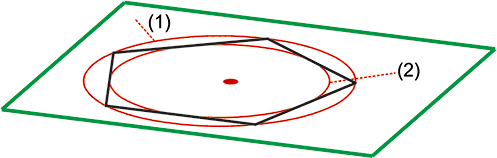

	N-gone * crée un polygone en saisissant le nombre de ses angles (1) et sa largeur sur pans (2) ou le nombre de ses angles et la cote angulaire, ainsi qu'en déterminant le point médian (centre) du polygone. Exemple

* Cette fonction n'est disponible que pour les esquisses planaires.

Fonctions d'esquisse (3D) • Technique d'esquisse (3D)
