Tangentes

Tangente entre deux arêtes

crée une arête tangentielle à deux arêtes présentes sur la scène.

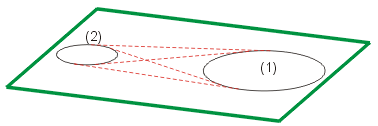

Exemple d'une esquisse planaire, Tangente à deux cercles

Tangente Point-Arête

Crée une tangente d'un point quelconque à une arête :

1. Déterminez le point de départ de la tangente.
2. Identifiez un point sur un arc. Une tangente est tracée, à partir de la projection du point initial, sur l'arc.

Si nécessaire, la tangente est placée sur l'extension "imaginée" de l'arc de cercle.

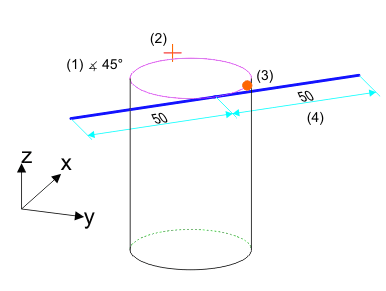

Tangente Angle-Cercle-Longueur

Crée une tangente d'un cercle donné avec saisie d'une direction:

1. Saisissez un angle de direction (1).
2. Identifiez le cercle ou l'arc de cercle (2).
3. Spécifiez un point supplémentaire (3) pour l'angle de la direction nulle, ou sélectionnez par un clic droit le point initial du cercle. Ce point sera projeté sur le cercle. Sa direction tangente représente l'axe 0 degré pour l'angle de direction saisi.
4. Spécifiez la longueur (4) de la tangente. Cette longueur est appliquée des deux côtés du point tangent.

Exemple d'une esquisse 3D

Tangente au point d'arête

Crée une tangente sur une courbe donnée :

1. Identifiez la courbe.
2. Déterminez un point sur la courbe, ou sélectionnez par un clic droit le point initial.
3. Spécifiez la longueur de la tangente. Cette longueur est appliquée des deux côtés du point tangent.

Tangente sur la surface

Crée une tangente sur une surface.

1. Déterminez le point de départ de la tangente.
2. Identifiez la surface. Lorsque plusieurs tangentes sont possibles, HiCAD vous demande de déterminer un autre point. À l'aide du point initial un cercle sera déterminé sur la surface :
3. Cylindre, cône
   intersection du plan via le point identifié avec l'axe comme vecteur de la normale.
4. Sphère, tore
   intersection du plan via le dernier point, point supplémentaire et point médial.
