Cercles

Esquisse > Dessiner > Cercle

À l'aide de cette fonction, vous pouvez insérer un cercle sur l'esquisse ou l'esquisse 3D active. Pour ce faire, le cercle sera créé en spécifiant le point médian (milieu) et un point sur la circonférence. Par ailleurs, la technique d'esquisse sera ici activée.

D'autres fonctions pour les cercles se trouvent sous .

	Point médian-Rayon crée un cercle en déterminant le point médian (milieu) et en saisissant le rayon.

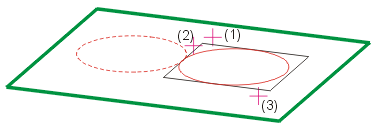

	Point/LE-Point/LE-Point/LE (pas de points libres) crée un cercle tangentiel à trois arêtes. Exemple (esquisse) avec 2 solutions possibles
	Point médian-Point(s) sur cercle crée un cercle en déterminant le point médian (milieu) et un point sur la circonférence.

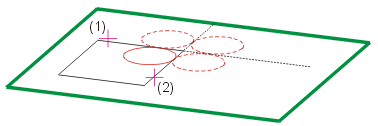

	2 points/arêtes + Rayon crée un cercle en identifiant deux points/arêtes et en saisissant le rayon. Exemple (esquisse) avec 4 solutions possibles Exemple (esquisse 3D)
	3 points (dont également des points libres) crée un cercle en déterminant trois points sur la circonférence. Exemple (esquisse 3D)
	Point libre - 2 arêtes crée un cercle en déterminant un point sur la circonférence et en identifiant deux arêtes tangentielles.
	Arc => Cercle entier convertit un arc de cercle 3D en un cercle entier 3D.

* Cette fonction n'est disponible que pour les esquisses planaires.

À savoir :

• Si dans le cadre d'une de ces fonctions HiCAD vous demande de déterminer un point comme point final, ce point ne doit alors pas nécessairement se trouver sur le cercle, exemplairement lorsque le rayon a déjà été déterminé. Le point ne sert dans ce cas qu'à déterminer le plan du cercle.
• Si plusieurs possibilités existent, HiCAD vous permet de faire votre choix. Appliquez la solution indiquée avec Oui, ou passez à la prochaine solution avec Non.
