Arcs

Esquisse > Dessiner > Arc

À l'aide de cette fonction, vous pouvez insérer des arcs de cercle sur l'esquisse ou l'esquisse 3D active. L'arc sera créé en spécifiant un point médian, de départ et de fin.

D'autres fonctions pour les arcs se trouvent sous .

	Point médian + Rayon crée un arc en spécifiant le point médian, en saisissant le rayon et en déterminant le point de départ et final de l'arc de cercle. Ces points ne doivent pas se trouver sur l'arc de cercle ! Exemple
	3 points crée un arc en déterminant trois points se trouvant sur l'arc. Exemple
	Point - Point - Rayon crée un arc en déterminant le point de départ et final ainsi qu'en saisissant le rayon.
	Point - Point - Angle crée un arc en déterminant son point de départ et final ainsi qu'en saisissant l'angle au centre (ouverture de l'arc de cercle).
	Point/LE - Rayon - Point/LE (pas de points libres crée un arc en déterminant deux points ou arêtes (lignes-éléments) et en saisissant le rayon. Exemple
	Point/LE - Point/LE - Point/LE (pas de points libres) crée un arc tangentiel à trois arêtes ou points. Exemple

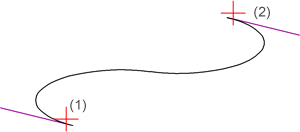

	Transition créer une transition d'arc de cercle entre deux arêtes. Identifiez la première arête à proximité de votre point de départ et la deuxième arête à proximité de votre point final. Pour les deux identifications, HiCAD utilise aussi bien les informations du point que de l'arête (infos tangentielles). Exemples

Si plusieurs possibilités existent, HiCAD vous permet de faire votre choix. Appliquez la solution indiquée avec Oui, ou passez à la prochaine solution avec Non.
