Outil d'esquisse pour esquisses 3D

Esquisse > Dessiner > Ligne

L'outil d'esquisse 3D est une fonction confortable pour créer des polylignes tridimensionnelles. Si l'esquisse 3D est active, l'outil d'esquisse 3D est lancé en cliquant sur la fonction Ligne.

L'outil d'esquisse facilite la construction par le fait que HiCAD affiche automatiquement – en fonction du dernier point d'une polyligne - des lignes auxiliaires le long d'une grille prédéfinie et montre ainsi au niveau du curseur les angles, en fonction du mode sélectionné, les angles, distances et les rayons correspondants. Sur cette grille, vous pouvez, en déplaçant votre souris à volonté, déterminer par un clic de la souris la direction et la longueur d'une ligne. Les esquisses 3D - à l'instar des autres éléments 3D - possédant un système de coordonnées d'élément, vous pouvez, au moment de dessiner, changer à volonté le plan sur lequel vous souhaitez dessiner. Ce plan de dessin est toujours parallèle au plan sélectionné et passe par le dernier point déterminé.

Rubriques de cette section

Marche à suivre
Choix du mode
Grille et Référence d'angle
Options de l'auto-pilote
Prise en compte des éléments de la Construction d'installation

Veuillez prendre connaissance des Contraintes HCM pour les esquisses.

Marche à suivre

Créer ou activer une esquisse 3D
Pour créer une nouvelle esquisse 3D (le système de coordonnées d'élément pour l'esquisse sera par la même occasion spécifié) ou pour activer une esquisse 3D existante.
Démarrer l'outil d'esquisse 3D

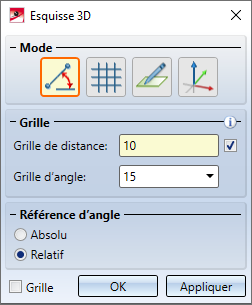

Pour dessiner une polyligne 3D avec l'outil d'esquisse 3D, activez la fonction Ligne. La fenêtre de dialogue Esquisse 3D s'ouvre alors.

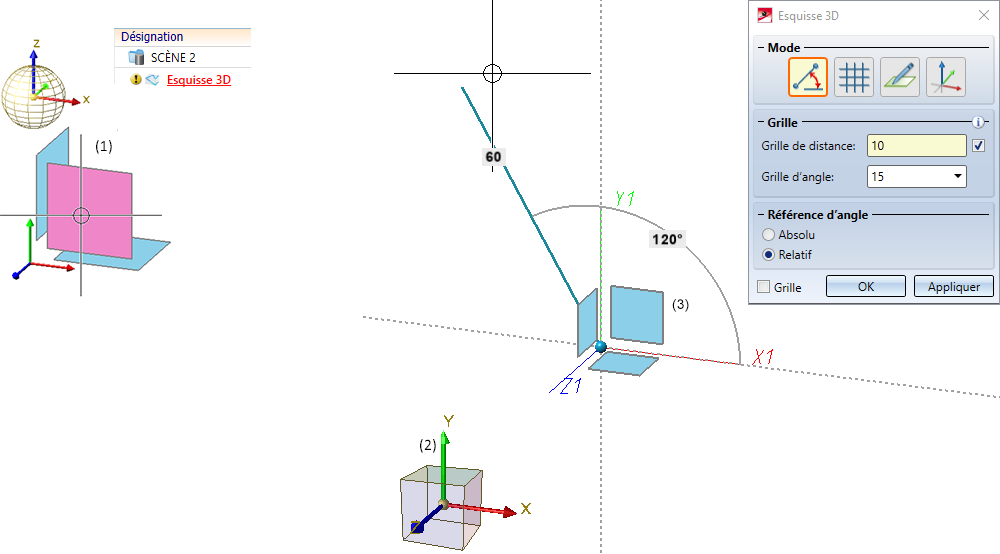

Un exemple :

Ligne

Déterminer un point initial
Dans la barre de dialogue, on vous demande alors :
Sélectionner point initial ou plan (BMS = Annuler, BDS = Plus d'options)

Les possibilités suivantes s'offrent à vous :

Vous déterminez un point de départ pour la polyligne. Cela peut être effectué en utilisant le curseur, en appliquant un des points trouvés par l'auto-pilote ou en opérant une autre option de point. Le plan de dessin ainsi que l'aperçu du plan seront déplacés automatiquement sur ce point.

Vous changez le plan de dessin en sélectionnant dans l'aperçu un plan du système de coordonnées d'élément ou un plan d'usinage présent sur la scène.

Un clic sur le bouton du milieu de la souris (BMS) met fin à l'outil d'esquisse sans créer la polyligne.

Lorsque le point initial est déterminé avec l'option de points (O) En ligne sur arête via point, la grille relative sera alors aligné sur la ligne :

Déterminer un point suivant / Menu contextuel
Après avoir sélectionné le point de départ de la polyligne, vous déterminez de la même façon un point suivant. On vous invite alors dans la barre de dialogue :

Sélectionner point final ou plan (BMS = Nouvelle polyligne, BDS = Plus d'options)

Vous pouvez ici changer de plan de dessin à tout moment.

En appuyant sur le bouton du milieu de la souris, vous pouvez commencer une nouvelle polyligne (au sein de la même esquisse 3D). En appuyant sur le bouton droit de la souris, vous accédez à un menu contextuel activant d'autres options.

Fonction
	Sélectionner direction À l'aide de cette fonction, vous pouvez changer la direction vers laquelle la prochaine ligne devra être dessinée. Spécifiez pour cela le vecteur de direction en déterminant deux points, en sélectionnant une ligne droite ou en sélectionnant une surface. Si vous sélectionnez une surface, la direction sera déterminée par la normale à la surface.
	Arc À l'aide de cette fonction , vous pouvez insérer des arcs dans la polyligne. Le point de départ de l'arc est toujours le dernier point. Vous pouvez maintenant tracer dynamiquement, à l'aide du curseur, l'arc, le rayon de l'arc et l'angle d'ouverture s'affichent alors au niveau du curseur. Sélectionnez tout d'abord le rayon de l'arc. Déplacez le curseur jusqu'à ce que le rayon de votre choix s'affiche et cliquez avec le curseur. La direction (tangentielle ou non tangentielle) dans laquelle l'arc sera tracé dépend de la position du clic au moment d'avoir sélectionné la fonction. Si vous souhaitez utiliser un rayon en particulier, appuyez alors sur la touche espace ou utilisez la fonction Saisie de valeur, puis saisissez le rayon de l'arc. Vous déterminez le point final de l'arc soit en cliquant avec la souris (l'angle d'ouverture s'affiche alors) soit avec une option de points. Vidéo En sélectionnant à nouveau le dernier point déterminé, le dessin d'un arc est commencé automatiquement. Si vous spécifiez une direction, l'arc sera alors dessiné dans le plan qui est couvert par la direction spécifiée et la tangente de la dernière arête au niveau du point de jonction.
	Saisie de valeur Si vous souhaitez indiquer via le clavier une valeur précise, par ex. une longueur ou un rayon, utilisez alors cette fonction. HiCAD ouvre alors la calculatrice vous permettant de saisir la valeur de votre choix. Au lieu de lancer cette fonction par le menu contextuel, vous pouvez simplement, pendant la technique d'esquisse, appuyer sur la touche espace.
	Annuler saisie Si vous souhaitez retourner à une ou plusieurs étapes précédentes pour corriger une saisie, sélectionnez alors (plusieurs fois si nécessaire) la fonction Annuler saisie. Vous pouvez également pour cela utiliser, pendant le dialogue de la fonction, la fonction Annuler (Undo).
	Annuler (ESC) Met fin à la fonction.

Pour terminer une polyligne, cliquez dans la fenêtre de dialogue soit sur OK ou sur Appliquez. En choisissant OK, la fenêtre de dialogue se ferme. Avec Appliquer, la fenêtre de dialogue ouverte pour permettre de dessiner d'autres polylignes (de la même esquisse).

Veuillez noter les points suivants :

Lorsque la fenêtre de dialogue est ouverte, le dessin des lignes peut être annulé l'un après l'autre.
Pendant la construction de la polyligne, vous pouvez changer librement entre les différents modes de construction.
Les options de point se rapportent toujours au système de coordonnées actif et non au plan de dessin.
Pour capturer les options de point, il est possible de quitter le plan à tout moment.
Si, dans les paramètres des HCM des esquisses, la saisie automatique des contraintes est activée (Esquisse > HCM > Outils > Paramètres), les points suivants sont également à prendre en compte :
Les points initiaux et finaux des lignes et arcs d'esquisse sont représentés sur la scène par de petits points bleus.
En déterminant les points finaux en utilisant le curseur (clic gauche de la souris), la saisie automatique des contraintes HCM peut alors être supprimée en appuyant en même temps sur la touche MAJ.
Les contraintes de position sont toujours définies en rapport avec le système de coordonnées d'élément de l'esquisse.
Les paramètres avancés pour esquisses planaires, que vous pouvez spécifier dans la fenêtre de dialogue de la fonction Esquisse > HCM > Outils > Paramètres, ne s'appliquent pas aux esquisses 3D.

Un exemple montrant comment créer en quelques étapes une esquisse 3D avec Constraintes HCM, par ex. comme base d'une main-courante de balustrade, peut être trouvé ici.

Choix du mode

Dans cette partie de la fenêtre de dialogue, vous sélectionnez le mode d'esquisse. Pendant la construction d'une polyligne, vous pouvez changer à volonté entre les différents modes d'esquisse. Les modes suivants sont disponibles :

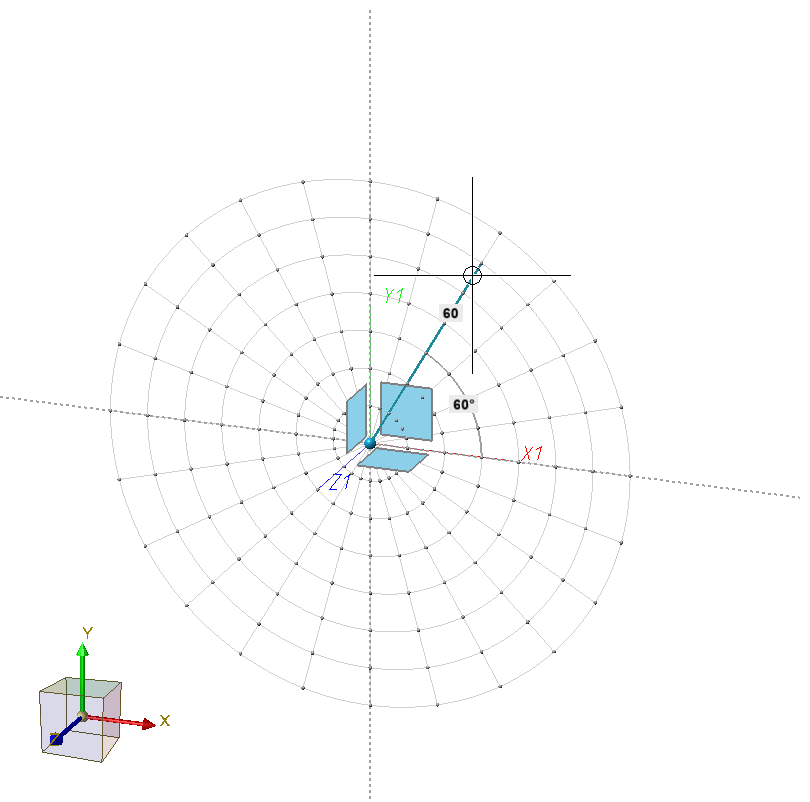

	Angle + Distance Dans ce mode (paramètre prédéfini par ISD), l'angle et la distance par rapport au dernier point sont affichés au niveau du curseur. Pour déterminer le point suivant, placez le curseur à la position voulue, puis appliquez votre choix par un clic gauche. Vidéo

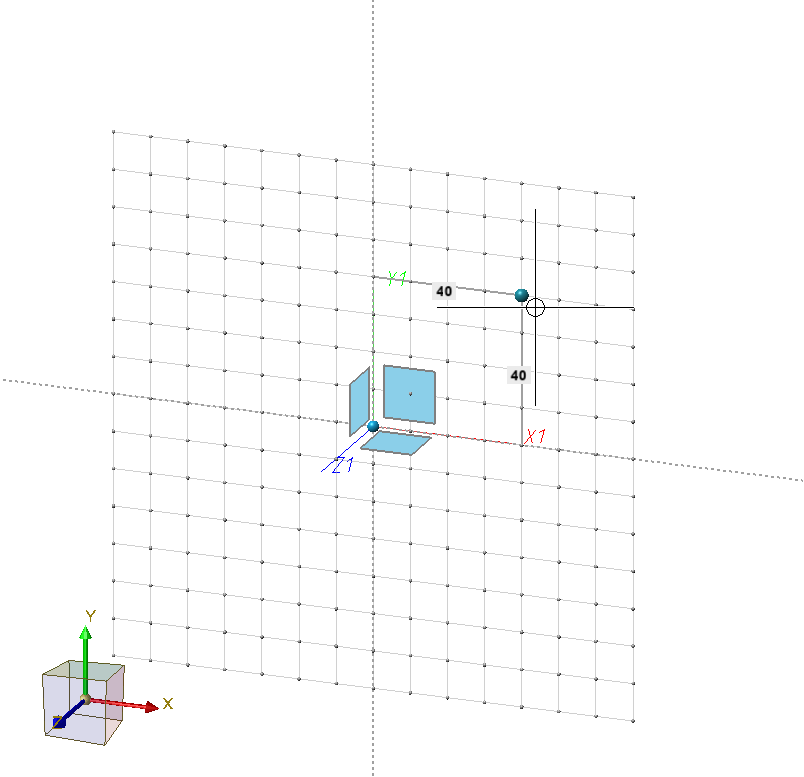

	Grille XY Les distances X et Y par rapport au dernier point sont affichées. Pour déterminer le point suivant, placez le curseur à la position voulue, puis appliquez votre choix par un clic gauche. Si dans le bas de la fenêtre de dialogue la case Grille est cochée, s'affichent alors comme aide à la construction les points et les lignes de grille. Vidéo
	Libre Dans ce mode, vous pouvez dessiner librement, c'est-à-dire sans grille. Les distances X et Y par rapport au dernier point sont affichées au niveau du curseur. Pour déterminer le point suivant, placez le curseur à la position voulue, puis appliquez votre choix par un clic gauche. Vidéo Dans ce mode, les points déterminés se trouvent toujours dans le plan actuel du dessin.
	Sur axes Dans ce mode, vous dessinez sur les axes du système de coordonnés actuel. L'aperçu des plans ne sera ici pas affiché. Si dans le bas de la fenêtre de dialogue la case Grille est cochée, s'affichent alors comme aide à la construction les points et les lignes de grille. Vidéo

Nota bene :

Si dans le bas de la fenêtre de dialogue la case Grille est cochée, s'affichent alors comme aide à la construction - en fonction du mode d'esquisse - les points et les lignes de grille.
Avant d'appliquer le point suivant par un clic gauche, vous avez la possibilité via le menu contextuel, indépendamment du mode d'esquisse, de changer la direction ou la distance (longueur ou rayon) en spécifiant expressément une saisie de valeur.
Pour déterminer le point final, vous pouvez aussi dans tous les modes recourir également aux options de point 3D. Veuillez noter que, dans ce cas, la grille de distance et d'angle définie ne sera pas pris en compte. En d'autres termes, les points ne doivent pas se trouver sur la grille. Font exception les options de point X et Y. Dans ces options, la grille aura l'effet suivant : les coordonnées X ou Y (lignes en pointillé) sont conservées, tout autre coordonnée sera déplacée au prochain "point de grille".
Si, dans la fenêtre de dialogue, vous cochez la case à côté du champ Distance, la valeur pour la grille de distance sera alors ajustée automatiquement en zoomant sur la scène. Il s'agit ici d'un paramètre prédéfini par ISD.

Grille et Référence d'angle

Dans la partie Grille, vous spécifiez la finesse de la grille de distance et d'angle.

Vous pouvez également, pendant le dessin, modifier la finesse de la grille via le clavier :

Touche	Effet
+ ou -	Modifie la finesse de la grille de distance.
MAJ + ou MAJ -	Modifie la finesse de la grille d'angle.

La référence d'angle détermine à quoi se rapporte l'angle choisi.

Absolu	L'angle se rapporte à l'axe X du système de coordonnées d'élément.
Relatif	L'angle se rapporte à la dernière ligne.

Si la case à côté du champ Grille de distance est cochée, la valeur pour la grille de distance sera alors ajustée automatiquement en zoomant sur la scène. Il s'agit ici d'un paramètre prédéfini par ISD.

En cochant la case Grille, dans le bas de la fenêtre de dialogue, les points et les lignes de la grille s'affichent comme aide à la construction pour déterminer les angles et les distances.

Options de point de l'auto-pilote

Pour esquisser des lignes, vous disposez, pour la détermination des points par l'auto-pilote, d'autres options :

	s'affiche lorsque la coordonnée X de la position actuelle du curseur est identique à la coordonnée de X d'un autre point de l'esquisse 3D active.
	s'affiche lorsque la coordonnée Y de la position actuelle du curseur est identique à la coordonnée de Y d'un autre point de l'esquisse 3D active.
	s'affiche lorsque la coordonnée X ainsi que de Y de la position actuelle du curseur est identique, respectivement à la coordonnée de X ou Y d'un autre point de l'esquisse 3D active. Vous pouvez utiliser exemplairement cette option pour sélectionner l'origine du système de coordonnées d'élément comme point initial de la polyligne.

À la même occasion de l'affichage de l'option de point, une ligne auxiliaire sera également affichée sur le point avec la coordonnée identique de X ou Y. Seront pris en compte tous les points de l'esquisse 3D active ainsi que l'origine de l'esquisse 3D.

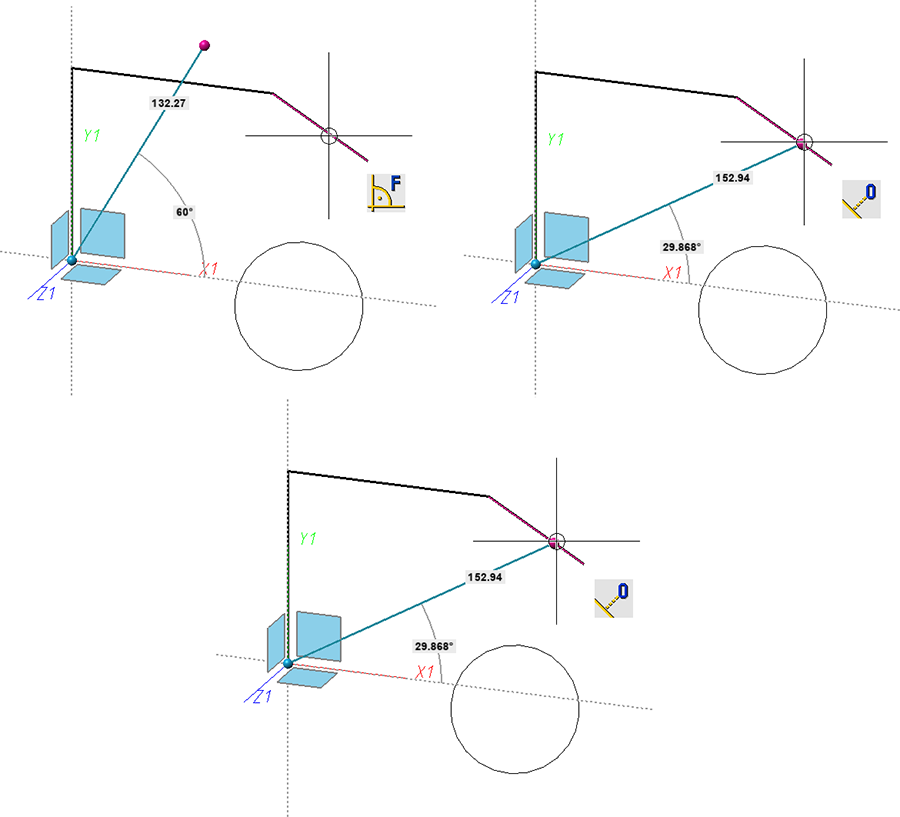

Par ailleurs, l'auto-pilote affichera, en fonction de la position du curseur, les options de point

(O) En ligne sur arête via point et

(F) Pied de la perpendiculaire

lorsque le curseur se trouve à proximité d'une ligne droite. Pour les cercles, s'affichera en plus de l'option (F) Pied de la perpendiculaire. Pour les arcs et les ellipses, le mode de fonctionnement est le même.

À savoir :

Veuillez noter que les options X, Y et XY ne sont disponibles dans l'auto-pilote que lorsque les points se trouvent sur le plan du dessin.
À la différence des esquisses planaires, l'option de point (T) Tangente ne s'affichera dans l'auto-pilote pour les cercles que si le cercle et le dernier point se trouvent sur un seul plan.

Prise en compte des éléments de la Construction d'installation

Les esquisses accordent une attention particulière aux points de jonction (de connexion) des éléments de la Construction d'installation. Si le premier point est un point de jonction, ce point est alors utilisé pour prédéfinir une direction de grille. Cela signifie que les lignes suivantes sont dessinées dans cette direction.
