Remarques générales sur le référencement
Identification des éléments référencés dans l'ICN
Les éléments référencés sont identifiés comme tel dans l'Information + Communication Navigator (ICN). Dans la structure d'élément, le symbole du référencement se trouve directement au niveau du symbole de l'élément.
|
|
Élément référencé en externe |
|
|
Élément référencé en interne |
|
|
Élément référencé sans droit d'accès (lecture seule) |
|
|
Élément référencé non actualisé |
|
|
Élément référencé non actualisé sans droit d'accès (lecture seule) |

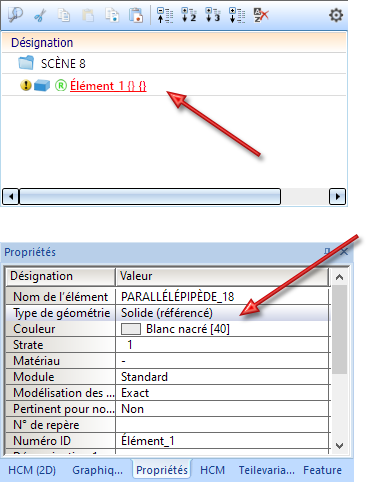

Pour les éléments référencés en externe, s'affiche dans la fenêtre Propriétés à l'entrée Type de géométrie le texte (référencé) après le type d'élément.
Le système de coordonnées d'insertion des éléments référencés
Les éléments 3D se voient attribuer automatiquement, lors de leur référencement, un système de coordonnées d'insertion, intégré dans l'historique du Feature.
Si l'élément ne possède pas jusqu'au moment de son référencement pas de système de coordonnées d'insertion, voici la marche à suivre :
- Si l'élément est référencé directement à sa création, comme les primitifs par exemple, son système de coordonnées d'insertion sera alors l'actuel système de coordonnées local. Si aucun système de coordonnées local n'est encore défini, le système de coordonnées d'insertion sera alors spécifié par les points (0,0,0), (1,0,0) et (0,1,0).
- Si l'élément est inséré puis référencé directement après son insertion, son système de coordonnées d'insertion est alors le système de coordonnées universel.
- Si l'élément est inséré, puis que la scène est complétée par d'autres éléments, et qu'un de ces éléments se voit attribuer un système de coordonnées local, alors celui-ci deviendra le système de coordonnées d'insertion au moment du référencement du premier élément. Cela vaut également quand le référencement du premier élément est supprimé et que l'élément est ensuite à nouveau référencé.

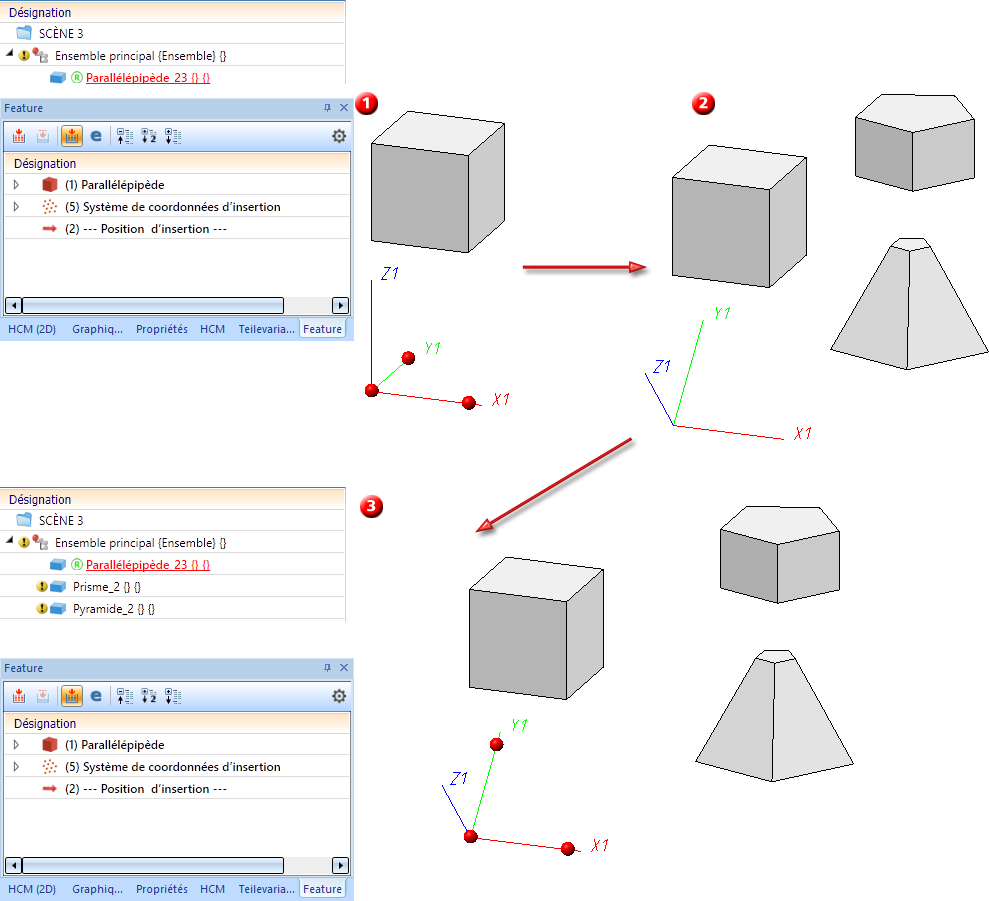

Exemple : (1) Insertion d'un élément référencé, (2) Insertion d'autres éléments et définition d'un système de coordonnées local, (3) Suppression du référencement et nouveau référencement de l'élément

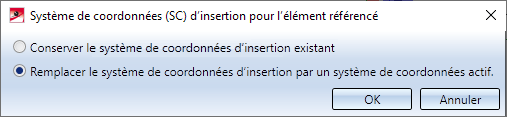

Si au moment du référencement, un système de coordonnées d'insertion est déjà présent, s'affiche alors le message suivant :
En sélectionnant alors l'option de votre choix et en cliquant ensuite sur OK, vous avez alors la possibilité de
- conserver le système de coordonnées d'insertion existant ou
- remplacer le système de coordonnées d'insertion existant par le système de coordonnées actif.
Veuillez vous reporter aux remarques sur le système de coordonnées d'insertion dans les bases de HiCAD sous Systèmes de coordonnées.
Fonctionnement de la fiche d'article pour les éléments et ensembles référencés
Si un ensemble principal est référencé et possède une fiche d'article différente de la fiche article de la scène, aucune correction automatique ne sera appliquée à l'affectation de la fiche d'article et/ou aux liens HELiOS de l'ensemble principal.
Si l'élément principal a une fiche d'article différente de la fiche d'article de la scène, aucun lien de fiche de document ne sera vérifié ou corrigé (ceci s'applique également aux fonctions Gestion + BIM). Si l'élément principal est également référencé, aucun lien de fiche d'article ne sera vérifié ou corrigé non plus (ceci s'applique également aux fonctions Gestion + BIM).
