Modifier un symbole de soudure

Pour modifier le symbole d'une soudure, cliquez sur le bouton droit de la souris (BDS) lorsque le curseur est placé sur la soudure ou sur le symbole.

Dans le menu contextuel qui s'affiche ensuite, sont mises à votre disposition les fonctions suivantes :

	Éditer	Modifie les soudures existantes, par exemple le type de soudure, la représentation ou la bulle. Si la soudure correspondante à la bulle a été générée dans la Construction en acier, avec une fonction de connexion basée sur une variante de design, alors la fenêtre de dialogue de la fonction de connexion correspondante s'affichera pour modifier la soudure. Dans le cas d'autres soudures 3D, s'affichera la même fenêtre de dialogue que celle pour l'Insertion de soudures. Établissez les modifications. Quittez la fenêtre en cliquant sur OK, pour appliquer les modifications. La soudure est alors ajustée et le Feature actualisé. À noter que la fonction est uniquement disponible dans le menu contextuel, lorsque l'objet identifié est une bulle de soudure. Pour les symboles de soudures purs, autrement dit les symboles qui ne sont que des bulles d'annotation et qui n'appartiennent pas à une soudure, la fonction n'est pas disponible dans le menu contextuel.

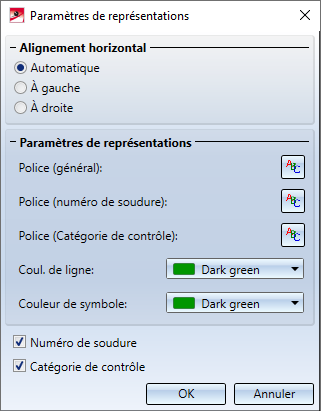

	Éditer le numéro de soudure	Grâce à cette fonction, vous pouvez modifier les paramètres d'un symbole de soudure. Il s'agit de l'orientation, de la police ainsi que des couleurs de lignes et de symbole. Quant au numéro de soudure, il est possible de choisir une police différente des autres annotations. En outre, la case Numéro de soudure vous donne la possibilité de masquer (si la case est cochée) ou d'afficher les numéros de soudure. Attention : Pour les symboles de soudure "purs", autrement dit les symboles qui ne sont que des bulles d'annotation et qui n'appartiennent pas à une soudure, le dialogue de soudure entier s'ouvre. Si la soudure appartenant à la bulle a été générée avec HiCAD 2010 ou une version antérieure, alors la fenêtre de dialogue de la Version 2010 s'ouvrira.
	Insérer le point de flexion	Grâce à cette fonction, ajoutez un nouveau point de flexion sur la scène. Pour définir ce point, HiCAD affiche le symbole . Insertion d'un point de flexion Réinsertion d'un point de flexion
	Supprimer le point de flexion	Tous les points de flexions de la représentation symbolique de soudure actuelle ajoutés en plus sont supprimés.
	Insérer un point d'attache	Grâce à cette fonction, insérez un autre point d'attache, ou une flèche supplémentaire. Insertion d'un point d'attache
	Supprimer le point d'attache	Tous les points d'attache de la représentation symbolique de soudure actuelle ajoutés en plus sont supprimés.
	Supprimer le symbole de soudure	La représentation symbolique complète de la soudure est supprimée.

À savoir :

Les modifications effectuées sur une annotation de soudure générée par la fonction Insérer symbole de soudure n'a pas d'effet sur la bulle de soudure que vous aurez définie au moment de l'insertion de la soudure avant de la créer à l'aide de la fonction Ajouter un symbole de soudure. Cela vaut aussi à l'inverse.
La représentation symbolique complète de la soudure ainsi que le point initial de la ligne de référence peuvent être déplacés par glisser-déposer (drag & drop). Pour cela déplacez le curseur sur l'objet que vous souhaitez déplacer, appuyez sur le bouton gauche de la souris et maintenez-le enfoncé, puis faites glisser l'objet à la position souhaitée.
