Surface polyédrique : Lisser les coupes transversales
Similaire à la fonction Connecter les coupes transversales, vous créez ici aussi des polyèdres par connexion de coupes transversales existantes, cependant les coupes transversales seront ici lissées. Les coupes transversales avec un nombre de points identique ou différent sont autorisées.
- Indiquez tout d'abord l'épaisseur de la paroi.
- Pour les coupes transversales planaires fermées, vous pouvez spécifier le traitement des surfaces inférieure (de base) et supérieure (de recouvrement).
- Spécifiez ensuite le nouveau nombre d'arêtes de la coupe transversale.
- Sélectionnez le procédé de lissage :
Polygone, orienté par point d'interpolation
Les points de la coupe transversale lissée se trouvent sur la coupe transversale d'origine. Leur répartition correspond aux points d'angle d'origine.
Polygone, équidistant
Les points de la coupe transversale lissée se trouvent sur la coupe transversale d'origine. Leur répartition est régulière, dans le sens où les arêtes de la coupe transversale lissée possèdent approximativement la même longueur.
Spline cubique
Les points de la coupe transversale lissée se trouvent sur une spline cubique dont les points d'appui sont les points de la coupe transversale d'origine.
Spline cubique, tangentiel
Comme pour la spline cubique, à la différence que les directions de la première et de la dernière arêtes de la coupe transversale lissée coïncident avec les directions de la première et de la dernière arêtes de la coupe transversale d'origine.
Spline Akima
Les points de la coupe transversale lissée se trouvent sur une spline Akima. Dans ce type de spline, une zone linéaire plus grande est mieux reproduite via de nombreux points de contrôle par rapport à la spline cubique qui produirait une représentation plus ondulée.

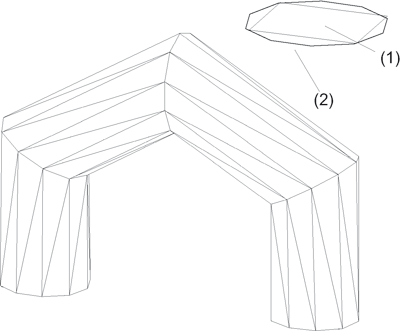

Dans l'illustration suivante, la coupe transversale (1) aura été lissée par le procédé Spline cubique (2).
(1) Coupe transversale d'origine, (2) Coupe transversale lissée
Procédé : Spline cubique, Surfaces inférieure et supérieure : Ouvert, Nombre d'arêtes dans la coupe transversale : 10
