Surface polyédrique : Connecter les coupes transversales
À l'aide de cette fonction, vous créez des polyèdres par connexion de coupes transversales d'une trame. L'élément actif doit alors comporter une trame que vous aurez créée, par exemple, à l'aide de la fonction Apposer la coupe transversale polyédrique et l'option d'échelle Profil identique.
- Indiquez après sélection de la fonction l'épaisseur de la paroi.
- Si la coupe transversale est fermée, vous pouvez alors ensuite spécifier comment devront être traitées les surfaces inférieure (de base) et supérieure (de recouvrement) :
Aucune fermeture
Fermer uniquement la surface de base
Fermer uniquement la surface de recouvrement
Fermer la surface de base et de recouvrement
Un polyèdre de même profil, mais avec une coupe transversale élargie dans la zone de coupe en onglet est créé.

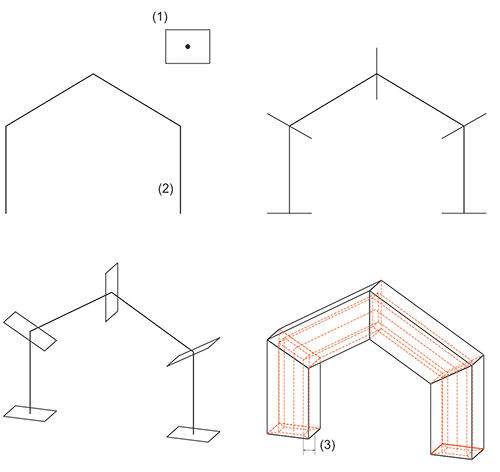

Dans l'illustration la coupe transversale (1) avec le point d'appui identifié sur la ligne directrice (2) a été apposée. Les coupes transversales apposées sont donc - avec saisie de l'épaisseur de paroi - ont été connectées en un polyèdre avec surfaces inférieure et supérieure ouvertes.
Les coupes transversales avec un nombre de points différents ne sont pas autorisées ici, autrement dit les chaînes d'arêtes des coupes transversales doivent présenter le même nombre de points.
