État de surfaces

Cotation+Annotation 3D > Surface/Arête > État de surfaces

À l'aide de cette fonction, vous pouvez attribuer des signes de finition à la surface.

Comment procéder :

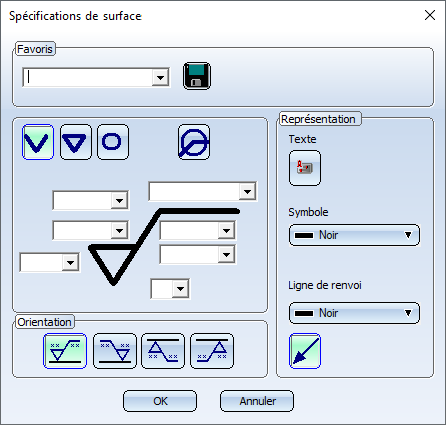

  1. Sélectionner dans la fenêtre de dialogue Spécifications de surface les paramètres de votre choix.

  1. Fermez la fenêtre par OK. Ensuite, il vous faut placer le symbole de surface.
  2. Identifiez tout d'abord une arête ou un cylindre de l'élément auquel le signe de finition doit être attribué.
  3. Spécifier le point de référence (point d'attache) du symbole de finition.
  4. Si vous souhaitez que le symbole de finition soit créé avec une ligne de renvoi, vous pouvez alors dessiner la ligne de renvoi en déterminant un point intermédiaire. Mettez fin à la création de la ligne de renvoi par un clic droit.

Si aucune ligne de renvoi ne doit être créée, vous pouvez alors après avoir déterminé le point de référence, cliquer directement sur le bouton droit de la souris.

Le signe de finition sera aligné de la façon suivante :

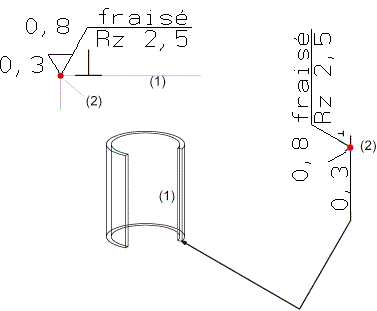

Sans et avec ligne de renvoi : (1) Arête, (2) Point de référence

Fichier SURFSYM.INI

En ce qui concerne les caractères de surface, le fichier système surfsym.ini dans le répertoire SYS de HiCAD joue un rôle important.

Ce fichier remplit deux rôles :

  1. Vous pouvez dans ce fichier spécifier le contenu des listes de choix de la fenêtre de dialogue Spécifications de surface. Cela se fait par les lignes 1 à 7, c'est-à-dire de A1._TEXT à E_TEXT.

Si l'on complète par exemple la ligne B2_TEXT par "aplati", ce nouveau terme pourra dès lors être sélectionné dans la liste de choix.

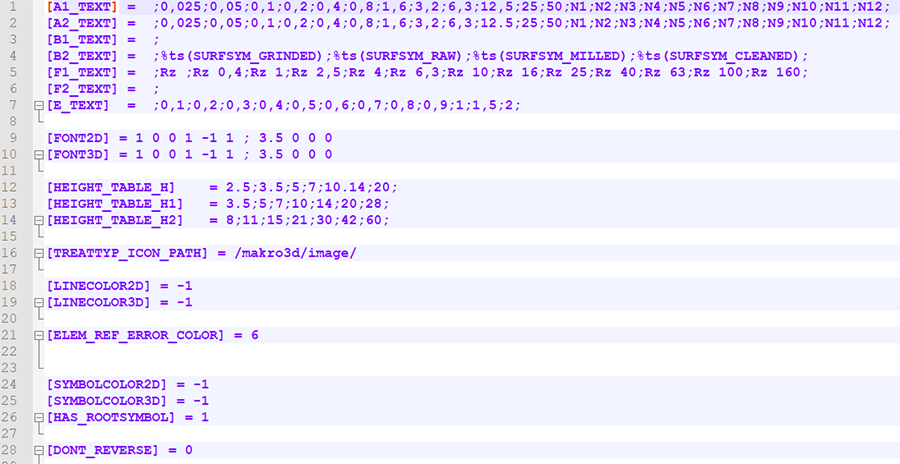

[B2_TEXT] = ;%ts(SURFSYM_GRINDED);%ts(SURFSYM_RAW);%ts(SURFSYM_MILLED);%ts(SURFSYM_CLEANED);aplati

À l'aide du code %ts, HiCAD a accès au service de texte interne. Il n'est pas nécessaire pour vos propres modifications.

  1. Ici, les paramètres par défaut des caractères de surface pour les nouvelles scènes sont définis. Les paramètres par défaut peuvent être modifiés à tout moment. Ces modifications seront sauvegardées dans le fichier surfsym.ini.

Cotation (3D) • Annotation et texte (3D) • Spécification de surface (3D) • Modifier le caractère de surface (3D)
