Bulles de désignation des pièces standardisées

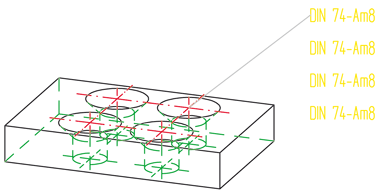

Cette fonction permet d'attribuer une annotation aux pièces standardisées et aux usinages normés. Seront alors utilisés les paramètres actuels pour les annotations des pièces standardisées que vous avez spécifiés dans le menu contextuel pour les bulles de désignation des pièces standardisées, et ceci indépendamment des paramètres pour les autres annotations.
- Identifiez une arête de la pièce standardisée ou de l'usinage normé.
- Déterminez le point initial de la ligne de renvoi.
- Spécifiez les points de flexion et le point final.
- Par un clic droit, vous mettez fin à la détermination de la ligne de renvoi ce qui provoque la création de l'annotation.
À savoir :

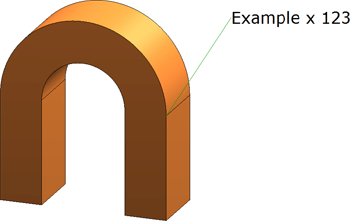

- Les bulles de désignation des pièces standardisées peuvent être utilisées non seulement pour les pièces standardisées et les usinages normés, mais également pour les arêtes arrondies.
- Si, à l'identification du point d'attache (1er point), plusieurs points se superposent exactement, c'est alors le paramètre dans le Gestionnaire de Configuration (ISDConfigEditor.exe) sous Paramètres système > Annotations > Bulles d'annotation > Déterminer si des points se superposent ? qui détermine ce qui se produira alors dans ce cas :
- Demander
Une demande vous est faite de déterminer quel point devra être pris en compte. Saisissez alors le numéro de point correspondant. HiCAD attribue un numéro aux points de l'avant vers l'arrière, c'est-à-dire que le point le plus à l'avant-plan aura le numéro le plus élevé. Il s'agit du réglage par défaut dans HiCAD. - Ne pas demander
HiCAD prend en compte le point de coïncidence le plus à l'avant-plan, sans faire d'autres demandes. - Utilise le réglage général
C'est alors ici le réglage général spécifié sous Paramètres système > Identification > Demande de points coïncidents qui sera utilisé. Si pour ce dernier paramètre la case est cochée, une demande sera faite de déterminer le numéro de point, si la case est décochée, aucune demande ne vous sera faite.
