Vues > Nouveau >
Vue de détail
À l'aide de cette fonction, il est possible de représenter de façon agrandie les détails d'une construction dans une nouvelle vue. La section de détail sera pour ce faire définie par une esquisse fermée.
La fonction sera toujours appliquée sur la vue active. Veuillez donc sélectionner la vue de votre choix avant de lancer la fonction.
Après avoir cliqué sur la fonction, la fenêtre de dialogue Nouvelle vue de détail s'ouvre. Veuillez alors procéder comme suit :
- Indiquez l'Esquisse pour la section de détail, soit par la création d'une nouvelle esquisse ou en identifiant une esquisse existante.
- Sélectionnez l'Échelle pour la section de détail.
- Spécifiez les options pour l'Identification.
- Sélectionnez les paramètres de votre choix pour les Hachures.
- Cliquez sur Créer pour générer la vue.
- Déterminez la position de la nouvelle vue sur l'écran.

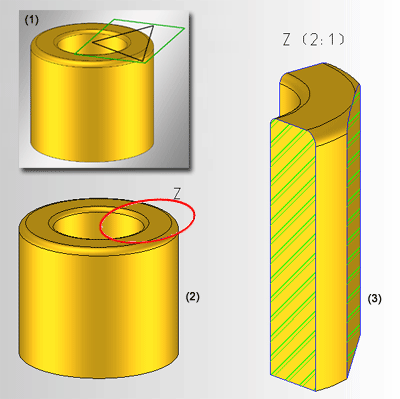

(1) Vue d'origine avec esquisse, (2) Vue d'origine après définition de la vue de détail avec identification elliptique, (3) Vue de détail avec identification, titre et hachures

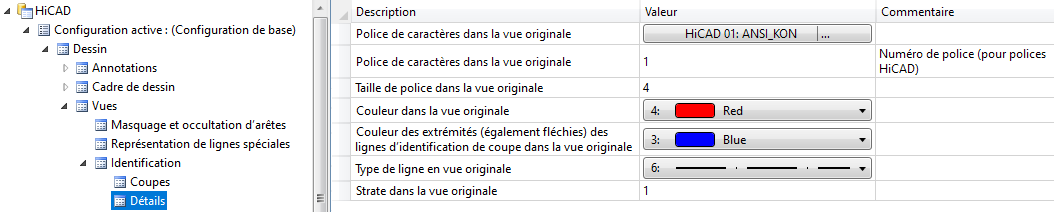

La représentation de l'identification de la vue de détail, ainsi que le type, la hauteur et la couleur de la police pour l'identification se réfèrent aux paramètres du Gestionnaire de Configuration sous Dessin > Vues > Identification > Détails. Vous pouvez y spécifier le type la hauteur et la couleur de la police, et la couleur et le type de ligne, et enfin la strate dans la vue d'origine.
Veuillez noter que ces paramètres ne s'appliquent pas aux titres.
La représentation des bords de la vue peut également être paramétrée via le Gestionnaire de Configuration. Sous Dessin > Vues > Représentation des lignes spéciales, vous disposez des paramètres Couleur, Type de ligne et Strate des bords de la vue de détail.
Les vues de détail sont identifiées dans l'ICN par le symbole
.
À savoir :
- La vue de détail est automatiquement liée à la vue d'origine.
- Les vues de détail peuvent également être créées à partir de vues en coupe surfaciques.
- La représentation des surfaces de coupe correspond aux paramètres de la fonction Hachures dans coupe+coupe partielle.
- Veuillez également prendre connaissance des fonctions Propriétés > Hachures du menu contextuel de la scène. À l'aide de cette fonction, vous avez la possibilité en une seule fois de hachurer toutes les surfaces de coupe, peu importe de quelle vue, selon le catalogue des matériaux ou par des lignes parallèles.
- Lorsque vous avez généré la vue de détail avec titre, celle-ci s'actualisera automatiquement après une rotation de la vue.
- Si un élément sera pris en compte dans la vue en coupe ou non, dépend de son procédé de coupe, procédé que vous déterminez avec la fonction Coupe, dans coupe+coupe partielle.
- Les géométries auxiliaires contenues dans l'esquisse seront prises en compte au moment de générer la vue. Cela veut dire que les arêtes qui sont marquées comme géométries auxiliaires n'ont aucune influence sur la représentation géométrique de la coupe.
- Les vues de détail non actuelles sont identifiées dans l'ICN par un nom de vue barré et sur la scène par une croix rouge sur la vue. C'est le cas, par exemple, lorsque vous travaillez sur une vue de détail et que vous transformez la modélisation après avoir défini les vues ou lorsque vous avez utilisé des opérations booléennes sur la modélisation.
Si vous ne voulez pas avoir de représentation à croix sur la scène, vous pouvez le paramétrer dans le Gestionnaire de Configuration. Vous y trouvez sous Paramètre système > Visualisation > Vues l'option Barrer les vues en coupe, en coupe partielle et de détail non actuelles dans le graphique.
- Pour actualiser les vues de détail, utilisez la fonction Vues > Éditer > Actu.
. - Si une esquisse paramétrée avec l'objectif Créer/Éditer est active dans une vue en coupe, les points finaux de ligne, les points isolés et les degrés de liberté de l'esquisse y seront alors également visualisés.
Lors de la création d'une vue de détail d'une vue en coupe ou en coupe partielle, l'état actuel de la vue en coupe ou de la vue en coupe partielle sera copié dans la vue de détail. Si la coupe ou la coupe partielle de la vue d'origine est modifiée par la suite, cela n'aura aucun effet sur la vue de détail. Cela signifie que la coupe ou la coupe partielle doit être modifiée séparément si nécessaire.
