Kisters ViewStation

Konstruktion > Speichern/Drucken... > S.unter > 3D Formate (STEP, IFC, 3D PDF ...)

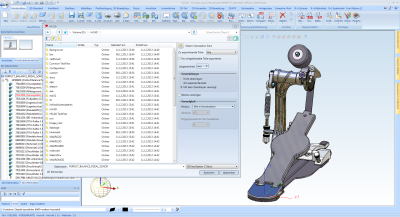

Über den Export-Dialog für 3D Schnittstellen können Sie HiCAD-Zeichnungen in das 3DVS-Format exportieren. Dieses Format ist lesbar im Programm 3DViewStation.

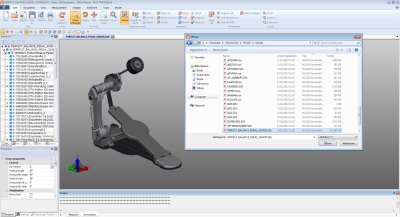

Kisters 3D ViewStation ist im Übrigen auch in der Lage, HiCAD-Datenformats (SZA und KRA) einzulesen.

Nach dem Aufruf der Funktion wählen Sie den gewünschten Dateityp. Rechts im Dialogfenster können Sie Optionen für den Export festlegen.

Diese Einstellungen lassen sich im ISD Konfigurationsmanagement unter Schnittstellen > Allgemeine 3D-Schnittstellen sowie unter Schnittstellen > 3DVS vorbelegen. Mit einem Klick auf das Symbol  laden Sie die Einstellungen aus dem Konfigurationsmanagement.



Einstellung	Wirkung
Längeneinheit	mm, cm, m oder inch (Zoll)
Modus	Unter Genauigkeit können Sie einen Modus zur Polyederapproximation bestimmen: Punkte je Viertelkreis: Geben Sie die Anzahl der Polygonpunkte (mindestens 2) ein. Die Voreinstellung ist 6. Über Abstandstoleranz: Geben Sie unter Abstand eine Toleranz ein (voreingestellt ist 0.1) . Über Abstandstoleranz mit minimaler Anzahl: Geben Sie unter Abstand eine Toleranz ein , und unter Polygonpunkte für 3D-Viertelkreis den Min-Wert. Über Abstandstoleranz mit maximaler Anzahl: Geben Sie unter Abstand eine Toleranz ein , und unter Polygonpunkte für 3D-Viertelkreis den Max-Wert
Polygonpunkte für Viertelkreis
Abstand

Nehmen Sie die gewünschten Einstellungen vor und bestimmen Sie Pfad und Namen der Exportdatei. Wenn Sie das Fenster OK verlassen, wird die Datei generiert.



Hinweise:

• Es werden auch ausgeblendete Teile exportiert. Sollen nur eingeblendete Teile exportiert werden, dann verwenden Sie die Funktion Ansichtsweiser 3D-Export (STEP, 3D PDF...) . im Kontextmenü der Ansicht. Beim ansichtsweisen Export werden nur eingeblendete Teile berücksichtigt.
• Bei Explosionsansichten werden der Teile immer in ihrer Originallage exportiert. Dagegen werden Explosionen beim ansichtsweisen Export mit der Funktion Ansichtsweiser 3D-Export (STEP, 3D PDF...) . im Kontextmenü der Ansicht immer berücksichtigt.

3D-Schnittstellen • Schnittstellen • ISD Konfigurationseditor: Einstellungen für Schnittstellen
