Beispiel - Normprofil

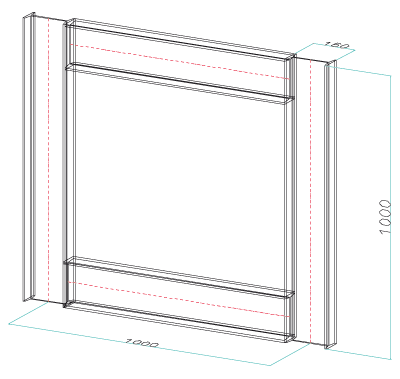

Der Einbau von Normprofilen soll anhand eines Beispiels erklärt werden.
Gehen Sie wie folgt vor:
- Beginnen Sie eine neue Konstruktion mit der Funktion Konstruktion > Neu.
- Aktivieren Sie die Registerkarte Stahlbau.
- Klicken Sie unter Neu auf das Symbol Normprofile
. Das Fenster
Profilauswahl wird angezeigt. - Wählen Sie I-Profile nach DIN 1025-1 mit der Abmessung 160.
- Verlassen Sie das Fenster mit OK.
- Die Menüleiste Einbauoptionen wird eingeblendet, und HiCAD fordert die Bestimmung des Profilanfangspunktes an.
- Im ersten Schritt sollen die beiden senkrechten Profile eingebaut werden.
- Aktivieren Sie
die Option Profil senkrecht zu Bearbeitungsebene einbauen
. - Aktivieren Sie die Option Profil über Punkt und Länge einpassen
. - Geben Sie die Profillänge ein, 1000.
- Bestimmen Sie dann den Anfangspunkt des Profils einfach per Mausklick. Das Profil wird in der angegebenen Länge eingebaut.
- Geben Sie in
der Menüleiste Einbauoptionen den Drehwinkel
90 ein, und klicken Sie auf das Symbol Drehen
. Das 1. Profil wird gedreht. - Bauen Sie nun - ohne die Einbauoptionen zu verändern - das zweite Profil ein. Das Profil soll im x-Abstand 1000 zum 1. Profil erzeugt werden. Als Bezugspunkt soll der Anfangspunkt der Profilachse verwendet werden.
- Geben Sie auf der Tastatur R (Punktoption RELATIV) ein. Drücken Sie die linke Maustaste, um den Bezugspunkt zu wählen. Identifizieren Sie den isolierten Punkt am Anfang der Profilachse (J mit dem Autopiloten). Geben Sie als x-Distanz den Wert 1000 ein, für die anderen Distanzen 0.

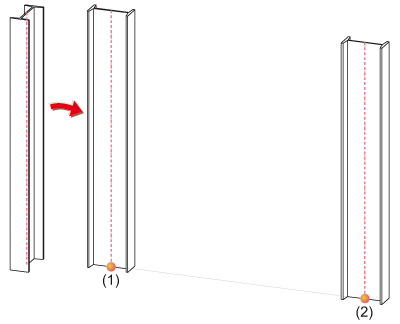

Links: 1. Profil - Mitte: 1. Profil gedreht, (1) Bezugspunkt für 2. Profil - Rechts: 2.Profil direkt gedreht, (2) R 100 0 0
Das zweite Profil wird automatisch gedreht, da die Funktion zwischenzeitlich nicht verlassen wurde.
Klicken Sie in der transparenten Symbolleiste auf Gesamtansicht
. Der Profileinbau wird dadurch nicht beendet.
- Nun sollen die beiden anderen Profile eingebaut werden. Es soll derselbe Profiltyp verwendet werden. Die Menüleiste Einbauoptionen ist noch aktiv und HiCAD fordert die Bestimmung des Profilanfangspunktes an.
- Aktivieren Sie die Option Profil im Raum einbauen
. - Aktivieren Sie die Option Profil über 2 Punkte einpassen
.

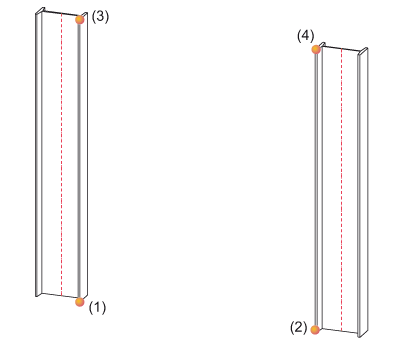

(1) -(2) Anfangs- und Endpunkt des 3. Profils, (3)-(4) Anfangs- und Endpunkt des 4. Profils
- Bestimmen Sie den Anfangs- und Endpunkt des 3. Profils.
- Die Lage des 3. Profils stimmt noch nicht, da als Passpunkt der Schwerpunkt gewählt war. Wählen Sie einfach als Passpunkt Unten rechts. Das Profil wird richtig eingepasst.

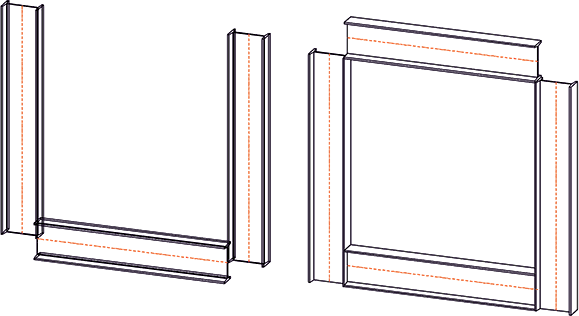

Links: Die Lage von Profil 3 ist noch nicht korrekt Rechts: Lage von Profil 3 korrigiert, Profil (4) liegt noch falsch
- Ändern Sie die Optionen nicht und bestimmen Sie den Anfangs- und Endpunkt des 4. Profils. Die Lage des 4. Profils stimmt noch nicht. Wählen Sie in den Einbauoptionen einfach als Passpunkt Oben rechts.
