Bemaßungsregeln - Übersicht

Bemaßungsregeln lassen sich in mehrere Gruppen unterteilen:

Systemmaße
Abmessungen von Baugruppen
Abmessungen von Profilen
Lage von Nebenteilen von Profilen
Bearbeitungen von Profilen
Abmessungen von Blechen
Bearbeitungen von Blechen
Bohrungsdurchmesser in Profilen oder Blechen
Lage von Nebenteilen einer Baugruppe zueinander
Bearbeitungen von Nebenteilen einer Baugruppe
Kantbleche
Treppengeländer
Abmessungen in Blechabwicklungen

Im Editor für Bemaßungsregeln lassen sich die Regeln nach diesen Gruppen filtern.

Bitte beachten Sie auch die Hinweise im Abschnitt Hinweise zu Bemaßungsregeln und -einstellungen.

Systemmaße

Wert	Erklärung	Bezeichnung/ Rule Identifier
1	Länge zwischen den Systemachsen	SYSTEMLENGTH
71	Subsystem in Obergurtebene	SUBSYSTEM_UPPERFLANGE Es werden nur Raster- und Subrasterlinien bemaßt, keine Bauteile!
72	Subsystem in Untergurtebene	SUBSYSTEM_LOWERFLANGE Es werden nur Raster- und Subrasterlinien bemaßt, keine Bauteile!
73	Subsystem in Stegebene	SUBSYSTEM_WEBFACE Es werden nur Raster- und Subrasterlinien bermaßt, keine Bauteile!
74	Subsystem in Ober- und Untergurtebene	SUBSYSTEM_FLANGES Es werden nur Raster- und Subrasterlinien bemaßt, keine Bauteile!
75	Subsystem in Ober-, Untergurt- und Stegebene	SUBSYSTEM_WEB_AND_FLANGES Es werden nur Raster- und Subrasterlinien bemaßt, keine Bauteile!

Abmessungen von Baugruppen

Wert	Erklärung	Bezeichnung/ Rule Identifier
2	Baugruppenlänge	ASSEMBLYLENGTH Beispiel
19	Baugruppenhöhe	ASSEMBLY_HEIGHT
20	Baugruppenlänge	ASSEMBLY_WIDTH Beispiel
90	Gesamtabmessungen diagonal einer Baugruppe (mit oder ohne Hauptteil)	TOTAL_SIZE_ASSEMBLY Speziell für Rahmen (Baugruppe ohne Hauptteil) Beispiel

Abmessungen von Profilen

Wert	Erklärung	Bezeichnung/ Rule Identifier
3	Achslänge	LENGTH_OF_AXIS Beispiel
4	Profillänge ohne stirnseitige Anbauteile	PROFLENGTH_WITHOUT Beispiel
9	Profillänge incl. stirnseitigen Anbauteilen	PROFLENGTH_WITH
17	Profilhöhe	PROFILE_HEIGHT Beispiel
18	Profilbreite	PROFILE_WIDTH Beispiel
146	Länge von Profilnebenteilen in Schnittansichten Empfohlene Einstellungen	PROFILE_LENGTH_IN_SECT
147	Breite von Profilnebenteilen in Schnittansichten Empfohlene Einstellungen	PROFILE_WIDTH_IN_SECT
148	Höhe von Profilnebenteilen in Schnittansichten Empfohlene Einstellungen	PROFILE_HEIGHT_IN_SECT Beispiel: Regel 146-148

Lage von Nebenteilen von Profilen

Wert	Erklärung	Bezeichnung/ Rule Identifier
5	Untersystem Profil-Oberseite	PROFSYSTEM_UPPERSIDE nur Profile, deren Querschnitt \|\| zur Bildschirmebene, nur \|\| zur Profilachse Beispiel
6	Untersystem Profil-Stegfläche	PROFSYSTEM_WEBFACE Beispiel
7	Untersystem Profil-Unterseite	PROFSYSTEM_LOWERSIDE Beispiel
8*	Anbauteile über Außenkontur	ATTACHING_PARTS über Außenkontur, nicht über Bohrungen
10*	Blech-Anbauteile mit Bohrbearbeitungen	ATTACHING_SHEETS Blech-Anbauteile über Bohrung oder Außenkontur Beispiel
26	Bohrungen in Stirnplatten	BORES_IN_FRONT_PLATE
56	Lage des Bleches, festgelegt durch eine Bohrung und das Referenzbauteil	SHEET_POSITION_IN_SECT Beispiel - Schnittansicht eines Bleches: Oben und unten bezieht sich auf das Koordinatensystem des Bleches bezieht und nicht auf das des Profils.
57	Blech-Anbauteile, eine Maßkette für jedes Blech	ATTACHING_SHEETS_SEPERATELY Über Bohrungen, falls diese senkrecht zur Bildschirmebene und Bohrungen von Nebenteilen vermaßt werden, oder über Außenkontur; Dies ist die einzige profilbezogene Regel, für die die Richtung VERTIKALSHEETAXIS im Zusammenhang mit der Position INSIDE zulässig ist, um z. B. Stirnplatten an Anschnitten in Blechrichtung zu bemaßen! Beispiel
66*	Blech-Anbauteile Profiloberseite, über Bohrungen oder Außenkontur	ATTACHING_SHEET_UPPERSIDE Beispiel
67*	Blech-Anbauteile Profilunterseite, über Bohrungen oder Außenkontur	ATTACHING_SHEET_LOWERSIDE Beispiel

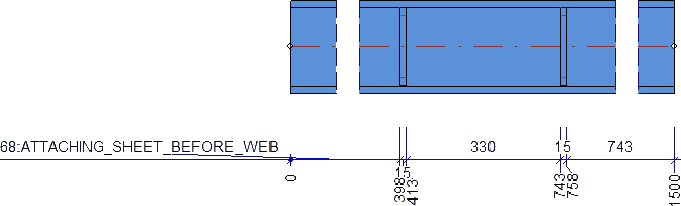

68*	Blech-Anbauteile Stegfläche, vor dem Steg, über Bohrungen oder Außenkontur	ATTACHING_SHEET_BEFORE_WEB Beispiel
69*	Blech-Anbauteile Stegfläche, hinter dem Steg, über Bohrungen oder Außenkontur	ATTACHING_SHEET_BEHIND_WEB Beispiel
70*	Profil-Anbauteile mit Achse + zur Hauptbauteilachse, über Systemachse vermaßen	ATTACHING_PROFILES_VERT Beispiel
83	Blech-Anbauteile mit Bohrbearbeitungen incl. Bohrungen + Blickrichtung	ATTACHING_SHEETS_VERT Beispiel
84	Bohrungen in Nebenteilen (Bohrungen von allen Nebenteilen) incl. Bohrungen + Blickrichtung	SUBPARTBORES_VERT Beispiel
89	Bohrungen im HT + NT-Bleche + NT-Profile über Bohrung bzw. Außenkante (nur parallel zur Trägerachse)	ALL_PARTS_BORES
111	Winkel zwischen Profilhauptteil und daran angeschlossenen Nebenteilprofilen	STWDimRuleIdent_ANGLE_CONNECTED_PROFILES Beispiel
113*	Profilnebenteile am Oberflansch, nicht senkrecht zur Hauptteilachse	ATTACHING_PROFILES_INUPPERFLANGE Beispiel - 113 -116 parallel zur Profilachse
114*	Profilnebenteile am Unterflansch, nicht senkrecht zur Hauptteilachse	ATTACHING_PROFILES_INLOWERFLANGE
115*	Profilnebenteile vor dem Steg, nicht senkrecht zur Hauptteilachse	ATTACHING_PROFILES_BEFORE_WEB
116*	Profilnebenteile hinter dem Steg, nicht senkrecht zur Hauptteilachse	ATTACHING_PROFILES_BEHIND_WEB
117*	Profilnebenteile, nicht senkrecht zur Hauptteilachse	ATTACHING_PROFILES
138	Anbauteile über Bohrung (auch senkrecht zur Ansicht) oder Außenkontur, vor der Hauptteilachse liegend	ATTACHING_PARTS_VERT_BEFORE_AXIS Beispiel Die folgende Abbildung zeigt ein Profilhauptteil und ein Blech mit 2 Bohrungen als Anbauteil (1). In der Konfiguration wird die Bemaßungsregel 138 wie abgebildet (2) verwendet. (3) und (4) zeigen die Ansicht von vorne in Werkstattzeichnung. In (3) werden die Anbauteile über Bohrungen bemaßt, in (4) über die Außenkontur.
139	Anbauteile über Bohrung (auch senkrecht zur Ansicht) oder Außenkontur, hinter der Hauptteilachse liegend	ATTACHING_PARTS_VERT_BEHIND_AXIS
140	Anbauteile über Bohrung (auch senkrecht zur Ansicht) oder Außenkontur, oberhalb der Hauptteilachse liegend	ATTACHING_PARTS_VERT_ABOVE_AXIS
141	Anbauteile über Bohrung (auch senkrecht zur Ansicht) oder Außenkontur, unterhalb der Hauptteilachse liegend	ATTACHING_PARTS_VERT_BELOW_AXIS
150	Lage des Profilnebenteils in Schnittansichten Empfohlene Einstellungen:	PROF_POSITION_IN_SECT Beispiel: Regel 150

* siehe Hinweise zu Bemaßungsregeln

Bearbeitungen von Profilen

Wert	Erklärung	Bezeichnung/ Rule Identifier
11	Bohrungen in Nebenteilen	SUBPARTBORES
12	Profilbohrbearbeitungen im Steg	PROFBORES_INWEB Beispiel
13	Profilbohrbearbeitungen im Oberflansch	PROFBORES_INUPPERFLANGE Beispiel
14	Profilbohrbearbeitungen im Unterflansch	PROFBORES_INLOWERFLANGE Beispiel
15	Profilbohrbearbeitungen in Ober-und Unterflansch	PROFBORES_INFLANGES
16	Profilbohrbearbeitungen-Systemversatz parallel zu Profilachse	PROFBORES_SYSTEMOFFSET_PARALLEL
21	Ausklinkungslänge am Anfang	NOTCH_LENGTH_BEGIN Beispiel
22	Ausklinkungsbreite am Anfang	NOTCH_WIDTH_BEGIN Beispiel
23	Ausklinkungslänge am Ende	NOTCH_LENGTH_END Beispiel
24	Ausklinkungsbreite am Ende	NOTCH_WIDTH_END Beispiel
27	schräger Profilanschnitt am Anfang	DIAGONAL_CUT_BEGIN Beispiel
28	schräger Profilanschnitt am Ende	DIAGONAL_CUT_END Beispiel
58	Radius der Rundungen an Profilausklinkungen	PROFOUTLINE_RADIUS Beispiel
59	Radius der Rundungen an Profilausnehmungen	PROFBORES_RADIUS Beispiel
64	Länge des Anschnittes am Profilanfang	SECTION_LENGTH_BEGIN
65	Länge des Anschnittes am Profilende	SECTION_LENGTH_END
85	Profilbohrbearbeitungen im Steg inkl. Bohrungen + Blickrichtung	PROFBORES_INWEB_VERT Beispiel
86	Profilbohrbearbeitungen im Oberflansch inkl. Bohrungen + Blickrichtung	PROFBORES_INUPPERFLANGE_VERT Beispiel
87	Profilbohrbearbeitungen im Unterflansch incl. Bohrungen + Blickrichtung	PROFBORES_INLOWERFLANGE_VERT Beispiel
88	Profilbohrbearbeitungen in Ober-und Unterflansch inkl. Bohrungen + Blickrichtung	PROFBORES_INFLANGES_VERT Beispiel
123	Winkel zwischen Bohrungsachsen	BORE_ANGLES (nur in der Ansicht von links und rechts und nur parallel zur Bildschirmebene!) Beispiel
124	Profilbohrbearbeitungen vom Typ Langloch	PROF_LONGHOLES_ONLY
125	Profilbohrbearbeitungen vom Typ Langloch im Oberflansch	PROF_LONGHOLES_ONLY_INUPPERFLANGE Beispiel
126	Profilbohrbearbeitungen vom Typ Langloch im Unterflansch	PROF_LONGHOLES_ONLY_INLOWERFLANGE
127	Profilbohrbearbeitungen vom Typ Langloch im Steg	PROF_LONGHOLES_ONLY_INWEB
128	Profilbohrbearbeitungen vom Typ kreisförmige Bohrung, separate Kette je Bohrungsdurchmesser	PROF_CIRCLEBORES_ONLY
129	Profilbohrbearbeitungen vom Typ kreisförmige Bohrung im Oberflansch, separate Kette je Bohrungsdurchmesser	PROF_CIRCLEBORES_ONLY_INUPPERFLANGE
130	Profilbohrbearbeitungen vom Typ kreisförmige Bohrung im Unterflansch, separate Kette je Bohrungsdurchmesser	PROF_CIRCLEBORES_ONLY_INLOWERFLANGE
131	Profilbohrbearbeitung vom Typ kreisförmige Bohrung im Steg, separate Kette je Bohrungsdurchmesser	PROF_CIRCLEBORES_ONLY_INWEB
142	Profilbohrbearbeitungen, vor der Hauptteilachse liegend	PROFBORES_BEFORE_AXIS Die Regeln 142- 145 erzeugen separate Maßketten je nach Lage der Bearbeitung bezogen auf die Profilachse. Sollen senkrechte Bemaßungen je nach Lage der Bearbeitung bezogen auf die Profilmitte nach links bzw. rechts herausgezogen werden, dann lässt sich dies durch Auswahl von Lage: Automatisch erreichen. Beispiel
143	Profilbohrbearbeitungen, hinter der Hauptteilachse liegend	PROFBORES_BEHIND_AXIS
144	Profilbohrbearbeitungen, oberhalb der Hauptteilachse liegend	PROFBORES_ABOVE_AXIS
145	Profilbohrbearbeitungen, unterhalb der Hauptteilachse liegend	PROFBORES_BELOW_AXIS
149	Bohrungen in Profilnebenteilen in Schnittansichten Empfohlene Einstellungen:	PROFBORES_IN_SECT Beispiel:
151	Profilbohrbearbeitungen im Oberflansch, getrennt nach Lage bzgl. der Profilachse	PROFBORES_INUPPERFLANGE_SEPERATED
152	Profilbohrbearbeitungen im Unterflansch, getrennt nach Lage bzgl. der Profilachse	PROFBORES_INLOWERFLANGE_SEPERATED
153	Profilbohrbearbeitungen im Steg, getrennt nach Lage bzgl. der Profilachse Empfohlene Einstellungen für 151 bis 153 Die Regeln 151, 152 und 153 gelten nur für Bemaßungen parallel zur Profilachse, da es senkrecht zur Profilachse noch andere Trennungsmechanismen gibt. Es werden nur Bohrungen, die in der Ansichtsebene liegen, berücksichtigt. Wird als Lage automatisch gewählt, werden die Maßketten entsprechend der Lage der Bohrungen nach oben oder unten heraus gezogen.	PROFBORES_INWEB_SEPERATED Beispiel

Abmessungen von Blechen

Wert	Erklärung	Bezeichnung/ Rule Identifier
29	Blechlänge	SHEET_LENGTH Beispiel
30	Blechbreite	SHEET_WIDTH Beispiel
31	Blechdicke	SHEET_THICKNESS
47	Länge von Blechen (NT) in Schnittansichten	SHEET_LENGTH_IN_SECT
48	Breite von Blechen (NT) in Schnittansichten	SHEET_WIDTH_IN_SECT

Bearbeitungen von Blechen

Wert	Erklärung	Bezeichnung/ Rule Identifier
32	Bohrungen in Blechen rechtsseitig	SHEETBORES_RIGHT Beispiel
33	Bohrungen in Blechen linksseitig	SHEETBORES_LEFT Beispiel
34	Bohrungen in Blechen rechts- oder linksseitig	SHEETBORES_RIGHTANDLEFT Beispiel
35	Bohrungen in Blechen in oberer Hälfte	SHEETBORES_ABOVE Beispiel
36	Bohrungen in Blechen in unterer Hälfte	SHEETBORES_BELOW Beispiel
37	Bohrungen in Blechen in oberer oder unterer Hälfte	SHEETBORES_ABOVEANDBELOW Beispiel
38	Außenkontur in Blechen rechtsseitig	SHEETOUTLINE_RIGHT
39	Außenkontur in Blechen linksseitig	SHEETOUTLINE_LEFT
40	Außenkontur in Blechen rechts- oder linksseitig	SHEETOUTLINE_RIGHTANDLEFT Beispiel
41	Außenkontur in Blechen in oberer Hälfte	SHEETOUTLINE_ABOVE
42	Außenkontur in Blechen in unterer Hälfte	SHEETOUTLINE_BELOW
43	Außenkontur in Blechen in oberer oder unterer Hälfte	SHEETOUTLINE_ABOVEANDBELOW Beispiel
49	Außenkontur rechts und links von Blechen (NT) in Schnittansichten	SHEETOUTLINE_RIGHTANDLEFT_IN_SECT
50	Außenkontur oben und unten von Blechen (NT) in Schnittansichten	SHEETOUTLINE_ABOVEANDBELOW_IN_SECT
51	Bohrungen in Blechen (NT) in Schnittansichten rechts- oder linksseitig	SHEETBORES_RIGHTANDLEFT_IN_SECT
52	Bohrungen in Blechen (NT) in Schnittansichten in oberer oder unterer Hälfte	SHEETBORES_ABOVEANDBELOW_IN_SECT
60	Radius der Rundungen an Außenkonturen von Blechen	SHEETOUTLINE_RADIUS
61	Radius der Rundungen an Ausnehmungen von Blechen	SHEETBORES_RADIUS
62	Radius der Rundungen an Außenkonturen von Blechen in Schnittansichten	SHEETOUTLINE_RADIUS_IN_SECT
63	Radius der Rundungen an Ausnehmungen von Blechen in Schnittansichten	SHEETBORES_RADIUS_IN_SECT
154	Schräge Blechanschnitte Empfohlene Einstellungen Regel 154	SHEET_DIAGONAL_CUT Beispiel Regel 154

Bohrungsdurchmesser in Profilen oder Blechen

Wert	Erklärung	Bezeichnung/ Rule Identifier
44	Durchmesser einfacher Bohrungen im Hauptteil	BORE_DIAMETER_MAINPART
45	Durchmesser Normteilbohrungen im Hauptteil	NORMBORE_DIAMETER_MAINPART
46	Durchmesser Verschraubungen im Hauptteil	CONNECTION_DIAMETER_MAINPART
53	Durchmesser einfacher Bohrungen in Blechen/Profilen (NT) in Schnittansichten Empfohlene Einstellungen	BORE_DIAMETER_IN_SECT Beispiel Regel 53 und 54
54	Empfohlene Einstellungen für Profile Durchmesser Normteilbohrungen in Blechen/Profilen (NT) in Schnittansichten	NORMBORE_DIAMETER_IN_SECT
55	Durchmesser Verschraubungen in Blechen/Profilen (NT) in Schnittansichten Empfohlene Einstellungen	CONNECTION_DIAMETER_IN_SECT

Lage von Nebenteilen einer Baugruppe zueinander

Wert	Erklärung	Bezeichnung/ Rule Identifier
76	Länge von Profilnebenteilen	PROFILELENGTH_ATTACHING_PROFILES Nebenteillänge aller (auch schräg liegender) Nebenteile
77	Angeschlossene Profilnebenteile	CONNECTED_PROFILES Anfang und Ende aller direkten Anschlüsse von Nebenteilen an das Hauptteil
80	Angeschlossene Profilnebenteile an maßgebenden Profilen	CONNECTED_PROFILES_RELEVANTPROFILES Anfang und Ende aller direkten Anschlüsse von Nebenteilen an maßgebende Bauteile
94*	sämtliche Anbauteile (über Außenkontur, nicht über Bohrungen) von maßgebenden Profilnebenteilen	ATTACHING_PARTS_RELVPROFS
96*	Blech-Anbauteile mit Bohrbearbeitungen (Blech-Anbauteile über Bohrung oder Außenkontur) von rel. Profilnebenteilen	ATTACHING_SHEETS_RELVPROFS
105	Blech-Anbauteile an maßgebenden Profilnebenteilen, eine Maßkette für jedes Blech	ATTACHING_SHEETS_SEPERATELY_RELVPROFS
106	Blech-Anbauteile Profiloberseite an maßgebenden Profilnebenteilen, über Bohrungen oder Außenkontur	ATTACHING_SHEET_UPPERSIDE_RELVPROFS
107	Blech-Anbauteile Profilunterseite an maßgebenden Profilnebenteilen, über Bohrungen oder Außenkontur	ATTACHING_SHEET_LOWERSIDE_RELVPROFS
108	Blech-Anbauteile Stegfläche an maßgebenden Profilnebenteilen, vor dem Steg, über Bohrungen oder Außenkontur	ATTACHING_SHEET_BEFORE_WEB_RELVPROFS
109	Blech-Anbauteile Stegfläche an maßgebenden Profilnebenteilen, hinter dem Steg, über Bohrungen oder Außenkontur	ATTACHING_SHEET_BEHIND_WEB_RELVPROFS
110*	Profilanbauteile an maßgebenden Profilnebenteilen	ATTACHING_PROFILES_VERT_RELVPROFS
112	Winkel zwischen maßgebenden Profilen und daran angeschlossenen Nebenteilprofilen	STWDimRuleIdent_ANGLE_CONNECTED_PROFILES_RELPROFS

* siehe Hinweise zu Bemaßungsregeln

Bearbeitungen von Nebenteilen einer Baugruppe

Wert	Erklärung	Bezeichnung/ Rule Identifier
98	Profilbohrbearbeitungen im Steg von maßgebenden Profilnebenteilen	PROFBORES_INWEB_RELVPROFS
99	Profilbohrbearbeitungen im Oberflansch von maßgebenden Profilnebenteilen	PROFBORES_INUPPERFLANGE_RELVPROFS
100	Profilbohrbearbeitungen im Unterflansch von maßgebenden Profilnebenteilen	PROFBORES_INLOWERFLANG_RELVPROFS
101	Profilbohrbearbeitungen in Ober-und Unterflansch von maßgebenden Profilnebenteilen	PROFBORES_INFLANGES_RELVPROFS

Kantbleche

Wert	Erklärung	Bezeichnung/ Rule Identifier
132	Kantblechlänge	SHEETMETAL_LENGTH
133	Kantblechbreite	SHEETMETAL_WIDTH
134	Kantblechhöhe	SHEETMETAL_HEIGHT
135	Parameter-Streckenmaße von Kantblechen	SHEETMETAL_PARA_DISTANCE Beispiel 135-137
136	Parameter-Winkelmaße von Kantblechen	SHEETMETAL_PARA_ANGLE
137	Parameter-Kreismaße von Kantblechen	SHEETMETAL_PARA_CIRCLEDIM
155	Laschenlänge von Kantblechen in Schnittansichten Empfohlene Einstellungen Regel 155	SHEETMETAL_FLANGE_INSECT Beispiel Regel 155 und 156 Beachten Sie: Beim Bemaßen der Laschenlänge eines Kantblechs in der Schnittansicht wird folgender Fußpunkt bemaßt: bei einem Winkel zwischen den Laschen > 90 Grad der theoretische Schnittpunkt der Laschenkanten und bei einem Winkel zwischen den Laschen < oder gleich 90 Grad der Tangentialpunkt an der Biegezonenkante. Die nachfolgende Abbildung zeigt ein Beispiel. Die Lasche (1) hat einen Winkel von 45° zur nächsten Lasche, die Lasche (2) hat einen Winkel von 95° zur nächsten Lasche. In der Schnittansicht wird für Lasche (1) der Tangentialpunkt und für Lasche (2) der theoretische Schnittpunkt als Fußpunkt bemaßt.
156	Öffnungswinkel der Biegezonen von Kantblechen in Schnittansichten Empfohlene Einstellungen Regel 156	SHEETMETAL_BENDINGANGLE_INSECT Beispiel Regel 155 und 156
157	Bohrungen in Kantblechen	SHEETMETALBORES
158	Bohrungen in Kantblechen incl. Bohrungen senkrecht zur Ansicht	SHEETMETALBORES_VERT
159	Außenkonturen von Kantblechen	SHEETMETALOUTLINE
160	Bohrungen in Kantblechen, Maßketten nach Laschen getrennt	SHEETMETALBORES_SEPERATED
161	Bohrungen in Kantblechen incl. Bohrungen senkrecht zur Ansicht, Maßketten nach Laschen getrennt	SHEETMETALBORES_VERT_SEPERATED
162	Außenkonturen von Kantblechen, Maßketten nach Laschen getrennt	SHEETMETALOUTLINE_SEPERATED
	Zu den Regeln 157 bis 162: Das Kantblech wird mit seinen Laschen und Biegezonen als ein Hauptteil behandelt. Bitte sorgen Sie für ein sinnvolles Koordinatensystem der Teile, indem Sie die Funktionen unter Ausrichtung abgeleiteter Zeichnungen im Kontextmenü für 3D-Teile verwenden. Empfohlene Einstellungen Regel 157 - 162	Die folgende Abbildung zeigt ein Kantblech mit verschiedenen Bohrungen. Zur Ausrichtung abgeleiteter Zeichnungen wurde die Draufsicht wie abgebildet in die Laschenfläche(1) gelegt. (2) zeigt die Vorderansicht der Zeichnungsableitung, (3) die Draufsicht. Als Vorlage wurde die Konfiguration DEFAULT(KANTBLECHE) verwendet - erweitert um die Regeln 157, 158 und 161. Beispiel Regel 157 bis 162

Treppengeländer

Wert	Erklärung	Bezeichnung/ Rule Identifier
1001	Gesamtlänge der Baugruppe Geländersegment	TOTAL_LENGTH_RAILINGSEGMENT nur für Baugruppe Geländersegment
1002	Gesamthöhe der Baugruppe Geländersegment	TOTAL_HEIGHT_RAILINGSEGMENT nur für Baugruppe Geländersegment
1003	Gesamtlänge der Baugruppe Geländersegment ohne Fußplatten	TOTAL_LENGTH_RAILINGSEG_WITHOUT nur für Baugruppe Geländersegment:
1004	Gesamthöhe der Baugruppe Geländersegment ohne Fußplatten	TOTAL_HEIGHT_RAILINGSEG_WITHOUT nur für Baugruppe Geländersegment
1005	Gesamtabmessung der Baugruppe Geländersegment	TOTAL_SIZE_RAILINGSEGMENT nur für Baugruppe Geländersegment
1006	Lichter Pfostenabstand Wird der lichte Abstand zwischen zwei Pfosten als Einzelmaß bemaßt, dann wird die Pfostendicke nicht berücksichtigt. Die Bemaßung erfolgt in allen Feldern des Geländersegmentes. Sind die Maße dieser Regel in allen Feldern gleich, dann wird nur das Maß des ersten Feldes dargestellt. Empfohlene Einstellungen Regel 1006 Beim Maßtyp Kettenmaß wird auch die Pfostendicke berücksichtigt. Sind die Maßketten aller Felder gleich, dann wird nur die Maßkette des ersten Feldes dargestellt.	CLEARANCE_POST nur für Baugruppe Geländersegment Beispiel 1: Regell 1006 bis 1009 Die Abbildung zeigt eine Treppe mit gleichen Abständen zwischen Pfosten und folgendem Füllstab sowie zwischen den Füllstäben. Die Füllstab- und die Pfostendicke sind identisch. Die Maße und Maßketten der Regeln 1006 bis 1009 sind hier für alle Felder gleich. Beispiel 2: Regel 1006 bis 1009 Das schräge Segment der abgebildeten Treppe hat individuelle Pfosten- und Füllstababstände sowie unterschiedliche Pfosten- und Füllstabdicken. Das beutet dass die Maße und Maßketten der Regeln 1006 bis 1009 nicht gleich sind.
1007	Achsabstand der Pfosten Der Achsabstand zweier Pfosten wird bemaßt und zwar in allen Feldern des Geländersegmentes. Sind die Maße dieser Regel in allen Feldern gleich, dann wird nur das Maß im ersten Feld dargestellt. Empfohlene Einstellungen Regel 1007	CENTERDISTANCE_POST nur für Baugruppe Geländersegment
1008	Lichter Füllstababstand Wird der lichte Abstand zweier Füllstäbe als Einzelmaß bemaßt, dann wird die Dicke des Füllstabes nicht berücksichtigt. Die Bemaßung erfolgt in allen Feldern des Geländersegmentes. Sind alle Maße dieser Regel gleich, dann wird nur das erste Maß des ersten Feldes dargestellt. Empfohlene Einstellungen Regel 1008 Beim Maßtyp Kettenmaß wird auch die Füllstabdicke berücksichtigt. Sind die Maßketten aller Felder gleich, dann wird nur die Maßkette des ersten Feldes dargestellt.	CLEARANCE_WEBMEMBER nur für Baugruppe Geländersegment
1009	Achsabstand der Füllstäbe Diese Regel bemaßt die Achsabstände zwischen Pfosten- und Füllstäben als Maßkette. Die Bemaßung erfolgt für alle Felder des Geländersegmentes. Sind die Maßketten aller Felder gleich, dann wird die Maßkette nur für das erste Feld erstellt. Empfohlene Einstellungen Regel 1009	CENTERDISTANCE_WEBMEMBER nur für Baugruppe Geländersegment
1010	Handlaufüberstand	HANDRAIL_PROJECTION nur für Baugruppe Geländersegment
1011	Nebenteile	RAILING_SUBPARTS nur für Baugruppe Geländersegment
1012	Nebenteile der Pfostenbaugruppen	POST_SUBPARTS nur für Baugruppe Geländersegment
1013	Nebenteile der Füllungsbaugruppe	FILLING_SUBPARTS nur für Baugruppe Geländersegment
1014	Winkel Pfosten/Handlauf	ANGLE_POST_HANDRAIL nur für Baugruppe Geländersegment
1015	Bohrungen	RAILING_BORES nur für Baugruppe Geländersegment

Abmessungen von Blechabwicklungen

Wert	Erklärung	Bezeichnung/ Rule Identifier
3001	Abmessungen einer Blechabwicklung	SIZE_DEV
3002	Biegelinien einer Blechabwicklung	BENDLINES_DEV
3003	Kontur einer Blechabwicklung	OUTLINE_DEV
3004	Bohrungen einer Blechabwicklung auf der rechten Seite	BORES_RIGHT_DEV
3005	Bohrungen einer Blechabwicklung auf der linken Seite	BORES_LEFT_DEV
3006	Bohrungen einer Blechwicklung rechts und links	BORES_RIGHTANDLEFT_DEV
3007	Bohrungen einer Blechabwicklung oben	BORES_ABOVE_DEV
3008	Bohrungen einer Blechabwicklung unten	BORES_BELOW_DEV
3009	Bohrungen einer Blechabwicklung oben und unten	BORES_ABOVEANDBELOW_DEV
3010	Agraffen einer Blechabwicklung auf der rechten Seite	AGRAFFES_RIGHT_DEV
3011	Agraffen einer Blechabwicklung auf der linken Seite	AGRAFFES_LEFT_DEV
3012	Agraffen einer Blechabwicklung rechts und links	AGRAFFES_RIGHTANDLEFT_DEV
3013	Agraffen einer Blechabwicklung oben	AGRAFFES_ABOVE_DEV
3014	Agraffen einer Blechabwicklung unten	AGRAFFES_BELOW_DEV
3015	Agraffen einer Blechabwicklung oben und unten	AGRAFFES_ABOVEANDBELOW_DEV

Beachten Sie:

Blechabwicklungen kann kein eigener Verwendungszweck zugeordnet werden, daher bezieht sich der Verwendungszweck immer auf das Blechhauptteil.
Die Bemaßungsregeln für die Abwicklung werden nur dann in den Bemaßungsregeln des Verwendungszweckes (z.B. DEFAULT(KANTBLECHE)) gesucht und angewendet, wenn in den Blechabwicklungsparametern der Zeichnungsableitung die entsprechende Bemaßung aktiviert ist. Wird keine entsprechende Bemaßungsregel gefunden, dann wird von HiCAD automatisch eine Regel zusammengebaut.
In welcher Ansicht die Bemaßungsregeln für die Blechabwicklung im Regeleditor eingetragen werden, spielt keine Rolle. Eine Ansicht Abwicklung gibt es im Regeleditor nicht. Sinnvoll ist es jedoch, die Bemaßungsregeln für die Abwicklung beispielsweise alle unter der Vorderansicht anzulegen.

Werkstatt- und Einzelteilzeichnung • Einstellungen für Werkstattzeichnungen • Werkstattzeichnung - Dialogfenster
