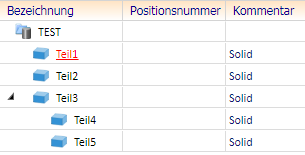

Der ICN verwendet für die Anzeige der Teilestruktur folgende Farben und Darstellungen:
- Aktives Teil
Das aktive Teil der aktuellen Konstruktion wird im ICN in roter Schrift und unterstrichen dargestellt. Parallel dazu werden in der Registerkarte Eigenschaften die Attribute dieses Teils und in der Registerkarte Grafik eine grafische Vorschau auf das Teil angezeigt.
- Teil einer Teileliste
Alle Teile einer Mehrfachauswahl sind hellblau hinterlegt, die den Teilen zugeordneten Nebenteile rosa. Das aktive Teil kann – muss aber nicht – Bestandteil der Teileliste sein.
Hinweise:
- Alle Darstellungsarten können alleine, zusammen oder in beliebiger Kombination auftreten!
- Wenn man in der 3D-Teilestruktur des ICN mit dem Cursor auf ein Teilesymbol zeigt, wird jetzt ein Tooltip mit der zugehörigen übergeordneten Struktur angezeigt. Dies kann gerade in großen Konstruktionen mit vielen Teilen hilfreich sein.
