Zubehörsätze können von verschiedenen Faktoren abhängen, z. B. vom Durchmesser eines Flansches. So benötigt man beispielsweise bei DN 50 vier Schrauben, bei größeren Durchmessern aber 8. Die Zubehörsätze müssen daher für jede einzelne Ausprägung eines Bauteils definiert werden.
Um einen neuen Zubehörsatz zu definieren, gehen sie wie folgt vor:
- Legen Sie im HELiOS Desktop einen neuen Artikell an. Verwenden Sie dazu die Funktion Artikel eingeben.
- Geben Sie als Benennung z. B. Zubehoersatz ein.
- Lassen Sie die Normbezeichnung leer, da die Zubehörteile (Scheiben, Schrauben usw.) zu verschiedenen Normen gehören. Wählen Sie keine Klassifizierung, da es für Zubehörsätze keine Klassen gibt.
- Beenden Sie die Artikeleingabe mit OK.

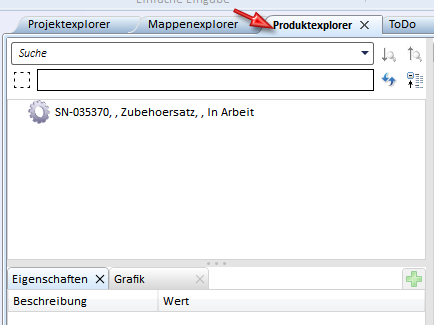

- Aktivieren Sie nun im HELiOS Desktop Browser die Registerkarte Produktexplorer.
- Klicken Sie mit der rechten Maustaste in diese Registerkarte und wählen Sie im Kontextmenü die Funktion Kopfartikel suchen.
- Suchen Sie den zuvor angelegten Artikel und übernehmen Sie ihn als Kopfartikel.
- Klicken Sie nun mit der rechten Maustaste auf den Kopfartikeleintrag. Der Eintrag wird farbig markiert und es wird das Kontexmenü angezeigt.
- Wählen Sie die Funktion Position eingeben (über Artikelsuche). Suchen Sie nun die Mutter, z. B. eine Sechskantmutter und übernehmen Sie diese (Anzahl 4).
- Verfahren Sie analog für die Schraube, z. B. eine Sechskantschraube, und die Scheibe (jeweils Anzahl 4).

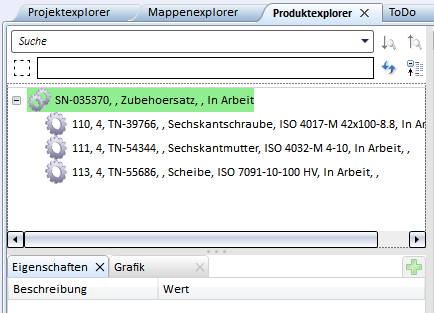

- Beenden Sie das Hinzufügen der Normteile des Zubehörsatzes, indem Sie mit der rechten Maustaste auf den Kopfartikeleintrag klicken und dann die Funktion Positionsbearbeitung übernehmen wählen.
Zubehörteile - Bauteildatenquelle: Datenbank (Anl) • Einstellungen: Bauteilauswahl (Anl) • Einstellungen: Stücklisten (Anl)
