Varianten - Beispiel

Konstruktion > Speichern/Referenzieren > Teil... > Featurevariante erzeugen

Im Folgenden sollen anhand des abgebildeten Beispiels die Funktionen des Menüs Teil speichern erklärt werden.

Beispiel-Schritte:

Erzeugen der Featurevariante

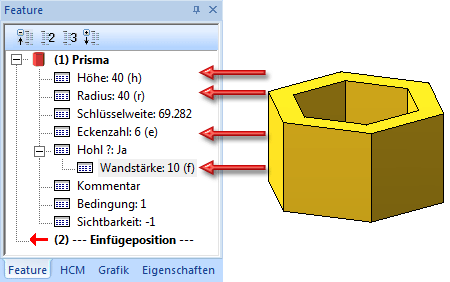

Klicken sie im Featureprotokoll des Bauteils auf die gewünschten Abmessungen, z. B. die Höhe und geben Sie anstelle eines festen Wertes einen Variablennamen, z. B. h an. Dieser Variable ordnen Sie dann einen Wert zu.

Im obigen Beispiel ist dies analog für den Radius r, die Eckenzahl e und die Wandstärke f durchgeführt worden.

Nach der Parametrisierung rufen Sie unter Konstruktion > Speichern/Referenzieren > Teil... die Funktion Featurevariante erzeugen auf und speichern das Bauteil als Variante, z. B. Prismabsp.vaa. Die Variante enthält jetzt genau einen Datensatz. Ein Vorschaubild wird automatisch erzeugt.

Erweitern der Variante

Rufen Sie unter Konstruktion > Speichern/Referenzieren > Teil... die Funktion Varianteneditor auf. Im Varianteneditor klicken Sie auf Öffnen, wählen dann die zuvor erzeugte Featurevariante und die Arbeitssprache.

Nun sollen weitere Datensätze ergänzt werden.

Dazu klicken Sie unter Datensatz auf den Button Neu. Anschließend geben Sie unter Typnummer die Nummer des neuen Datensatzes an, z. B. 2 und klicken auf OK. Anschließend geben Sie die Werte für die Parameter E, F, H und R an. Analog definieren Sie dann einen weiteren Datensatz.

Anschließend speichern Sie die Variante mit dem Button Speichern und beenden den Varianteneditor.

Einfügen von Bauteilen aus einer Variante

Nun sollen die verschiedenen Ausprägungen des in der Variante gespeicherten Bauteils in HiCAD eingebaut werden. Der Einbau soll ohne Datenbank erfolgen.

Dazu aktivieren Sie auf der Registerkarte Konstruktion unter Teil einfügen die Funktion Teil einfügen, über Explorer und wählen dann die Variante. Die Auswahlmaske mit den vorhandenen Ausprägungen (Datensätzen) wird angezeigt.

Wählen Sie die gewünschte Ausprägung und klicken Sie auf OK. HiCAD zeigt eine Vorschau des Prismas an. Bestimmen Sie dann einen Passpunkt auf dem Prisma und die Lage dieses Punktes in der Konstruktion.

Bauteildatenabgleich

Die Variante soll nun in die HELiOS-Datenbank übertragen werden. Dazu aktivieren Sie unter Konstruktion > Speichern/Referenzieren > Teil... die Funktion Bauteildatenabgleich und wählen die Variante aus.

Klicken Sie auf Start, um den Abgleich zu starten.

Nach erfolgreichem Abgleich können Sie das Fenster Bauteildatenabgleich schließen.

Die Variante ist nun in der Datenbank vorhanden.

Mit den Funktionen

Teil einfügen, über DB-Dokumentstamm (2D/3D)bzw.
Teil einfügen, über DB-Artikelstamm

lassen sich die in der Variante gespeicherten Ausprägungen des Prismas dann über die Datenbank laden.

Geometrieaustausch und Speichern in vorhandene Variante

Das Prisma soll nun gegen einen Pyramidenstumpf ausgetauscht werden. Die Ausprägungen der vorhandenen Variante sollen beibehalten und zusätzlich eine weitere Variable für den Radius der Deckfläche r1 verwendet werden.

Wenn Sie die Pyramide wie in der Abbildung parametrisieren, dann die Funktion Speichern in Variante, über Explorer aufrufen und die oben erzeugte Variante Prismabsp.vaa wählen, dann wird die Geometrie in der Variante ausgetauscht und die neue Variable r1 in alle in der Variante vorhandenen Datensätze eingefügt. Alle anderen Ausprägungen bleiben erhalten. Würde jetzt die Variante Prismabsp.vaa eingebaut, dann enthalten die Ausprägungen zusätzlich die Variable r1.

Versionskennung von VAA-Varianten

Varianten im VAA_Format, die in HELiOS verwaltet werden, erhalten bei Änderungen eine Versionsnummer. Wird eine Konstruktion geladen, in der eine VAA-Variante aus HELiOS verbaut ist, dann prüft HiCAD, ob diese zwischenzeitlich geändert worden ist und zeigt ggf. eine entsprechende Meldung an.

Ein Beispiel:
