Bauteildatenabgleich - Verwenden vorhandener Artikelstämme

Konstruktion > Speichern/Referenzieren > V.Edit... > Bauteildatenabgleich

Beim Bauteildatenabgleich von Bauteil-Varianten (VAA-Dateien) mit der HELiOS-Datenbank können auch bereits vorhandene Artikelstämme verwendet werden.

Dazu gehen Sie wie folgt vor:

Schritt 1: Ergebnisliste im HELiOS Desktop erzeugen

Starten Sie zunächst HELiOS-Desktop und erzeugen Sie über die Artikelsuche mit Vorgabe geeigneter Suchbedingungen eine Ergebnisliste, die die Artikelstämme enthält, die Sie für die Bauteil-Variante verwenden wollen. Lassen Sie dieses Fenster offen, es wird später noch benötigt.

Schritt 2: Start des Bauteildatenabgleichs

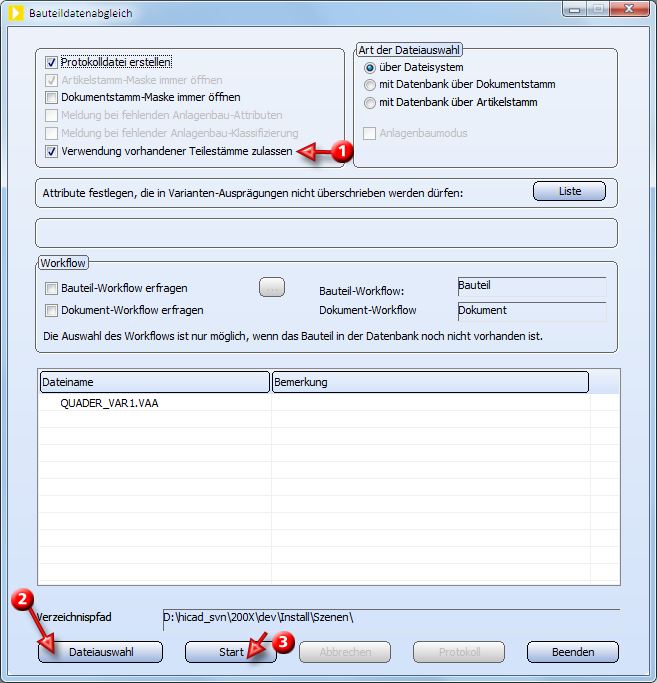

• Aktivieren Sie nun die Funktion Bauteildatenabgleich unter Konstruktion > Speichern/Referenzieren > Teil...
• Aktivieren Sie die Checkbox Verwendung vorhandener Artikelstämme zulassen (1),
• Klicken Sie auf Dateiauswahl und wählen Sie die gewünschte VAA-Datei aus (2). Hier ist eine Datei gewählt, die noch nicht in die Datenbank eingetragen wurde.
• klicken Sie auf Start (3).



Da hier die Checkbox Dokumentstamm-Maske immer öffnen nicht aktiviert wurde, erscheint sofort die Artikelstamm-Maske für den allgemeinen Typ.



Der weitere Ablauf ist im Abschnitt DbPlantDataImport - Verwendung vorhandener Artikelstämme in Schritt 3 und 4 beschrieben.

Wenn die Bauteil-Variante bereits früher in die Datenbank eingetragen worden war und die VAA-Datei jetzt lediglich durch weitere Datensätze ergänzt wurde, dann können (nicht zu dieser Variante gehörende) bereits vorhandene Artikelstämme nur für diejenigen Varianten-Ausprägungen übernommen werden, die den neuen Datensätzen entsprechen.



Allgemeine Hinweise zur Übernahme eines Artikelstamms

• Wenn im Zuge der oben beschriebenen Bearbeitung der Ablauf an irgendeiner Stelle mit Abbrechen beendet wird, werden alle bis dahin erzeugten Artikelstämme und der Dokumentstamm wieder gelöscht. Bereits vorher vorhandene übernommene Artikelstämme werden auf den Stand zurückgesetzt, den sie vor der Übernahme hatten.
• Ein Artikelstamm, der bereits zu einer Bauteil-Variante gehört, kann nicht übernommen werden.
