Arbeitsbereich

Im HELiOS-Ribbon Ihrer Navisworks-Kopplung finden Sie den Button Arbeitsbereich.

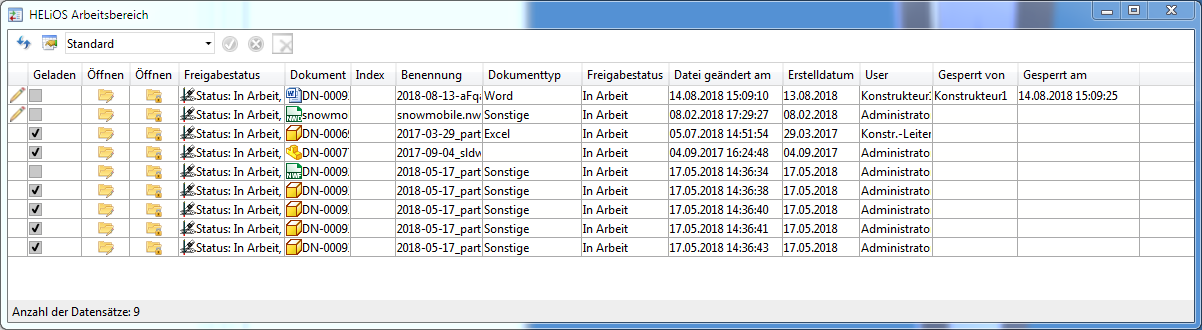

Im hierüber aufgerufenen Fenster werden alle in der Session befindlichen Dokumente aufgelistet.

Ein Haken in der Spalte Geladen zeigt an, dass ein Dokument aktuell in der Applikation geöffnet ist.

Daneben werden Attribute des Dokumentes angezeigt (z. B. Dokumentnummer und Dokumenttyp).
Am Kopf des Fensters können Sie, wie von der Ergebnislistenkonfiguration gewohnt, mit einem Klick auf   der Ergebnisliste Attribute hinzufügen und entnehmen, sowie die Konfigurationen als Vorlage speichern und laden.



Mit einem Klick auf können Sie im folgenden Fenster Filter für die Ergebnisliste konfigurieren:

Ist die Checkbox Nur geöffnete Dokumente anzeigen (indirekt geladene Dokumente werden nicht angezeigt) aktiviert, werden nur Dokumente angezeigt, die tatsächlich aktuell in Ihrer Applikation geöffnet sind. Indirekt geladene Dokumente, die aktuell nicht in ihrem CAD-Arbeitsbereich geöffnet sind, werden für die Übersicht von der Auflistung im HELiOS Arbeitsbereich ausgenommen t.

Ist die Checkbox Nur Dokumente der aktuellen Anwendung anzeigen aktiv, werden ausschließlich Dokumente angezeigt, diie in der aktuellen Applikation (HELiOS Desktop oder Office) geöffnet sind.

Diesr kann Sinn machen, wenn Sie z. B. eine DXF-Datei von Inventor in AutoCAD öffnen möchten oder in Inventor eine Excel-Datei mit Parametern für Baugruppen in ihrer Konstruktionen als 3rd-Party-Referenz einfügen wollen. In solchen Fällen können Sie also auch mit dem HELiOS Arbeitsbereich arbeiten.

Wird der Filter deaktiviert, werden alle im System geöffneten Dokumente, d. h. auch die weiterer gekoppelter Applikationen angezeigt. Beachten Sie dazu auch weitere Hinweise am Fuß der Seite.

Bestätigen Sie mit Verwenden um den Filter auszuführen. Daraufhin werden im Arbeitsbereich nur die aktuell geöffneten Dokumente gelistet.

Mit einem Klick auf wird der Filter wieder deaktiviert.



Mit einem Klick auf wird die Bearbeitung eines Dokumentes übernommen (Änderungen werden gespeichert und die Bearbeitung beendet) und mit abgebrochen (die Bearbeitung wird ohne Speichern der Änderungen beendet und das Dokument geschlossen). Mit wird das markierte Dokument aus der Session entfernt; Voraussetzung dafür ist, dass es nicht mehr lokal geöffnet ist.

Eine Mehrfachselektion ist möglich.

In der Ergebnisliste des Fensters steht mit einem rechten Mausklick auf eine Zeile außerdem der volle Umfang des HELiOS-Dokumentkontextmenüs zu Verfügung, über das Dokumente u. a. auch in der entsprechenden Office-Anwendung (über RMT > Öffnen zum Bearbeiten) geöffnet werden können. Doppelklick auf eine Zeile der Auflistung öffnet die entsprechende HELiOS-Dokumentdetailmaske.



Beim Öffnen lokal geänderter Dateien aus dem HELiOS-Arbeitsbereich, für die auf dem Server eine neuere Version vorliegt, erscheint die Meldung :

"Es wurden lokale Änderungen an der Datei festgestellt. Für die Datei ist allerdings auch ein neuerer Serverstand verfügbar. Möchten Sie statt der lokal geänderten Datei jetzt den Serverstand öffnen (und die lokalen Änderungen damit verwerfen)?"

Wenn Sie im Fenster der Meldung auf OK klicken, wird die lokale Änderung verworfen und der Serverstand der Datei neu geladen und geöffnet. Bei einem Klick auf Abbrechen wird der lokale Stand aus dem Arbeitsbereich geöffnet.

Wenn zu nicht lokal geänderten Dateien, die aus dem Arbeitsbereich geöffnet werden, ein neuer Serverstand vorliegt, wird dabei automatisch der neuere Serverstand geladen.



Hinweise:
