Das CAD-Dreieck

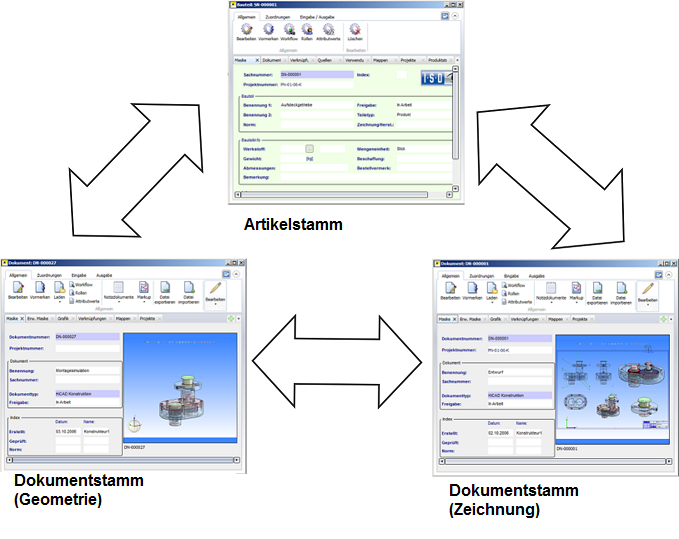

Beim teileorientierten Arbeiten mit HELiOS werden die CAD-Dokumente (3D-Modell und Zeichnung) mit einem Artikelstamm versehen. So entsteht das sogenannte "CAD-Dreieck".
Der Artikelstamm, der Dokumentstamm des 3D-Modells (Dokument einer referenzierten Geometrie), und der Dokumentstamm der Zeichnung sind dabei über folgende CAD-Verknüpfungen miteinander verknüpf:
- HiCAD:
- Bauteil-Teilegeometrie (Artikelstamm – 3D-Modell)
- Bauteil-Konstruktion (Artikelstamm – Zeichnung)
- Teilegeometrie-Konstruktion (3D-Modell – Zeichnung)
- Inventor:
- HeliosAiDoc (Artikelstamm – 3D-Modell)
- HeliosAiDrw (Artikelstamm – Zeichnung)
- HeliosAiDocDrw (3D-Modell – Zeichnung)
- SOLIDWORKS:
- HeliosSwDoc (Artikelstamm – 3D-Modell)
- HeliosSwDrw (Artikelstamm – Zeichnung)
- HeliosSwDocDrw (3D-Modell – Zeichnung)
Aus Sicht des Artikelstamms ist der Artikelstamm ist dabei die Quellklasse und die Dokumente die Zielklassen, für die Geometrie ist der Artikelstamm die Quellklasse und die Zeichnung die Zielklasse.
Datenbank-Verknüpfungen für HiCAD
Die roten Pfeile unter "Freigabe" zeigen die Richtung der Abhängigkeit.
Hinweise:
Wenn Sie ohne Freigaberelevanz arbeiten, kann jedes Teil und jedes Dokument zu jedem Zeitpunkt indiziert werden, ohne dass Abhängigkeiten der Verknüpfungen berücksichtigt werden müssen. d. h. allerdings, dass Änderungen dann auch für jedes verknüpfte Dokument einzeln ausgeführt werden müssen, anstatt über den Artikelstamm für alle Verknüpfungen. Darüber hinaus können Zeichnungen, die nicht zusammen mit der Geometrie indiziert wurden, somit veraltete Geometrien enthalten.
Bei der Aktualisierung von Zeichnungen mit verschiedenen Modellen in Inventor oder SOLIDWORKS, wird nur die Hauptansicht der Zeichnung berücksichtigt, geregelt über die o.g. Verknüpfung "3D-Modell – Zeichnung". Dazu vermerkt die HELiOS-Kopplung den Dateinamen der Hauptansicht in der Variablen HELIOS_MAIN_MODEL_FILENAME. Wird nach dem Laden festgestellt, dass inzwischen ein anderes Modell mit dieser Zeichnung verknüpft ist (z. B. nach Ableitung über die Modellstruktur), so wird die Hauptansicht der Zeichnung ausgetauscht und die Variable HELIOS_MAIN_MODEL_FILENAME mit der neuen Hauptansicht belegt.
