HELiOS-Attribute im HiCAD-ICN
HiCAD-Konstruktionen lassen sich über den HELiOS-Spooler in andere Formate konvertieren, z. B. von SZA zu Step oder 3D-PDF.
Die Bezeichnungen einzelner Komponenten wie Baugruppen sind dabei die, die z. B. HiCAD im ICN anzeigt. Sollte es gewünscht sein, dass die HELiOS-Dokumentnummern und -Artikelnummern in das konvertierte Dateiformat übertragen (und z. B. vom 3D-PDF dann auch entsprechend angezeigt) werden, müssen folgende Anpassungen vorgenommen werden:

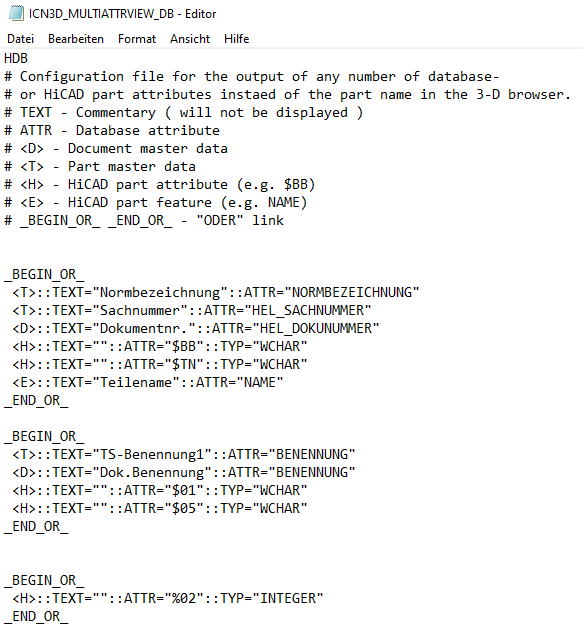

Zunächst muss die Systemdatei \HiCAD\sys\ICN3D_MULTIATTRVIEW_DB.HDB so geändert werden, dass der HiCAD-ICN die entsprechenden Attribute anzeigt.
ICN3D_MULTIATTRVIEW_DB.HDB

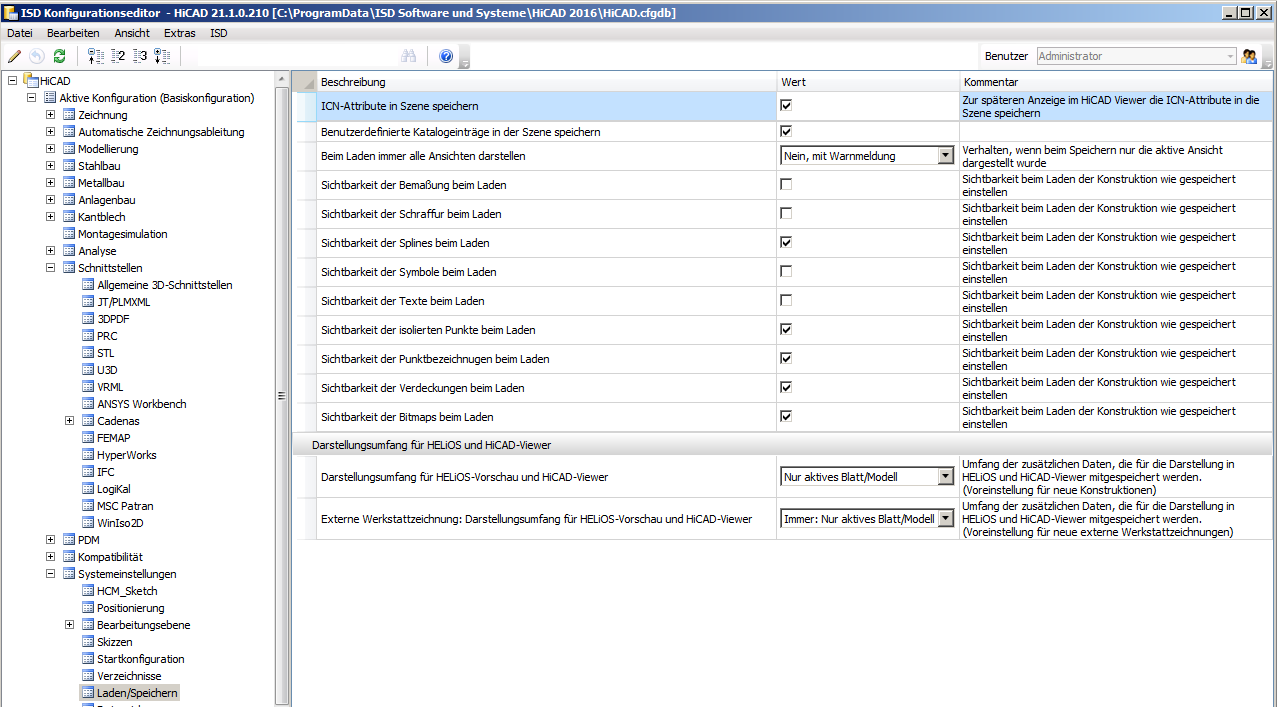

Rufen Sie danach den ISD Konfigurationseditor auf und setzen unter Aktive Konfiguration > Systemeinstellungen > Laden/Speichern den Haken bei der Einstellung ICN-Attribute in Szene speichern (falls sie nicht aktiv ist).

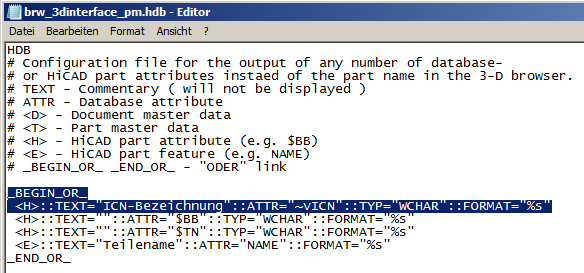

Gehen Sie sicher, dass in der Konfigurationsdatei \hicad\sys\brw_3dinterface_pm.hdb die Einstellung "<H>::TEXT="ICN-Bezeichnung"::ATTR="~vICN" (...)" direkt als erstes unter "_BEGIN_OR_" gesetzt ist.
Weiteres zur Konfiguration der Konvertierungsoptionen in den entsprechenden Systemdateien für HiCAD und andere CAD-Systeme finden Sie unter Hinweise zum Drucken und Konvertieren von Dateien über den Spooler
