Thema: HiCAD Stahlbau

Anschluss / Designvariante kopieren

Stahlbau > Varianten > Anschluss/Designvariante kopieren

Mit dieser Funktion lassen sich in der Konstruktion bereits vorhandene Anschlüsse kopieren und auf andere Einbausituationen übertragen.

Identifizieren Sie nach dem Aufruf der Funktion eine Kante des zu kopierenden Anschlusses.
Identifizieren Sie das Profil bzw. die Profile, auf die der Anschluss angewandt werden soll.
Sie können anschließend den gewählten Anschluss mehrfach kopieren. Identifizieren Sie einfach die gewünschten Profile.

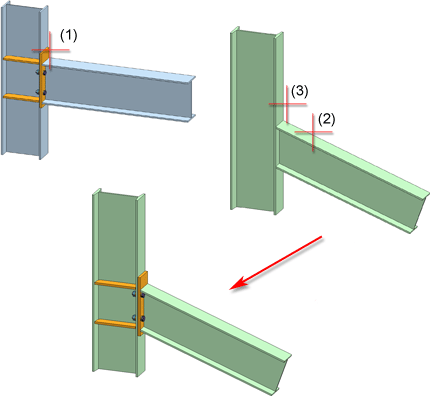

Kopie eines DAST-IH-Anschlusses (202), (1) Kante des Anschlusses, (2) und (3) Profile für die Kopie

Hinweise:

Der zu kopierende Anschluss muss auf einer Designvariante basieren.
Sie können den gewählten Anschluss bzw. die Designvariante mehrfach kopieren, ohne die Ausgangsvariante jedes Mal neu identifizieren zu müssen.
