Thema: HiCAD Stahlbau

Anschluss/Designvariante bearbeiten

Zur Bearbeitung von Anschlüssen/Designvarianten stehen zwei Möglichkeiten zur Verfügung:

• die Funktion Anschluss/Designvariante bearbeiten unter Stahlbau > Varianten und
• das Feature-Protokoll.

Die Funktion Anschluss/Designvariante bearbeiten

Stahlbau > Varianten > Anschluss/Designvariante bearbeiten

Nach dem Aufruf der Funktion fordert HiCAD Sie auf, eine Kante des Anschlusses bzw. der Designvariante zu identifizieren, die Sie bearbeiten wollen.

HiCAD zeigt anschließend sofort das Dialogfenster für den entsprechenden Anschluss / die entsprechende Designvariante an. Nehmen Sie dort die Änderungen vor, und verlassen Sie das Fenster mit OK. Der Anschluss wird direkt geändert.

Bearbeiten von Anschlüssen/Designvarianten über das Feature-Protokoll

Um die Daten eines Anschlusses nachträglich zu ändern, dann doppelklicken Sie einfach im Feature-Protokoll eines der Profile auf den entsprechenden Eintrag.

HiCAD zeigt sofort das Dialogfenster für den Anschluss an. Nehmen Sie dort die Änderungen vor, und verlassen Sie das Fenster mit OK. Der Anschluss wird direkt geändert.

Hinweise:

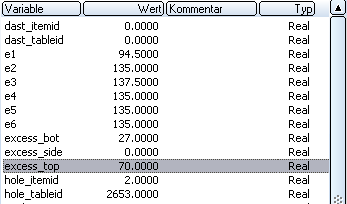

• Wenn Sie einzelne Werte des Anschlusses, beispielsweise den Überstände eines Bleches, ändern wollen, können Sie dies auch direkt in der Variablentabelle des Feature-Protokolls tun. Um beispielsweise bei einem Stützenanschluss den Überstand oben zu ändern, doppelklicken Sie zunächst auf den Eintrag Variablentabelle und dann auf den Eintrag excess_top. Anschließend können Sie den gewünschten Wert eingeben.

• Haben Sie die durch einen Anschluss verbundenen Profile bearbeitet/geändert, dann wählen Sie zur automatischen Aktualisierung des Anschlusses die Funktion Varianten aktualisieren .

Für Treppen und Geländer beachten Sie dabei bitte Folgendes: Mit dem Treppen- bzw. Geländerkonfigurator erzeugte Treppen und Geländer können aktualisiert oder geändert werden, wenn Sie Teile, die von der entsprechenden Variante erzeugt wurden, nachträglich gelöscht haben. Allerdings werden diese gelöschten Teile von der Variante beim Aktualisieren wieder neu erzeugt, wenn diese durch die Parameter und geometrische Situation erforderlich sind.

• Bauteile, die an einer Designvariante beteiligt sind, sollten nicht gelöscht werden. Anderenfalls kann es sonst zu Problemen bei der Neuberechnung der Variante kommen. Wollen Sie ein Teil aus einer Designvariante löschen und in der Konstruktion weiterarbeiten, dann sollten Sie die Designvariante vorher auflösen.
