Thema: HiCAD Stahlbau

Gerades und Schräges Blatt (Gerberstoß)

Andockfenster Bauwesenfunktionen > Holzbau > Gerades und Schräges Blatt (Gerberstoß)

Längenverbindungen werden verwendet, um Bauhölzer aneinander zu stoßen und zu verlängern. Mit dieser Designvariante verbinden Sie zwei Kanthölzer durch ein

• gerades Blatt oder
• schräges Blatt (Gerberstoß)

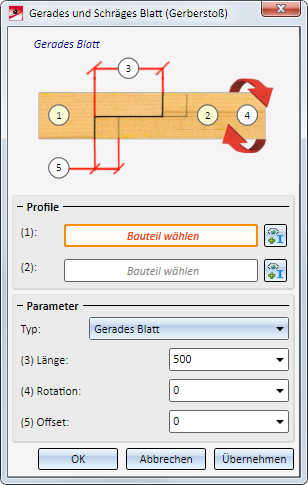

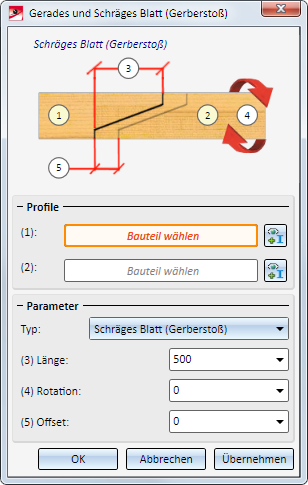

Nach dem Aufruf der Designvariante wird das Dialogfenster Gerades und Schräges Blatt (Gerberstoß) angezeigt.

Um die Holzverbindung zu erzeugen identifizieren Sie zunächst das anzuschließende Bauteil (1) und dann das Bauteil an das angeschlossen wird (2). Die Bauteilauswahl lässt sich auch über das Symbol ändern.

Unter Parameter wählen Sie dann den Typ der Verbindung - Winkelhalbierender Stirnversatz der Doppelter Versatz - aus und geben die jeweils erforderlichen Parameter ein.

Mit OK wird die Verbindung erzeugt und die Funktion beendet.

Mit Übernehmen wird die Verbindung erzeugt, aber die Funktion bleibt aktiv. Sie können dann weitere Verbindungen erzeugen.

Mit Abbrechen wird die Funktion ohne Erzeugung der Verbindung beendet.

Hinweise:

• Bei falscher oder fehlender Eingabe wird das jeweilige Eingabefeld mit einem entsprechenden Symbol gekennzeichnet, z.B. wenn kein Bauteil ausgewählt wurde:

• Wenn Sie in der Grafik des Dialogfensters auf eines der Zahlensymbole klicken, springt der Cursor direkt in das entsprechende Eingabefeld.

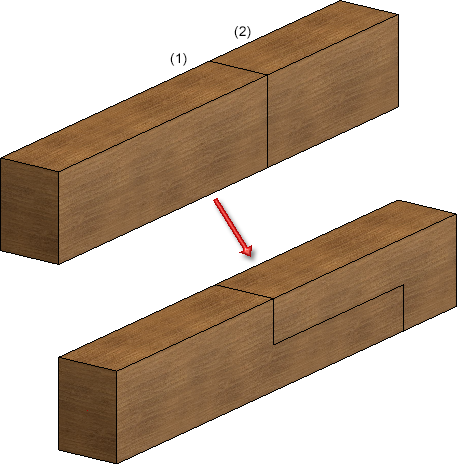

Gerades Blatt

Das gerade Blatt ist eine Längenverbindung, die zum Verlängern von Balken verwendet wird.

Um die Verbindung zu erzeugen, wählen Sie die beiden Bauteil aus und als Verbindungstyp Gerades Blatt.

Anschließend legen Sie die erforderlichen Parameter fest.

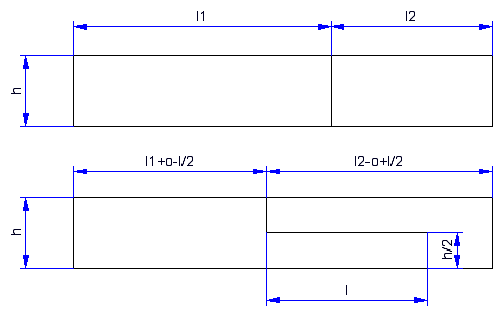

	h=Höhe der Profile l1=Länge des 1. Profils l2=Länge des 2. Profils o=Offset l=Länge

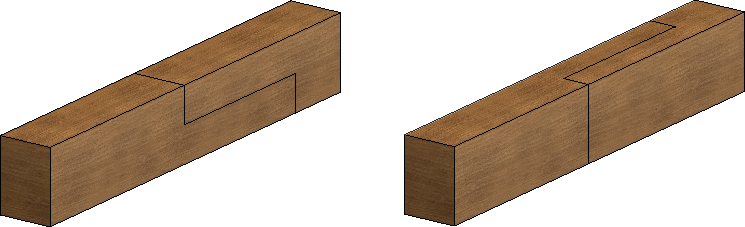

Links: ohne Rotation, Rechts: mit Rotation um 90 Grad

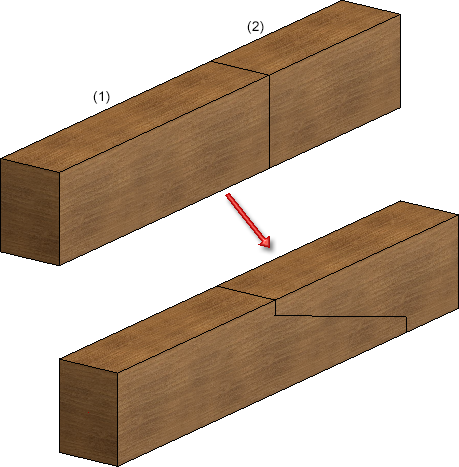

Schräges Blatt (Gerberstoß)

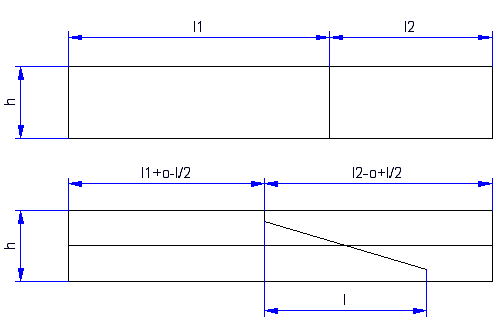

	h=Höhe der Profile l1=Länge des 1. Profils l2=Länge des 2. Profils o=Offset l=Länge

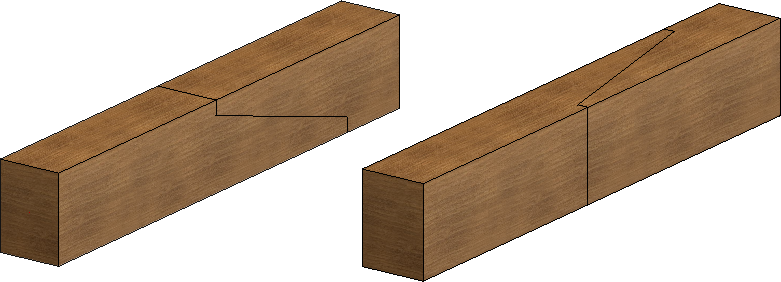

Links: ohne Rotation, Rechts: mit Rotation um 90 Grad
