Thema: HiCAD Punktwolke

Übernahme von Punkten aus dem Faro® As-Built Modeler

Zum Lieferumfang des As-Built Modelers der Firma FARO® gehört eine SendTo App. Diese lässt sich mit HiCAD koppeln, so dass Punkte, die mit dem As-Built Modeler bestimmt werden, direkt in HiCAD verwendet werden können. Diese Punkte werden als Punkte mit absoluten Koordinaten behandelt, d. h. sie haben keinen Bezug zu HiCAD-Objekten.

Um Punkte aus dem As-Built Modeler in HiCAD zu verwenden, gehen Sie folgendermaßen vor:

1. Zusätzlich zu HiCAD starten Sie den HiCAD Connector. Dazu führen Sie im EXE-Verzeichnis der HiCAD Installation die Datei HiCADPoint3DConnector.exe aus.

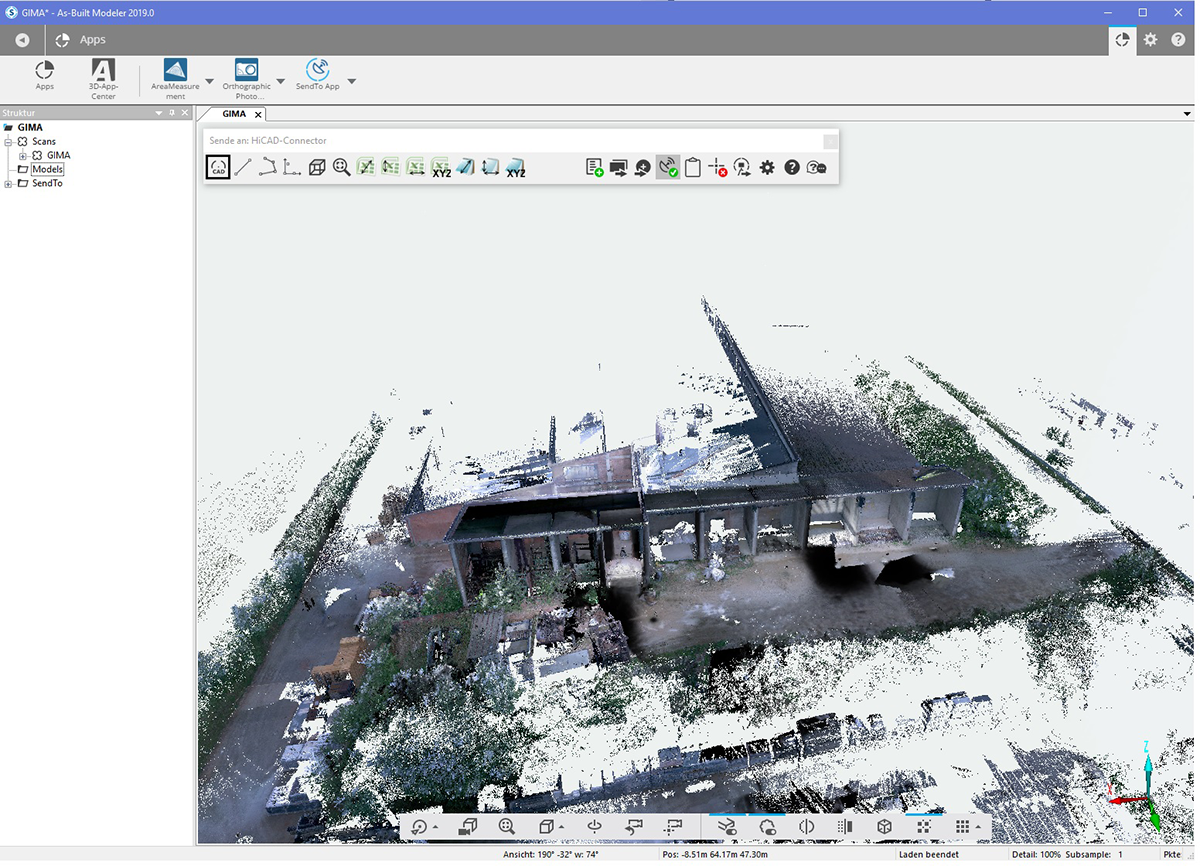

2. Starten Sie im As-Built Modeler die SendTo App, indem Sie auf das Symbol klicken.
3. Verbinden Sie die SendTo-App mit dem HiCAD Connector. Dazu ziehen Sie das Symbol aus der SendTo-Symbolleiste per Drag&Drop auf den HiCAD Connector. War die Verbindung erfolgreich, dann ändert sich das Symbol in .


4. Wenn Sie nun in HiCAD eine Punktauswahl starten und dann in der SendTo-App auf Punktwahl klicken, werden die Koordinaten des im AS-Built Modelers gewählten Punktes als absolute Koordinaten an HiCAD übermittelt.
