Thema: Parametrik (HCM)

Zwangsfixierung

3D Standard > HCM > Zwangsfixierung

Die Funktion Teil fixieren hat nur innerhalb des HCM eine Auswirkung auf Transformationen des Bauteils. Mit anderen Funktionen wie z.B. Transformieren > Teil verschieben, über 2 Punkte kann das Teil dennoch transformiert werden.

Um dies zu verhindern, gibt es die Lagebedingung Zwangsfixierung. Sie funktioniert im Wesentlichen wie die normale Fixierung, allerdings verhindert sie auch, dass das Bauteil mit anderen Funktionen transformiert wird. Dabei bezieht sich die Zwangsfixierung jedoch nur auf das Bauteil innerhalb der Baugruppe - d.h. eine Transformation der ganzen Baugruppe ist auch weiterhin möglich; nur eine Transformation des einzelnen Bauteils wird verhindert. Dabei kann das Teil durch eine Funktion durchaus transformiert werden, jedoch wird das Teil durch eine HCM-Neuberechnung wieder an die ursprüngliche, fixierte Position zurückverschoben.

Benutzung:

1. Klicken Sie auf Zwangsfixierung .
2. Identifizieren Sie das zu fixierende Geometrieelement.
3. Haben Sie eine bereits fixierte Geometrie identifiziert, dann werden Sie gefragt, ob Sie diese Fixierung wieder lösen möchten. Anderenfalls wird das Teil fixiert.
4. Um eine Fixierung zu lösen, wählen Sie dementsprechend die gleiche Funktion, identifizieren die Geometrie, und beantworten die Frage "Fixierung lösen?" im Dialog mit Ja.

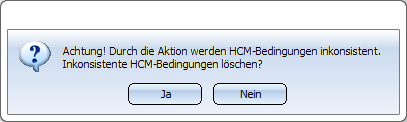

Versuchen Sie später, ein zwangsfixiertes Bauteil zu transformieren, erscheint ein Hinweisfenster:

Nach einem Klick auf Ja wird die Zwangsfixierung gelöscht und das Teil transformiert. Nach einem Klick auf Nein wird die Transformation nicht durchgeführt und die Zwangsfixierung bleibt bestehen.

Hinweise:

• Wenn Sie im HCM-Fenster des ICN mit der rechten Maustaste auf Zwangsfixierung klicken, steht Ihnen im erweiterten Kontextmenü neben der Funktion löschen auch vorrübergehendes deaktivieren zur Verfügung.
