Thema: HiCAD Blech

Ecke freischneiden, 2 Biegezonen

Kantblech > Bearbeiten > Ecke freischneiden 2 Biegezonen

Mit dieser Funktion können Sie eine Ecke in Ihrer Blechkonstruktion freistellen.

1. Wählen Sie die Stirnseiten der beiden Biegezonen.
2. Bestimmen Sie, im erscheinenden Dialogfenster, den Durchmesser der Ausnehmung.
3. Bestätigen Sie die Eingabe mit OK.

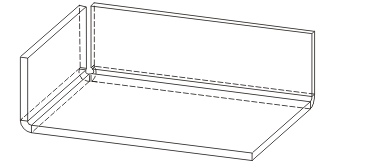

Die Ecke wird freigeschnitten. Sie können nun weitere Biegezonen identifizieren oder die Funktion mit der mittleren Maustaste beenden.

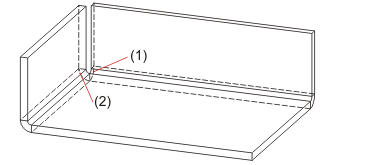

(1) Stirnkante der ersten Biegezone
(2) Stirnkante der zweiten Biegezone
