Thema: HiCAD Blech

Ecke freischneiden, 3 Biegezonen

Kantblech > Bearbeiten > PullDown-Menü Freischneiden > Ecke freischneiden 3 Biegezonen

Mit dieser Funktion können Sie eine Ecke mit 3 Biegezonen in Ihrer Blechkonstruktion freistellen.

  1. Identifizieren Sie die Stirnseiten der Biegezonen.
  2. Bestimmen Sie, im erscheinenden Dialogfenster, den Durchmesser der Ausnehmung.

Der vorgeschlagene Durchmesser basiert auf den Daten der Bleche.

  1. Bestätigen Sie die Eingabe mit OK.

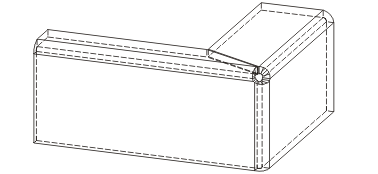

Die Ecke wird freigeschnitten. Sie können nun weitere Biegezonen identifizieren oder die Funktion mit der mittleren Maustaste beenden.

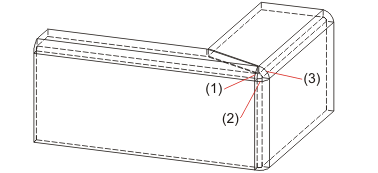

(1) Stirnkante der ersten Biegezone
(2) Stirnkante der zweiten Biegezone
(3) Stirnkante der dritten Biegezone

Bearbeitung (3D-Blech) • Ecke freischneiden, 2 Biegezonen (3D-Blech)
