Thema: HiCAD 2D

Werkstoffschraffur

2D-Teil > Schraffur > PullDown-Menü Definieren > Werkstoffschraffur

Im Menü Werkstoffschraffur stehen verschiedene Arten von Werkstoffschraffuren, z. B. Mörtel, Kies usw. zur Verfügung. Außerdem haben Sie die Möglichkeit Symbollinien zu erstellen.

1. Wählen Sie nach Aufruf der Funktion im erscheinenden Fenster eine der Werkstoffschraffuren oder Symbollinien aus.
2. Identifizieren Sie dann das Teil an der Konturlinie, und geben Sie den Vergrößerungsfaktor an.
3. Wählen Sie nun die Schraffurfarbe aus.

Je nach gewählter Schraffurart wird ein Punkt oder auch eine Linie, zum Einpassen der Schraffur, statt des Vergrößerungsfaktors abgefragt.

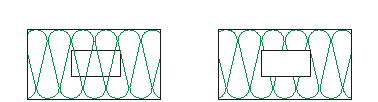

Ausnehmung setzen

2D-Teil > Schraffur > PullDown-Menü Definieren > Werkstoffschraffur > Ausnehmung setzen

Durch Identifizieren eines Linienzuges im aktiven Teil entsteht eine Ausnehmung.

Vergrößerungsfaktor ändern

2D-Teil > Schraffur > PullDown-Menü Definieren > Werkstoffschraffur > Vergrößerungsfaktor ändern

Die Größe vorhandener Schraffuren ändern Sie durch das Identifizieren der Schraffur und die Eingabe eines Skalierungsfaktors.

Anpassen

2D-Teil > Schraffur > PullDown-Menü Definieren > Werkstoffschraffur > Anpassen

Die Werkstoffschraffur wird automatisch an das Teil angepasst.
