Thema: HiCAD 2D

Konturschraffur definieren

2D-Teil > Schraffur > PullDown-Menü Definieren > Konturschraffur definieren

Bei der Schraffur auf Konturbasis wird das Innere von geschlossenen Linienzügen schraffiert; die Linienelemente können jedoch zu verschiedenen Teilen gehören.

Nach dem Aktivieren der Funktion Konturschraffur definieren können Sie zwischen zwei Konturarten wählen.

• Fläche schraffieren (1)
• vorhandene Kontur schraffieren (3)

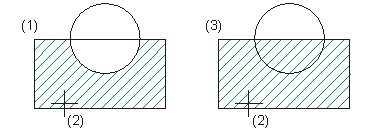

(1) Fläche schraffieren
(2) Konturidentifizierungspunkt
(3) vorhandene Kontur schraffieren

Diese Schraffur verwendet die Konturfindungsalgorithmen zur Definition der zu schraffierenden Kontur und ist daher nicht daran gebunden, dass intern zusammenhängende Linienzüge in einem Teil vorhanden sein müssen.

Um die Kontur festzulegen, muss ein Konturidentifizierungspunkt angegeben werden. Der Identifizierungspunkt bestimmt das Anfangslinienelement der Kontur.

Wenn im Innern der Kontur keine weiteren Elemente liegen, kann ein beliebiger Punkt im Innern als Konturidentifizierungspunkt gewählt werden. Sie tippen in das zu schraffierende Gebiet und erhalten die Schraffur.

Die Schraffur kann aus Linien oder Symbolen bestehen:

• Bei Linien wählen Sie die Funktion Kontur schraffieren und bei
• Symbolen aus der Symboltabelle Kontur mustern.

Für jede Schraffur wird ein Schraffurbezugspunkt angelegt, der alle Schraffurinformationen enthält.

Bei einer Ausnehmung müssen Sie ebenfalls einen Identifizierungspunkt für die Ausnehmungskontur angeben. Bei mehreren Ausnehmungskonturen müssen alle zum gleichen Teil wie die Schraffur gehören.

Bei Texten und Bemaßungen werden die zugehörigen Schraffurausnehmungspunkte automatisch in das Teil gelegt. Den zu diesen Ausnehmungen gehörenden Schraffurbezugspunkt müssen Sie in das Teil, das den Text oder die Bemaßung enthält, setzen.

Bei Wiederholungen, die auf ein Schraffurelement wirken, werden die zugehörigen Ausnehmungen mit der gleichen Wiederholungsart behandelt. Bei Wiederholungen ist es sinnvoll, Schraffur- und Ausnehmungselemente in das gleiche Teil zu legen.

Kontur schraffieren

2D-Teil > Schraffur > PullDown-Menü Definieren > Definieren > Kontur schraffieren

1. Aktivieren Sie die Konturschraffurart und dann das Symbol Kontur schraffieren.

Es erscheint, wie bei der Teileschraffur, die Maske Schraffurtools.

2. Geben Sie die Schraffurparameter an und verlassen Sie die Maske mit Schraffieren.
3. Identifizieren Sie nun die Kontur.

Wenn Sie in der Maske Schraffurtools dem Bereich Schnittfläche aktivieren, wird Ihnen zusätzlich eine Kreuzschraffur (Kunststoff) angeboten.

Kontur mustern

2D-Teil > Schraffur > PullDown-Menü Definieren > Definieren > Kontur mustern

Die Innenfläche der identifizierten Kontur wird mit einem Muster versehen.

1. Wählen Sie das gewünschte Muster aus der Symboltabelle.
2. Geben Sie die Abstände in X- und Y-Richtung an.
3. Wählen Sie die Kontur aus, und legen Sie den Musterpunkt fest.

Kontur schraffieren, erweiterte Parameter

2D-Teil > Schraffur >PullDown-Menü Definierens > Definieren > Kontur schraffieren, erweiterte Parameter

Die verschiedenen Schraffurattribute wie Linienart, Schicht, Farbe, Winkel und Schraffurlinienabstand können getrennt vor der Auswahl der Kontur angegeben werden.

1. Stellen Sie die Parameter ein.
2. Verlassen Sie das PopUp-Menü mit Weiter und identifizieren Sie die Kontur.

Musterungsparameter

2D-Teil > Schraffur > PullDown-Menü Definieren > Definieren > Musterungsparameter

Mit den Funktionen des Menüs können Sie die Musterparameter Schicht, Symbolwinkel, Vergrößerungsfaktor, Randabstand und Symbolabstand einstellen.

1. Wählen Sie das Symbol aus.
2. Stellen Sie die Parameter ein.
3. Beenden Sie die Parametereinstellung mit Weiter und identifizieren Sie eine Kontur.
