Konfiguration der HELiOS Preview

Das Vorschau-Konzept des HELiOS Desktop und gekoppelter Software wird laufend überarbeitet und optimiert. Daher finden Sie in den Unterkapiteln dieses Bereich u.a. Informationen, die sich teilweise auf ältere Versionen beziehen und nach wie vor gültig sind, dabei aber nicht die aktuelle Version z.B. der Systemdatei hel_preview.ini berücksichtigen.

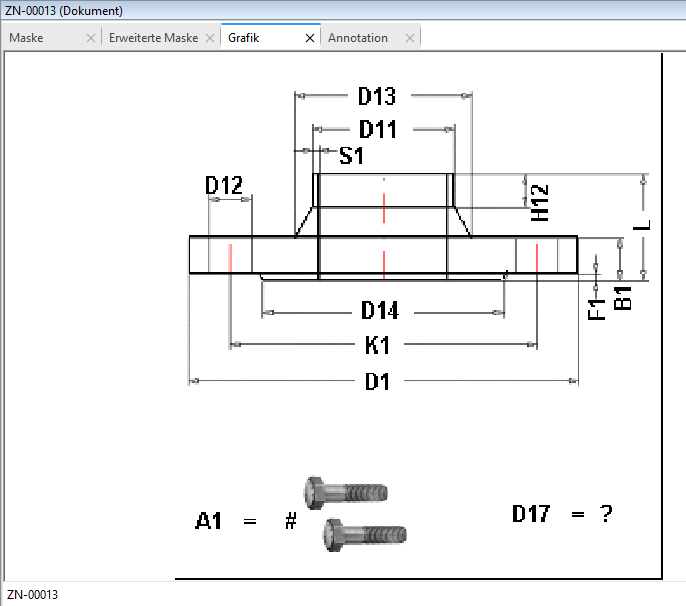

Im HELiOS Desktop gibt es z.B. in den Detail-Ansichten (zu Dokumenten und Artikeln) Grafik-Fenster, in denen Previews (Voransichten) von Dateien angezeigt werden.

Die Darstellung der Grafik, egal ob einfache Bitmapdarstellung oder komplexe 3D-Darstellung mit Bedienelementen, geschieht dabei oft über externe Software-Komponenten. Defaultmäßig werden im Betriebssystem registrierte Dateiformate angezeigt, z.B: Office-Dokumente über MS Office, PDFs über den Adobe Acrobat Reader, usw.

In früheren HELiOS-Version mussten dafür Systemdateien konfiguriert werden, was inzwischen nur noch in Sonderfällen notwendig ist. Die geschieht in der Datei hel_preview.ini (zu finden im Sys-Verzeichnis ihrer HEliOS oder HiCAD-Installation) und einzelnen DLLs für die jeweiligen Dateiformate.

Da es Anwendungsfälle gibt, in denen Nutzer angehalten sind immer direkt aus ihrer CAD-Applikation zu drucken, anstatt mit dem HiCAD Viewer oder aus den Viewer-Bereichen von HELiOS heraus- etwa weil einige Informationen über den Viewer nicht automatisch mit ausgegeben werden und dadurch zusätzlicher Arbeitsaufwand im Fertigungsprozess verursacht werden kann - lässt sich die Möglichkeit des Druckens grundsätzlich deaktivieren.

Hierfür muss im entsprechenden System der Registry Schlüssel DisablePrint unter HKEY_LOCAL_MACHINE\SOFTWARE\ISD Software und Systeme\HiCAD Viewer auf "1" gesetzt werden.

Knöpfe oder Kontextmenü-Einträge in der Oberfläche des HiCAD Viewer (Konstruktion > Datei > Drucken) oder den Viewer-Bereichen von HELiOS werden daraufhin ausgegraut dargestellt und können nicht betätigt werden.

Ist der Schlüssel nicht vorhanden oder steht er auf "0" ist das Drucken möglich.
