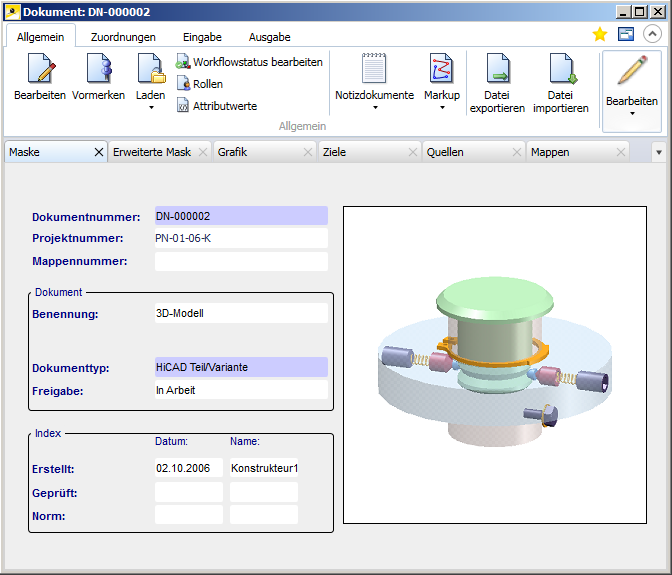

Dokument-Detailfenster

Generelle Informationen zum Dokument, wie Dokumentnummer, Benennung, Dokumenttyp (Dateiformat) und Index.

zeigt weitere Daten zum Dokument, wie Maßstab, Format, Status etc.

zeigt eine erweiterte Vorschaugrafik. Die Funktionstasten des Viewers lassen sich mit einem Mausklick, auf den kleinen Feststellknopf (oben, links), frei im Grafikfenster verschieben.

Mit den Pfeilen wandern Sie auf der Zeichnung in die angegebene Richtung. Plus und Minus stehen für die Zoomfunktionen.

Im Kontext-Menü können Sie mehrere Funktionen aufrufen, um die Grafik zu drucken und zu kopieren. Mit den Funktionen zum Kopieren der Grafik als BMP-Datei öffnet sich ein Fenster, wo Sie die Größe der Grafik und den Pfad der Datei angeben.

Über Gesamtansicht können Sie nach Veränderungen der Ansicht (durch Zoomen und/oder Verschieben der Grafik), wieder die komplette Konstruktion in das Fenster zurückholen.

Wenn Sie die Grafik mehrerer Dokumente vergleichen möchten, fixieren Sie die Fenster, durch Aktivieren des Pin-Icons in der linken unteren Ecke.

zeigt Ihnen alle verknüpften Dokumente bzw. Artikel an. Das aktuelle Dokument ist die Quelle. Es können auch Verknüpfungen unterschiedlichen Verknüpfungstyps sein.

zeigt Ihnen die Dokumente bzw. Artikel, die mit dem aktuellen Dokument als Quelle verknüpft sind. Die Registerkarte ist wie die Registerkarte Verknüpfungen aufgebaut.

zeigt Ihnen die Projekte, in denen das Dokument enthalten ist.

Mit einem RMT-Klick in den leeren Bereich des Projekte-Reiters können Sie über das Kontextmenü Sie eine

• Zuordnung zum neuen Projekt erstellen (es öffnet sich daraufhin die Projekt-Eingabemaske . Das Dokument wird dem darüber neu eingegeben Projekt zugeordnet)
• Zuordnung zum vorhandenen Projekt erstellen (Es öffnet sich die Projektauswahl zur Zuordnung des Dokument zu einem Projekt)

zeigt Ihnen die Mappen, in denen das Dokument enthalten ist.

Mit einem RMT-Klick in den leeren Bereich des Mappen-Reiters können Sie über das Kontextmenü Sie eine

• Zuordnung zur neuen Mappe erstellen (es öffnet sich daraufhin die Mappen-Eingabemaske. Das Dokument wird der darüber neu eingegeben Mappe zugeordnet)
• Zuordnung zur vorhandenen Mappe erstellen (Es öffnet sich die Mappenauswahl zur Zuordnung des Dokument zu einer Mappe)

Existiert zum Dokument ein verknüpftes Notizdokument, so wird von diesem an dieser Stelle eine Vorschau angezeigt.

Diese Registerkarte verschafft einen Überblick über die in HELiOS mitverwalteten Subdokumente der gesamten (CAD-)Modellstruktur des Dokuments.

Entsprechende Icons in der Baumstruktur zeigen dabei den Modelltyp (z. B. Baugruppe, Einzelteil) an und abhängige Bauteile sind direkt als solche erkennbar.

Ferner wird im Inventor-Kontext zu jeder Position angezeigt, ob es sich um eine "reguläre" Party-/ Assembly-Referenze, Parameterreferenze oder 3rd-Party-Referenze handelt.

In der Ergebnislistenkonfiguration der Modellstruktur steht Ihnen der zusätzliche Reiter Modellposition mit Modellpositionsattributen zur Verfügung.

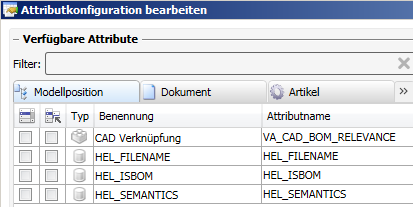

Attributkonfiguration: Modellposition

Hinweise:

Die Modellstruktur-Darstellung ist aktuell nur für Inventor-Dateien bereitgestellt.

Damit die Ergebnislistendarstellung der Modellstruktur funktioniert, muss der Artikelkontext des Kopfteils eindeutig sein. Der Artikelkontext der Unterteile ergibt sich durch das Speichern im CAD-System.

In einigen Fällen (Excel, AutoCAD, Navisworks) wird, wenn keine Modellstruktur, aber eine Dokumentstruktur vorhanden ist, diese dort angezeigt.

Dieser Tab zeigt eine Ergebnisliste aller Dokument an, die sich in der Verwendung des aktiven befinden. D.h., es wird die in HELiOS gespeicherte Datenstruktur abgebildet, welche Subdokumente von einem Dokument referenziert werden.

Sie finden im Tab Verwendung Sortierfunktionen für die Anzeige der Strukturtiefe und die Berücksichtigung von Indexständen:

Stufen: Hier kann ausgewählt werden, in welcher Tiefe die Dokumente angezeigt werden soll. Ist Alle eingestellt, werden alle Stufen angezeigt. Ist sie auf einen bestimmten Wert eingestellt, werden alle Stufen bis zu dieser angezeigt. D.h. , dass bei "1" nur die erste Stufe angezeigt wird, bei "2" die Stufen 1 bis 2, bei "3" die Stufen 1, 2, 3 und so weiter.

Alle Indizes: Es werden alle Indexstände von dem Dokument berücksichtigt. Wenn die Option angeschaltet ist, dann werden auch die Verwendungen der neueren oder älteren Indexstände des Dokuments angezeigt. Wenn die Option ausgeschaltet ist, dann wird nur genau die Verwendung des gerade angezeigten Indexstandes berücksichtigt.

Index ignorieren: Der konkrete Index wird ignoriert. Das heißt, dass nur der jeweils höchste Indexstand in der Verwendung angezeigt wird, wenn diese Option angeschaltet ist. Die Verwendungen werden nur soweit aufgeführt, wie ein höchster Indexstand auch verwendet wird. Wenn z.B. das Element selbst nicht im höchsten Index steht, dann werden keine Verwendungen angezeigt.
