Thema: HiCAD Elementverlegung

Beispiel: Gebohrte Platte

Im folgenden Beispiel wird als Verlegeelement ein gebohrtes Stahlbaublech verwendet. Das Stahlbaublech soll aus einer Skizze abgeleitet werden. Breite und Länge des Bleches sollen variabel sein. Die Bohrungen sollen gleichmäßig linear auf einer Achse angeordnet sein. Die Anzahl der Bohrungen soll automatisch anhand des maximalen Rasterabstandes ermittelt werden. Der Durchmesser der Bohrungen, der Randabstand der Bohrungen sowie der maximale Rasterabstand sollen variabel sein.

• Schritt 1: Erzeugung der Geometrie des Verlegeelementes

• Schritt 2: Parametrisierung des Verlegeelementes
• Schritt 3: Definition eines Einbau-Koordinatensystems
• Schritt 4: Speichern des Verlegeelementes im Katalog

Schritt 1: Erzeugung des Verlegeelementes

Der erste Schritt zum eigenen Verlegeelement ist die Konstruktion des entsprechenden Teils. Konstruieren Sie das gewünschte Teil mit den entsprechenden HiCAD-Funktionen.

Achten Sie darauf, dass die Feature-Erzeugung eingeschaltet ist.

Beispiel:

• Legen Sie eine neue Konstruktion an und wechseln Sie in die Standard-Axonometrie.

• Legen Sie mit der Funktion Skizze > Neu eine neue Skizze an.

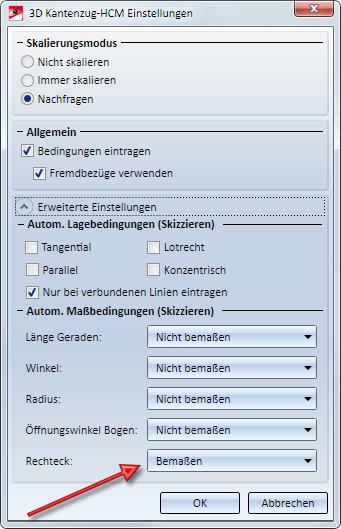

• Aktivieren Sie unter Skizze > HCM > Tools > Einstellungen die Einstellung Rechteck bemaßen. (Zur Parametrisierung sollen später diese Parametermaße verwendet werden.)

• Ziehen Sie mit der Funktion Skizze > Zeichnen > Rechteck ein Rechteck der Größe 330 x 280 auf.

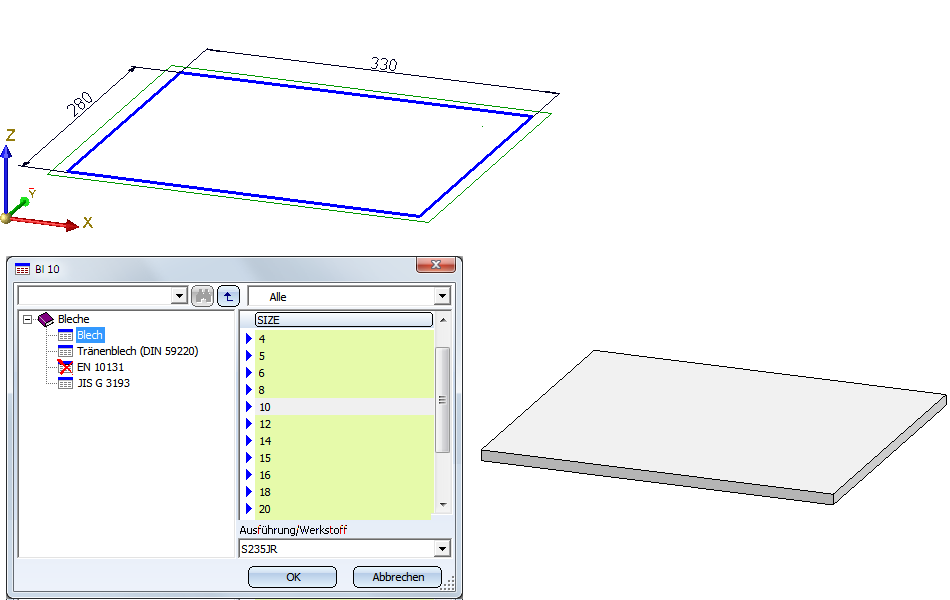

• Leiten Sie aus der Skizze mit der Funktion Stahlbau > Blech neu > a.Skizz...  ein Stahlbau-Blech ab.

• Erzeugen Sie nun die obere Bohrungsreihe mit der Funktion 3D-Standard > Normbearbeitung > Bohr... .
• Legen Sie die Bearbeitungsebene - wie abgebildet - in die Deckfläche der Platte.

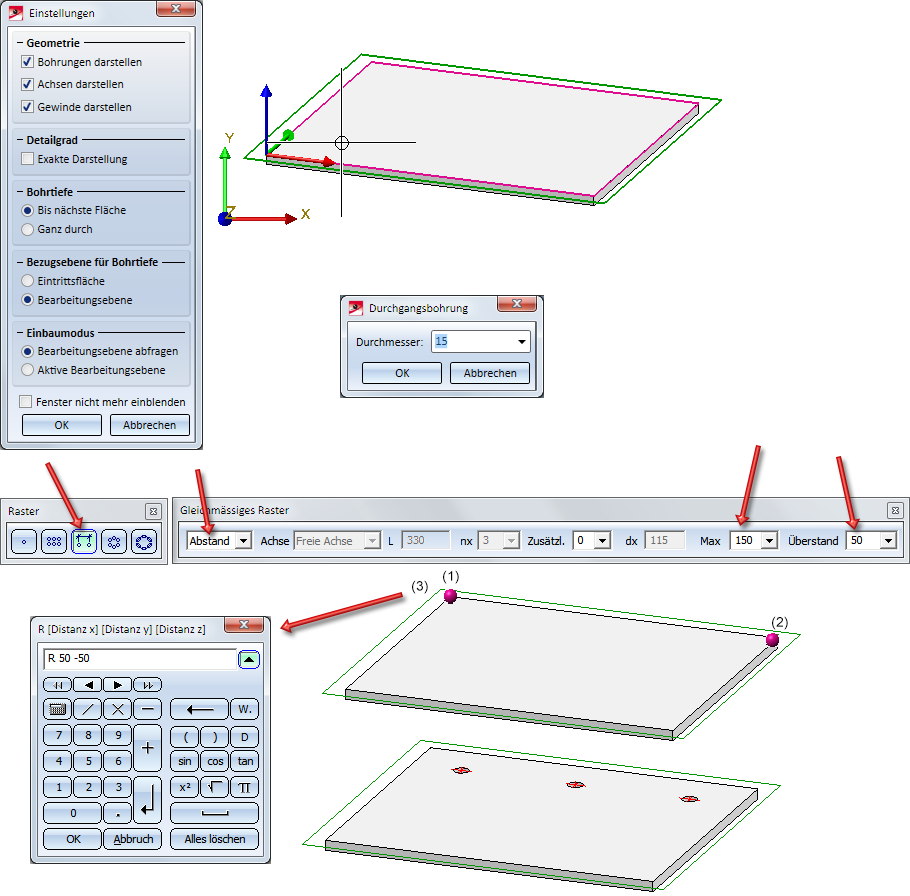

• Die Bohrungen soll direkt mehrfach eingebaut werden, wobei die einzelnen Bohrungen auf einer Achse angeordnet werden sollen. Dazu wählen Sie im Fenster Raster die Option Gleichmäßiges Raster. Wir wollen den maximalen Rasterabstand fest vorgeben, d.h. die Anzahl der Bohrung soll anhand dieses Abstandes automatisch berechnet werden. Dazu wählen Sie im Fenster Gleichmäßiges Raster die Option Abstand und geben dann den maximalen Abstand und den Überstand (Randabstand) ein.
• Bestimmen Sie dann den Anfangs- und Endpunkt der Achse für die Ausrichtung der Bohrungen. Wählen Sie dazu den Anfangspunkt (1) und den Endpunkt (2) der oberen Plattenkante.
• Legen Sie die Einbauposition fest, indem Sie die Punktoption Relativ R (Tastatur) wählen, dann die ENTER-Taste drücken, als Bezugspunkt den Anfangspunkt (3) der oberen Plattenkante wählen und dann die X- und Y-Distanz 50 -50 eingeben.

• Bestimmen Sie analog die untere Bohrungsreihe. Wählen Sie hier als Achse für das gleichmäßige Raster die untere Kante der Plattendecke, Bezugspunkt ist der linke Punkt der Kante (Distanz hier 50 50).

Schritt 2: Parametrisierung des Verlegeelementes

Damit das Verlegeelement bei der Elementverlegung automatisch an die jeweils verwendete Skizze angepasst werden kann, muss es parametrisiert werden. Dies erfolgt durch Vergabe von Variablen oder Formeln und - falls erforderlich - durch Zuweisung von HCM-Bedingungen.

In jedem Fall müssen die Variablen

• i_l und
• i_h

für die Breite und Länge des Verlegeelementes verwendet werden!

Diese Variablen können Sie entweder

• durch Doppelklick auf den entsprechenden Feature-Eintrag,
• mit der Funktion Formel editieren im Feature-Kontextmenü,
• über das Kontextmenü für Parametermaße oder
• mit einem Doppelklick auf ein Parametermaß

zuweisen. Bei einigen Funktionen ist auch die direkte Verwendung von Variablen möglich.

Beachten Sie bitte, dass die Parametermaße nur angezeigt werden, wenn die Sichtbarkeitseinstellungen für Parametermaße entsprechend gesetzt sind. Diese legen Sie mit der Funktion Parametermaße im Kontextmenü für Teile fest. Für das Beispiel sollten Sie die Einstellung Falls Feature aktiv wählen.

• Aktivieren Sie das Feature Blech aus Skizze. Das Blech wird farbig markiert und die Parametermaße werden angezeigt.

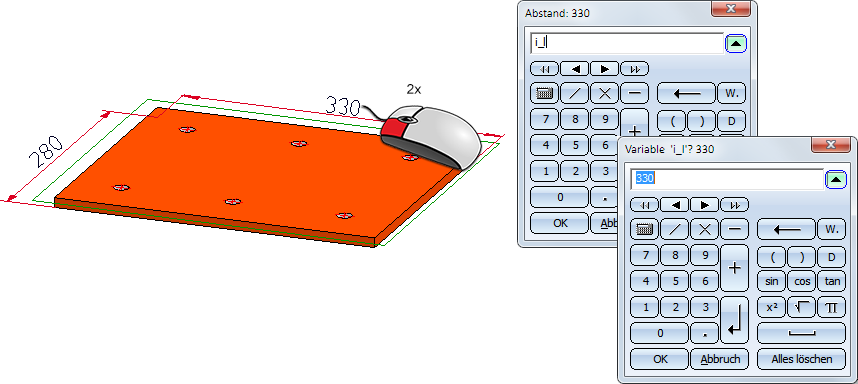

• Doppelklicken Sie auf das Maß 330, geben Sie als Variable i_l ein und als Anfangswert 330.

• Doppelklicken Sie auf das Maß 280, geben Sie als Variable i_h ein und als Anfangswert 280.

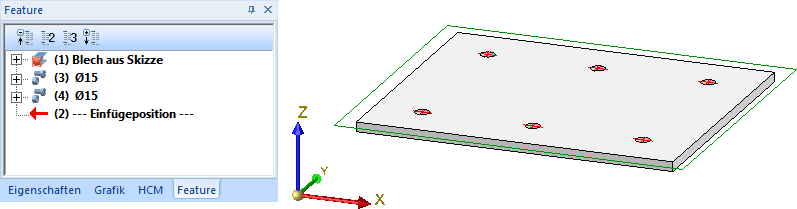

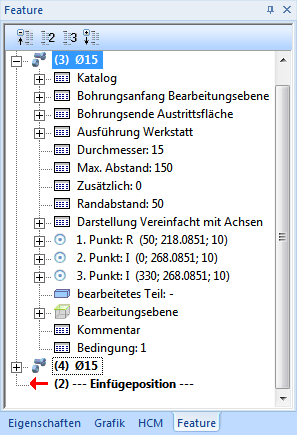

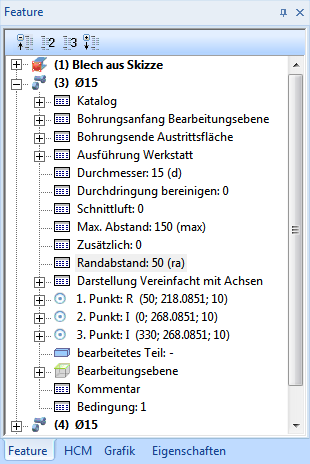

• Öffnen Sie das erste Feature (3) ∅ 15 .

• Doppelklick auf den Feature-Eintrag Durchmesser: 15-> Eingabe der Variable d und Wert 15
• Doppelklick auf den Feature-Eintrag Max. Abstand: 150 -> Eingabe der Variable max und Wert 150.
• Doppelklick auf den Feature-Eintrag Randabstand: 50 -> Eingabe der Variable ra und Wert 50.

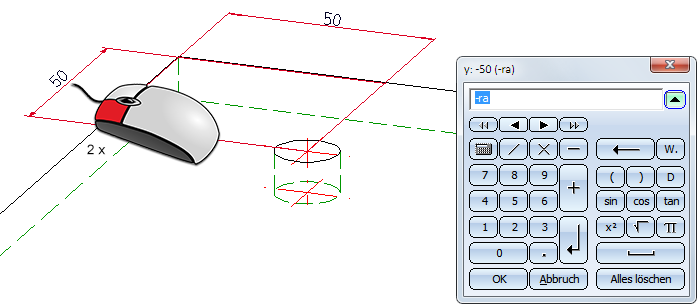

• Der vertikale Abstand zur Oberkante der Platte soll auch gleich dem Randabstand sein. Dazu doppelklicken Sie in der Konstruktion auf das entsprechende Parametermaß und geben dann die Formel -ra ein.(Die negative Eingabe ist deshalb erforderlich, weil wir beim Einbau der Bohrungen als Bezugspunkt den linken Punkt der Plattenkante gewählt haben und die Bohrungen unterhalb - also in negativer y-Richtung - der Kante liegen.

• Verfahren Sie analog für das Feature (4) ∅ 15. Hier entfallen die Werteingaben, da die Variablen bereits belegt sind. Auch hier müssen Sie den vertikalen Abstand zur unteren Kante der Platte parametrisieren. Dazu doppelklicken Sie in der Konstruktion auf das entsprechende Parametermaß und geben dann ra ein (hier positiv, da die Bohrungen oberhalb der Kante also in positiver Y-Richtung liegen).

Achtung:

Ist das Verlegeelement eine Baugruppe, dann müssen alle verwendeten Variablen dieser Baugruppe zugeordnet werden!

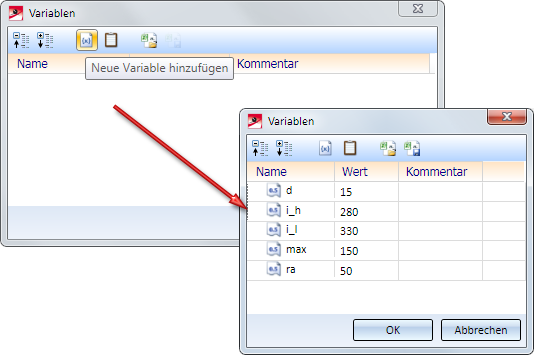

Nehmen wir an, die Platte aus diesem Beispiel gehört zu einer Baugruppe und die Baugruppe soll als Verlegeelement verwendet werden. In diesem Fall müssen die Parameter i_l, i_h, d, max und ra der Baugruppe zugeordnet werden. Dazu klickt man im ICN mit der rechten Maustaste auf den Namen der Baugruppe und wählt im Kontextmenü Eigenschaften > Teilevariablen. Dann klickt man mit der rechten Maustaste in die Variablentabelle, wählt die Funktion Neue Variable hinzufügen und gibt dann den Namen der Variablen und deren Anfangswert ein.

Anschließend lässt sich die Platte wie oben beschrieben parametrisieren.

Schritt 3: Definition des Einbau-Koordinatensystems

Das Einbau-Koordinatensystem (EKS) bestimmt die Einbau-Richtung eines Teils im Raum. Es besteht aus 3 speziellen Punkten:

• dem Ursprung,
• einem Punkt auf der x-Achse
• einem Punkt in der (x,+y)-Halb-Ebene

Wird ein 3D-Teil, dem ein EKS zugeordnet wurde, in eine neue Konstruktion geladen, dann werden die Punkte des EKS in das Welt-Koordinatensystem gelegt. Dadurch ist die Einbau-Richtung im Raum festgelegt.

Die Definition eines Einbau-Koordinatensystems ist insbesondere dann wichtig, wenn das Verlegeelement eine Baugruppe ist. Wird diese Baugruppe im Katalog Elementverlegung gespeichert und ist ihr kein Einbau-Koordinatensystem zugeordnet, dann wird beim Einbau das Teilekoordinatensystem der Baugruppe als Einbau-Koordinatensystem verwendet. Dies kann zu unerwünschten Ergebnissen bei der Elementverlegung führen.

Hinweis:

Nicht alle Baugruppen haben automatisch ein Feature-Protokoll. Dies gilt beispielsweise für Baugruppen, die mit der Funktion Baugruppe bilden erstellt werden oder beim Anlegen neuer Baugruppen mit der Funktion Baugruppe neu. Wenn Sie diesen Baugruppen ein Einbau-Koordinatensystem zuweisen, wird kein entsprechender Feature-Eintrag erzeugt. Um dies zu erreichen, müssen Sie der Baugruppe ein Körpererzeugungs-Feature zuordnen. Dazu klicken Sie mit der rechten Maustaste in das Feature-Fenster der Baugruppe und wählen die entsprechende Funktion im Kontextmenü. Danach wird auch hier die Definition des Einbau-Koordinatensystems als Feature eingetragen.

Fortsetzung des Beispiels:

Wie schon erwähnt, soll das Beispielblech bei der Elementverlegung so eingebaut werden, dass die linke untere Ecke des Bleches in der linken unteren Ecke des gewählten Skizzenbereiches liegt. Daher muss für das Blech-Hauptteil ein Einbau-Koordinatensystem definiert werden.

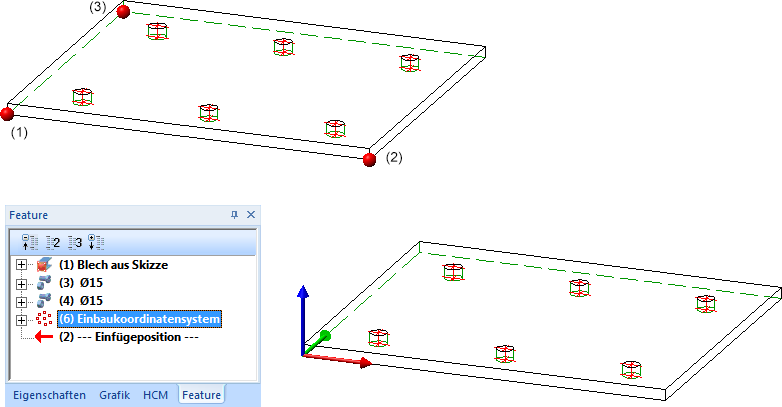

Verwenden Sie die Funktion Konstruktion > Sonstiges > Welt-KS > Einbau-KS definieren wie folgt:

(1) Neuer Nullpunkt des Koordinatensystems

(2) Punkt auf der x-Achse

(3) Punkt auf der y-Achse

Das Einbau-Koordinatensystem wird in das Feature-Protokoll eingetragen.

Damit ist das Verlegeelement fertig und kann jetzt im Katalog gespeichert werden.

Schritt 4: Speichern im Katalog

Um ein Verlegeelement im Katalog zu speichern, verwenden Sie die Funktion Konstruktion > Speichern/Referenzieren > Teil... mit den nachfolgend abgebildeten Einstellungen. Achten Sie in unserem Beispiel darauf, dass das Blech-Hauptteil aktiv ist.

• Wählen Sie anschließend den Ordner aus, in dem das Teil als KRA-Datei gespeichert werden soll. Voreingestellt ist der Ordner Elementverlegung. Neue Ordner können Sie über die Schaltfläche Neuen Ordner erstellen anlegen.
• Verlassen Sie das Fenster mit OK und wählen Sie anschließend unter Verlegeplanung Teile und Bearbeitungen die Tabelle Elementverlegung > Verlegeelemente die Tabelle aus, der das Teil zugeordnet werden soll.

Im Beispiel ist der Ordner Elementverlegung und die Tabelle Beispiel gewählt worden. Wie Tabellen für die Elementverlegung aufgebaut sein müssen erfahren Sie im Abschnitt Der Katalog Elementverlegung (ELV) .

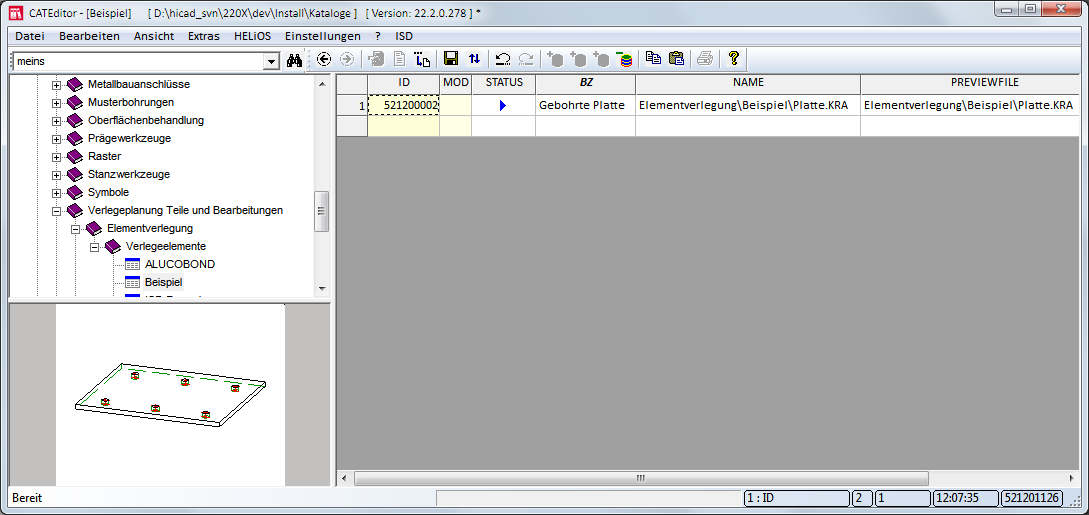

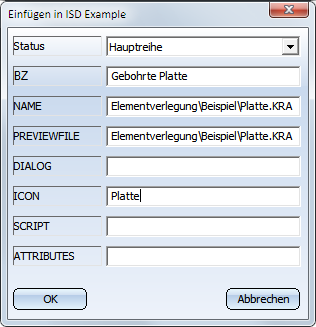

• Anschließend wählen Sie unter Verlegeplanung Teile und Bearbeitungen > Elementverlegung > Verlegeelemente die Tabelle, der das neue Verlegeelement zugeordnet werden soll und geben die entsprechenden Daten ein (siehe auch Der Katalog Elementverlegung).

• Das Feld ICON ist mit dem Teilenamen vorbelegt. Da wir in unserem Beispiel keine schattierte Ansicht verwenden, lässt sich automatisch ein Vorschaubild im EMF-Format erzeugen. Dazu wird die Frage

mit Ja beantwortet. Dadurch wird ein Vorschaubild des Datensatzes Geborhte Platte erstellt und zwar im Unterordner image des für die KRA-Datei gewählten Ordners, also z.B. Ordner Kataloge\Werksnormen\Elementverlegung\image.

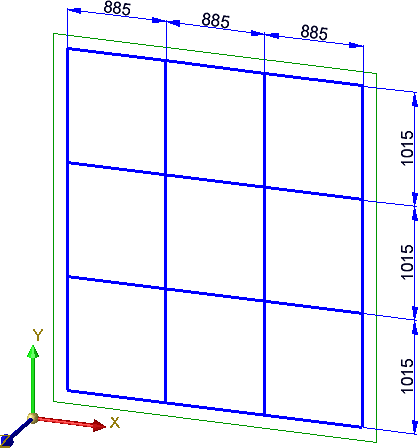

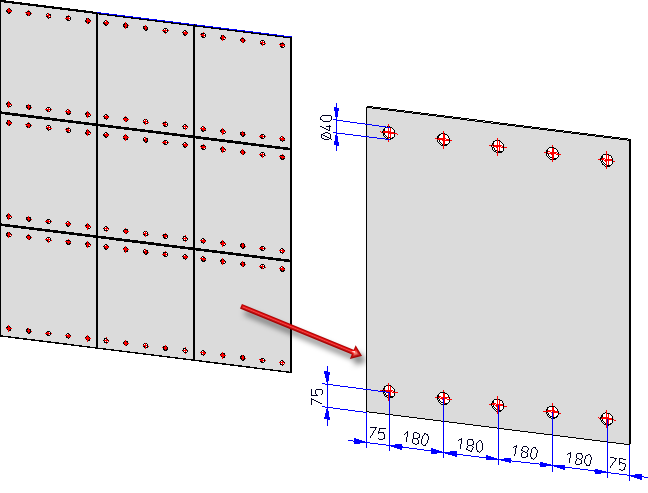

• Das neue Verlegeelement lässt sich nun - beispielsweise auf der abgebildeten Skizze - verlegen.

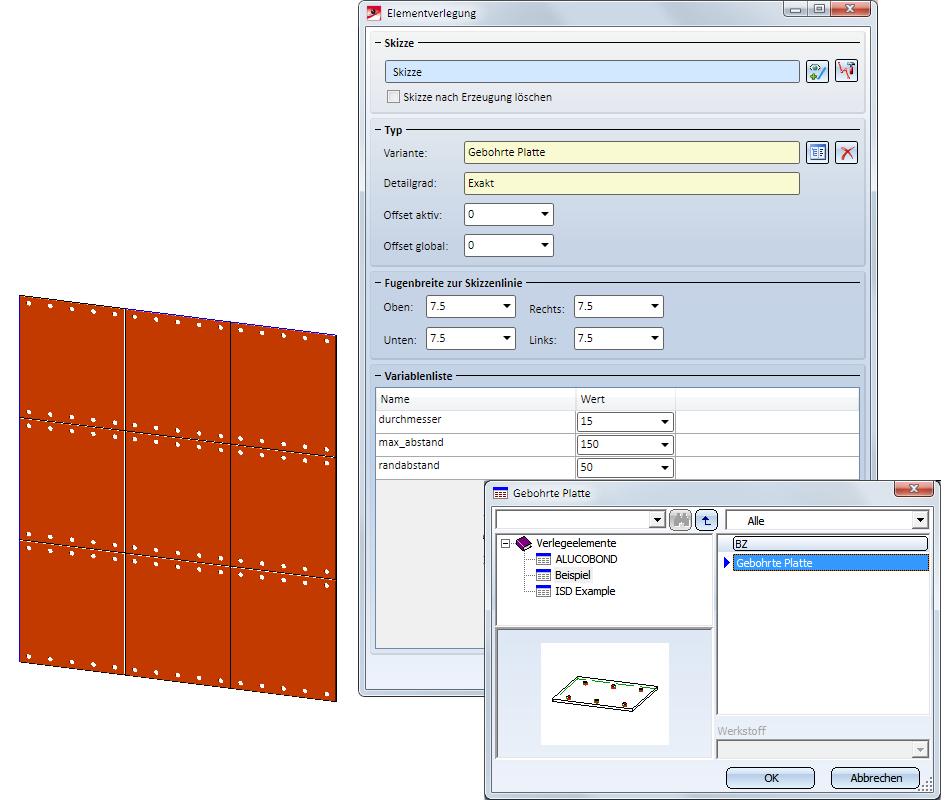

• Dazu aktivieren Sie im Andockfenster Bauwesenfunktionen die Elementverlegung, identifizieren die Skizze, wählen dann das Verlegeelement im Katalog aus und beenden das Dialogfenster Elementverlegung mit OK.

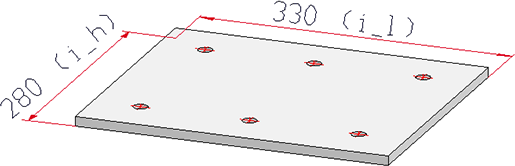

Ergebnis
