Thema: HiCAD Elementverlegung

Kundenspezifische Dialoge für Verlegeelemente - Beispiel

Im Folgenden soll am Beispiel eines kundenspezifischen Verlegeelementes die Erstellung eines kundenspezifischen Dialoges mit dem HiCAD GUI-Creator erklärt werden.

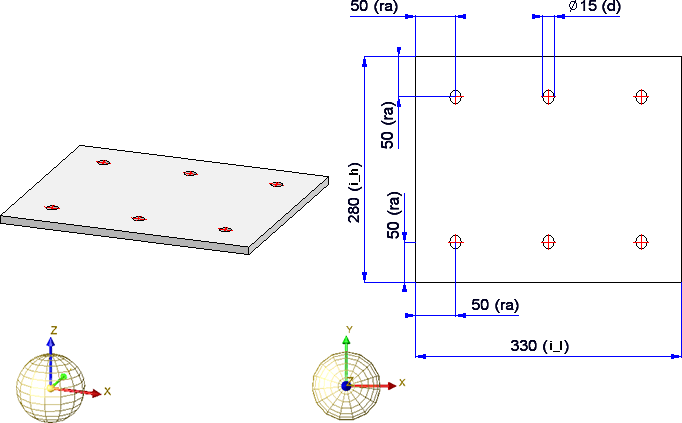

Wird verwenden als Beispiel die gebohrte Platte.

Bevor wir einen Dialog erstellen, soll das Beispiel noch wie folgt erweitert werden:

Im Beispiel wurde bisher ein bestimmtes Halbzeug verwendet, nämlich ein Blech aus der Tabelle Bleche (Tabellen-ID 127) mit der Dicke 10 (Zeilen-ID 3). Wir möchten aber beim Einbau das Halbzeug flexibel auswählen können und definieren wir daher noch eine entsprechende Variable vom Typ Liste. Dazu klicken Sie im ICN mit der rechten Maustaste auf das Blech und wählen Eigenschaften > Teilevariablen. Dann wählen Sie die Funktion Variable hinzufügen und fügen eine Variable, z.B. hz vom Typ Liste ein. Dann klicken Sie mit der rechten Maustaste auf die Zeile mit der neuen Variablen und wählen im Kontextmenü Neue Variable hinzufügen. Den Namen brauchen Sie hier nicht angeben, er wird automatisch festgelegt. Als Variablentyp wählen Sie Zahl und als Anfangswert die Tabellen-ID, z.B. 127 für die Tabelle Halbzeuge > Bleche > Blech. Nach dem Verlassen des Dialoges mit OK wird die Untervariable angelegt, wobei als Name automatisch eine fortlaufende Nummer in eckigen Klammern verwendet wird, z.B. [1]. Analog legen Sie die Variable für die Zeilen-ID an.

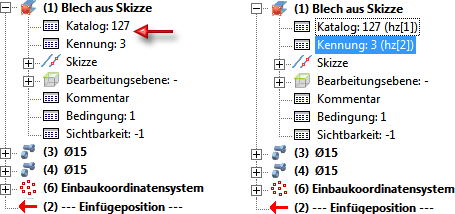

Im Feature des Bleches tragen Sie dann unter Katalog und Kennung die Variablen hz[1] und hz[2] ein.

• Dann wird die geänderte Platte im Katalog Verlegeelemente gespeichert. gespeichert, z.B.


• Für die Benutzeroberfläche benötigen wird nun noch eine CSV-Datei, z.B. Platte_dia.csv mit den Variablen. Dazu klicken Sie im ICN mit der rechten Maustaste auf das Blech, wählen Eigenschaften > Teilevariablen und dann CSV-Export und speichern die Datei z.B unter dem Namen Platte-dia.csv.

Jetzt kann die Gestaltung der Benutzeroberfläche beginnen.

Dazu wird der HiCAD GUI Creator durch Aufruf der Datei

HiCADGUICreatorApp.exe

im HiCAD EXE-Verzeichnis gestartet.

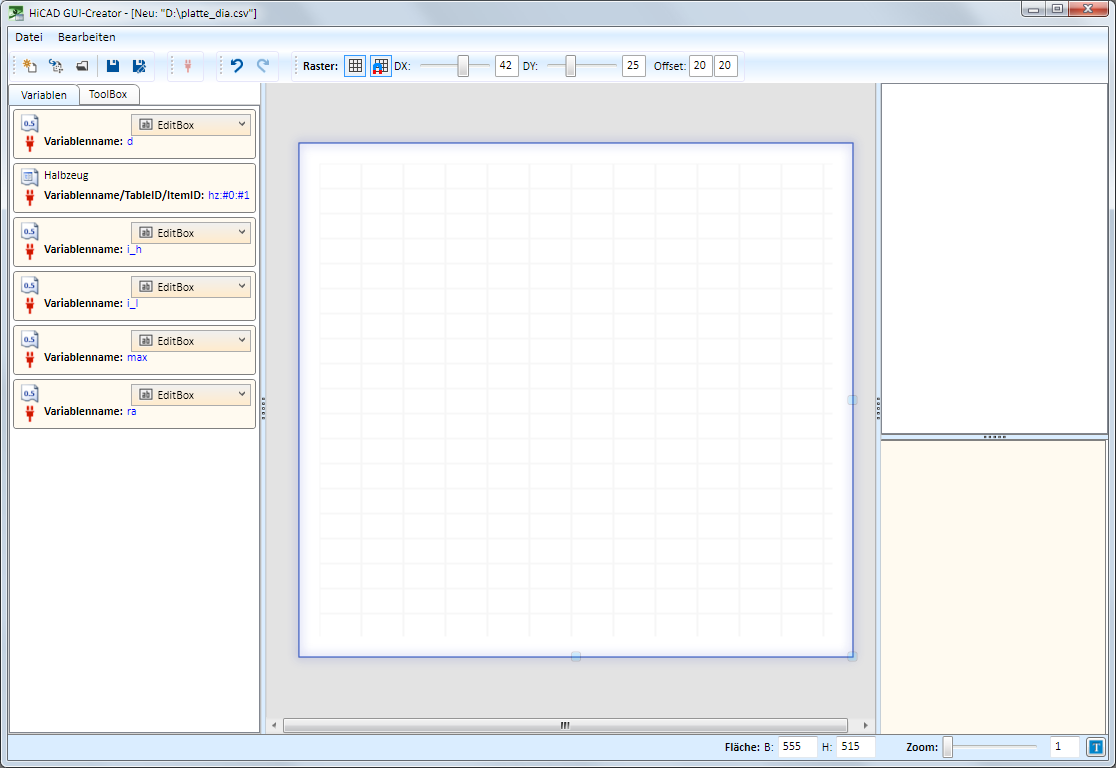

Nach dem Aufruf des Editors wird das Dialogfenster HiCAD GUI-Creator angezeigt. Mit der Funktion Neu wird ein neuer Dialog angelegt. Dazu wird die zuvor gespeicherte Datei Platte_dia.csv benötigt.

Auf der Registerkarte Variablen finden sich dann alle für Platte vergebenen Variablen wieder.

Wie soll der Dialog aussehen?

1. Der Dialog soll aus einem umrandeten Bereich mit dem Titel Parameter bestehen.
2. Der Bereich Parameter soll folgende Felder enthalten:

• die Halbzeugauswahl,

• den Randabstand und
• den maximalen Abstand.

3. Wenn der Durchmesser 0 ist, sollen die Felder Randabstand und Maximaler Abstand nicht angezeigt werden.
4. Neben den Feldern soll ein das Bild angezeigt werden, das sich ändert, wenn der Durchmesser 0 ist (d.h. es wird nicht gebohrt).

Das heißt, wir benötigen eine TopicGroup mit ImageGroup.

Schritt 1: Einfügen des Toolbox-Objektes TopicGroup + ImageGroup

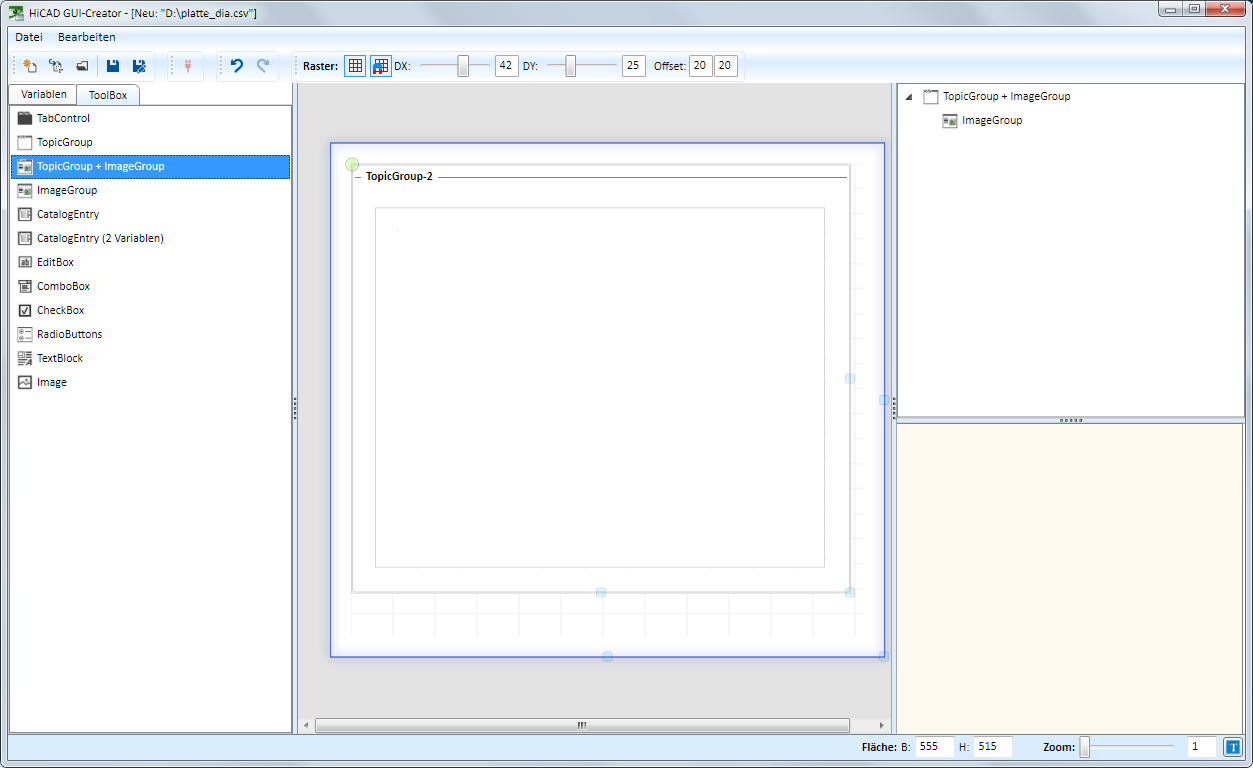

Dazu zieht man aus der Toolbox das entsprechende Objekt einfach in den Dialog.

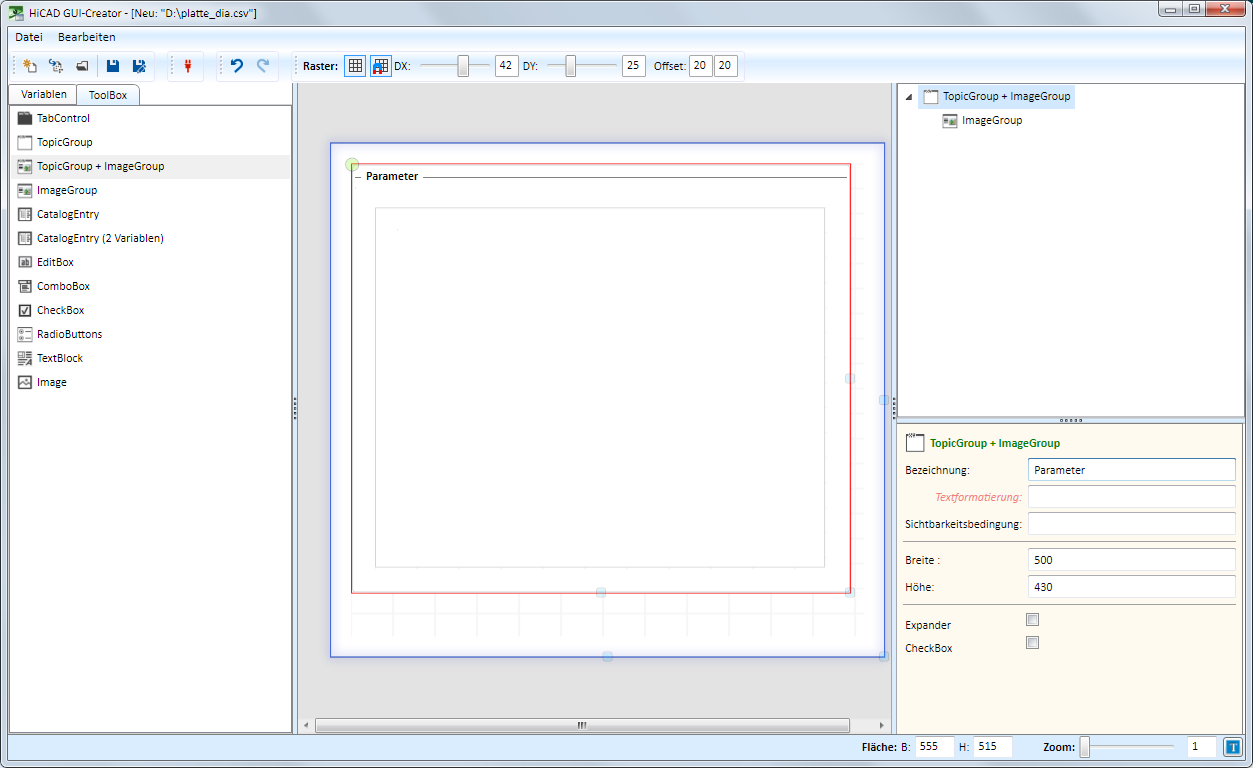

Anschließend markiert man die TopicGroup (rot markiert) und editiert die Parameter wie gewünscht, z.B.

Schritt 2: Füllen der ImageGroup

Wie bereits erwähnt, soll die ImageGroup die Felder

• Halbzeugauswahl,
• Durchmesser,
• Randabstand und
• maximalen Abstand.

enthalten.

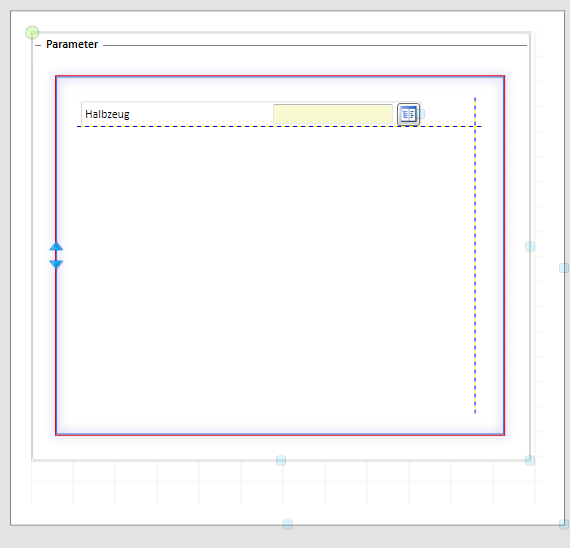

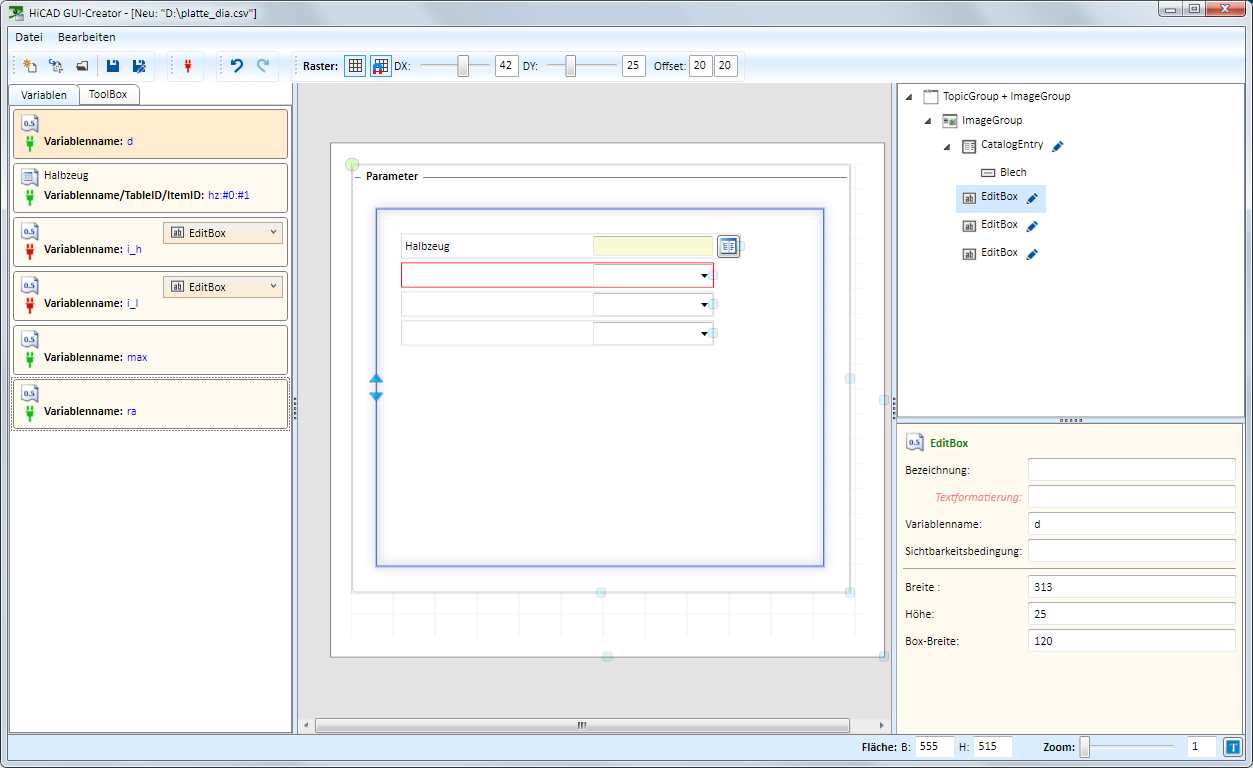

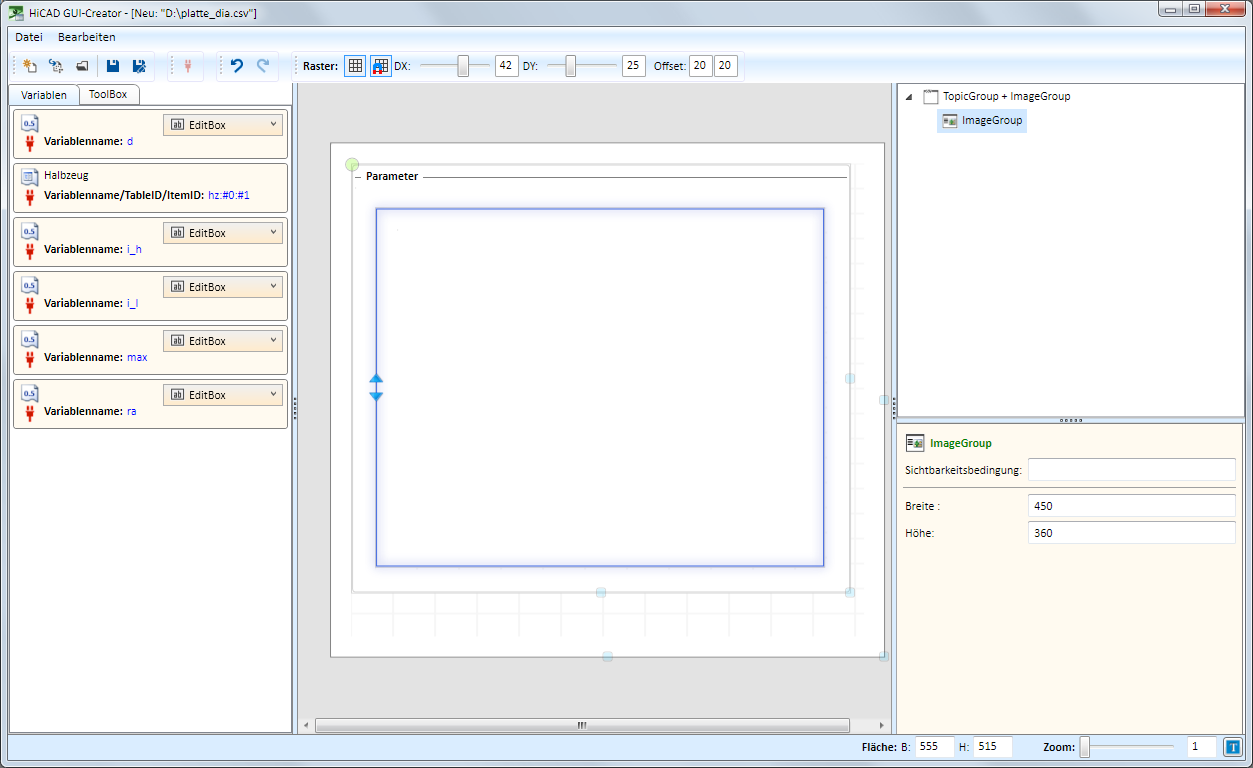

Markieren Sie die ImageGroup und ziehen Sie dann die entsprechenden Variablen in das Objekt.

Die Variablen werden "tabellarisch" ausgerichtet.

Schritt 3: Editieren der Parameter

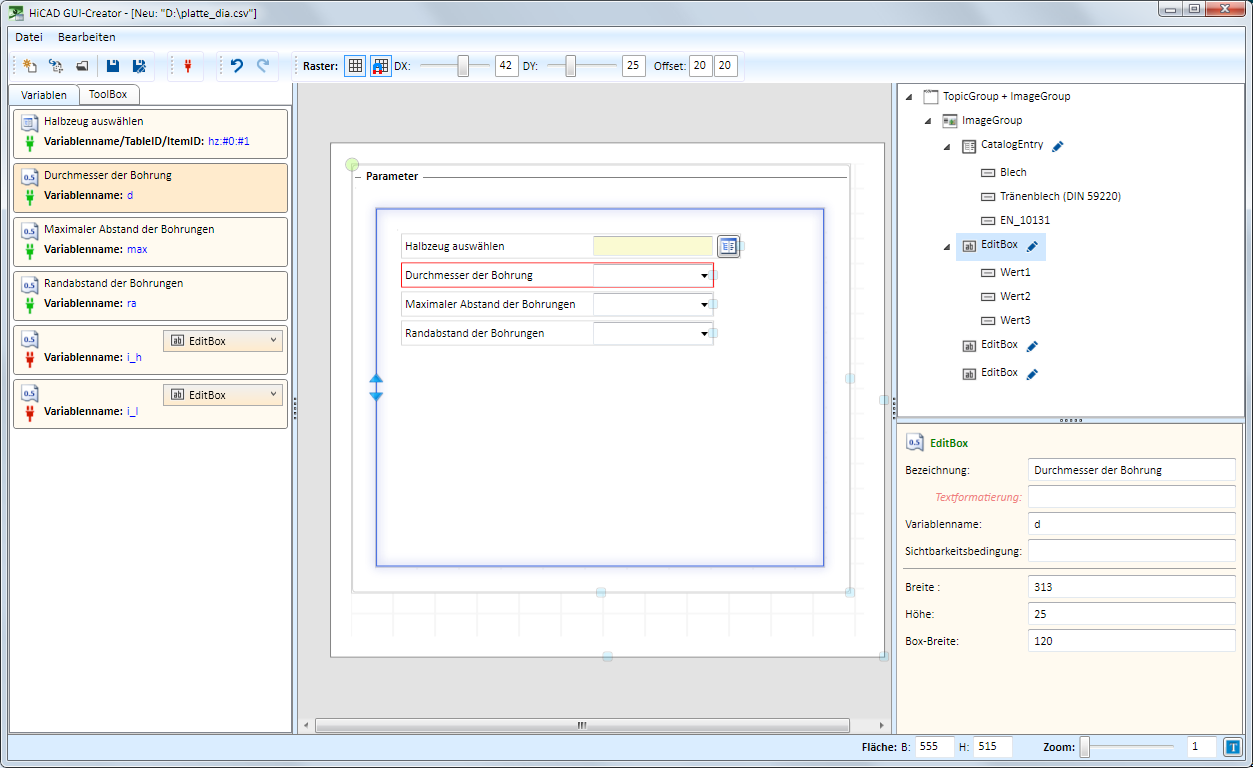

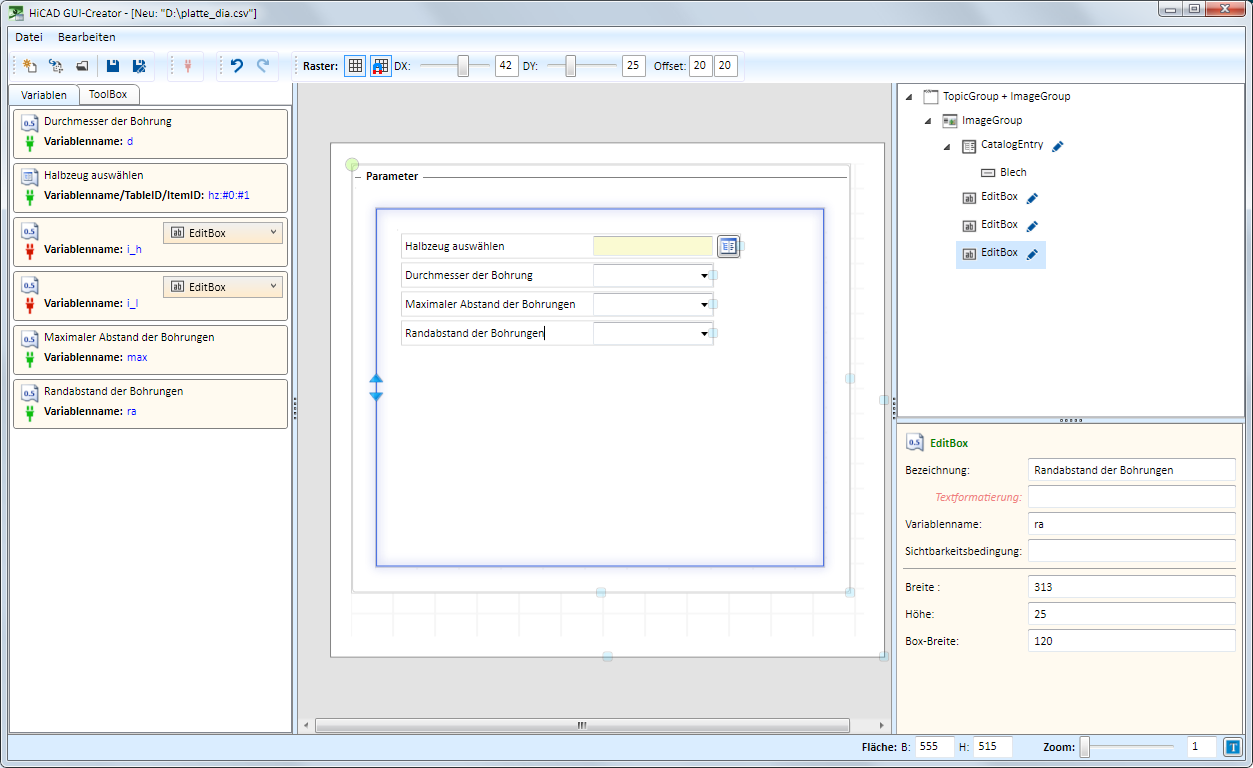

Nun können Sie die Parameter der Felder editieren.

• Geben Sie die Bezeichnung ein.

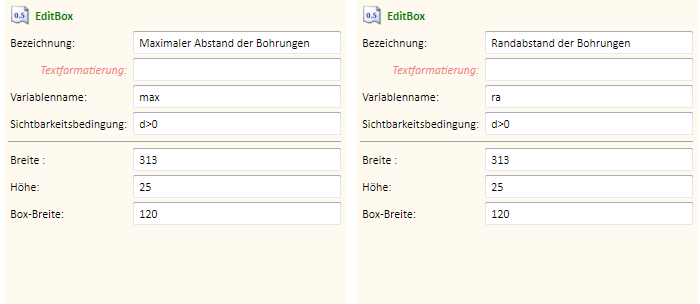

• Legen Sie für die Variablen ra (Randabstand) und max (Maximaler Abstand) Sichtbarkeitsbedingungen fest, da diese nur angezeigt werden sollen, wenn der Durchmesser 0 ist.

• Wenn Sie in der Baumstruktur auf das Symbol klicken, kann die Katalogauswahl bzw. die Auswahlbox bearbeitet werden.

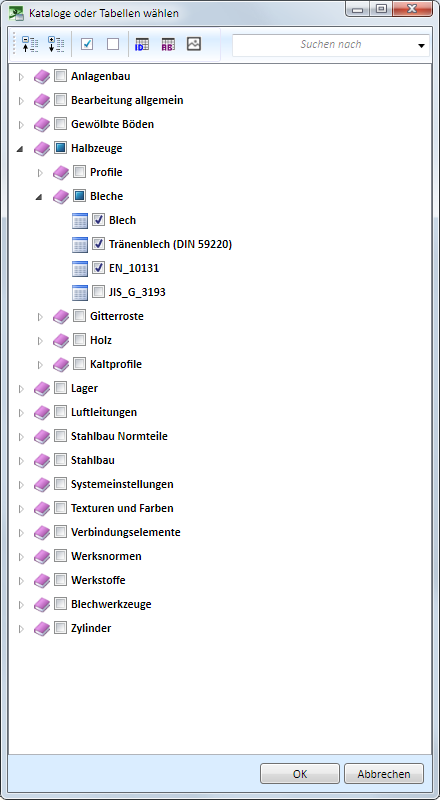

Beispielsweise können Sie für die Halbzeugauswahl die Kataloge festlegen, z.B.

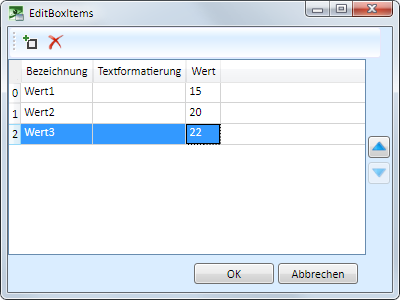

Oder Sie können Werte für den Durchmesser vorgeben, z.B.

Schritt 4: Einfügen der Bilder

Nun sollen noch zwei Bilder eingebaut werden und zwar:

für Durchmesser > 0 und

für Durchmesser = 0

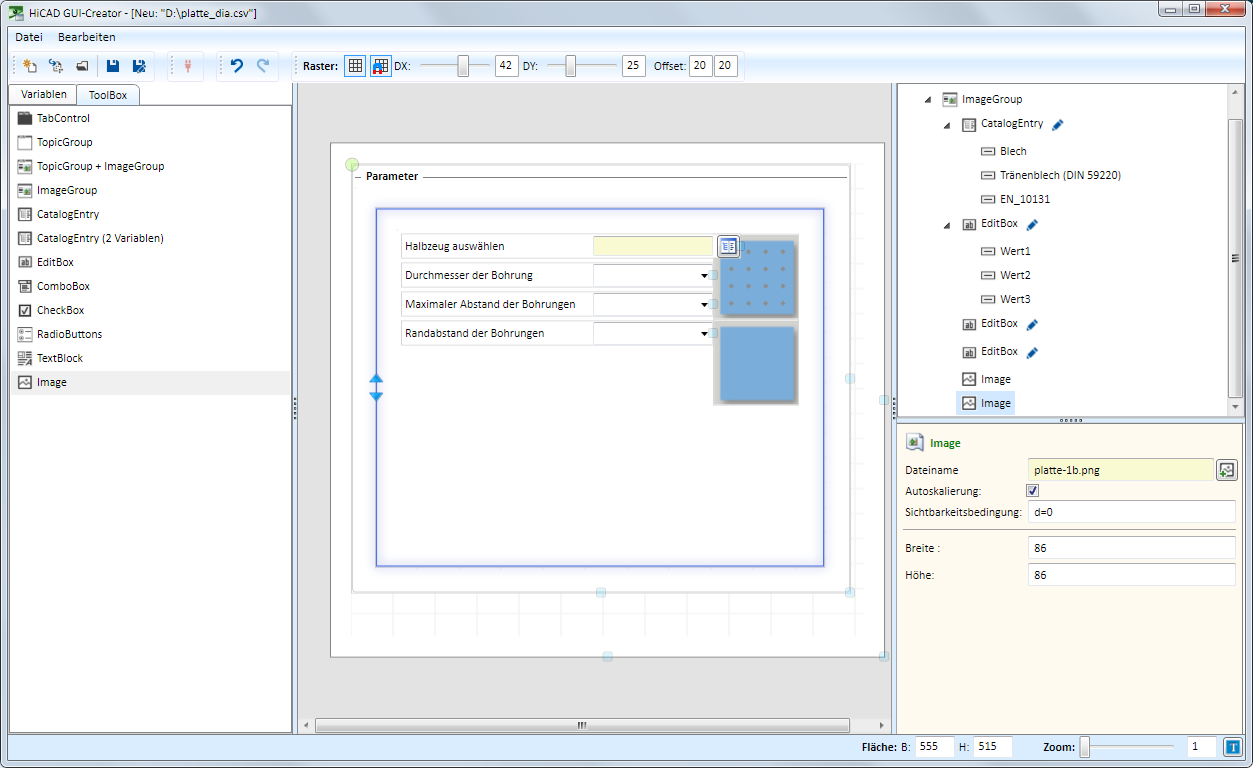

dazu werden zwei Toolbox-Objekte vom Typ Image benötigt, die einfach aus der Toolbox in die ImageGroup gezogen werden.

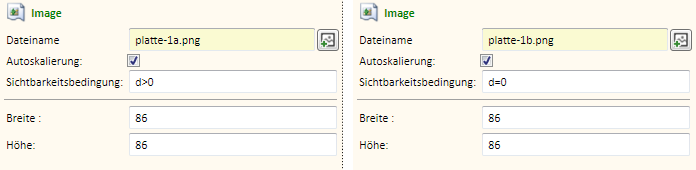

Für beide Bilder muss eine Sichtbarkeitsbedingung definiert werden.

Schritt 5: Speichern des Dialoges und Anpassen des Kataloges

Nun kann der Dialog gespeichert werden, z.B. unter dem Namen Platte_dia.isdgui im Katalog der Elementverlegung > Example.

Diese Datei enthält die verwendeten Bilder, den Dialog im XML-Format und eine Liste der nicht verwendeten Variablen.

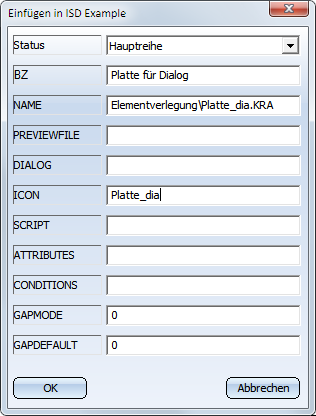

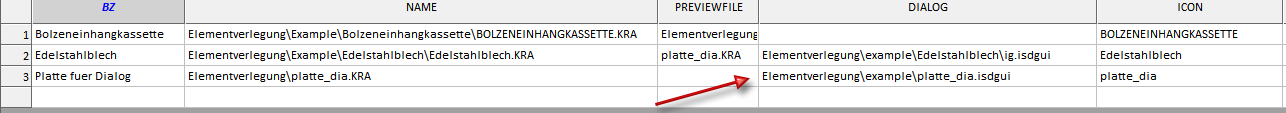

Um den Dialog verwenden zu können, muss er nun noch im Katalogeditor dem entsprechenden Verlegeelement zugeordnet werden, z.B.

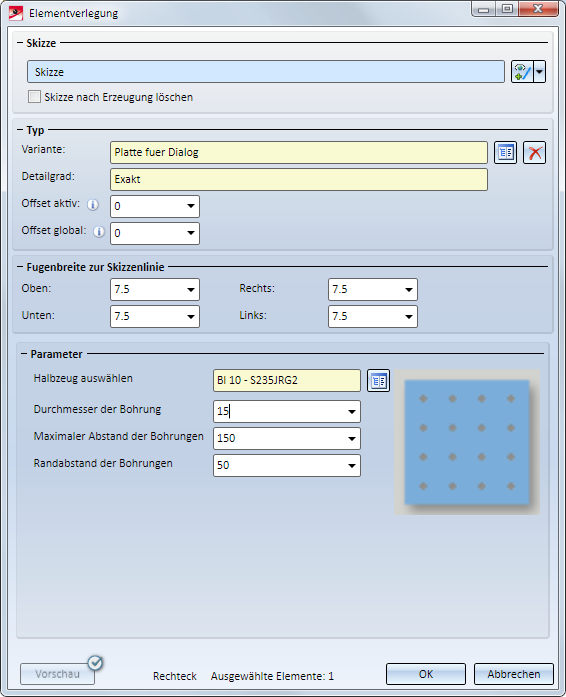

Wird nun das Verlegeelement für die Elementverlegung ausgewählt, dann wird dieser Dialog angezeigt:

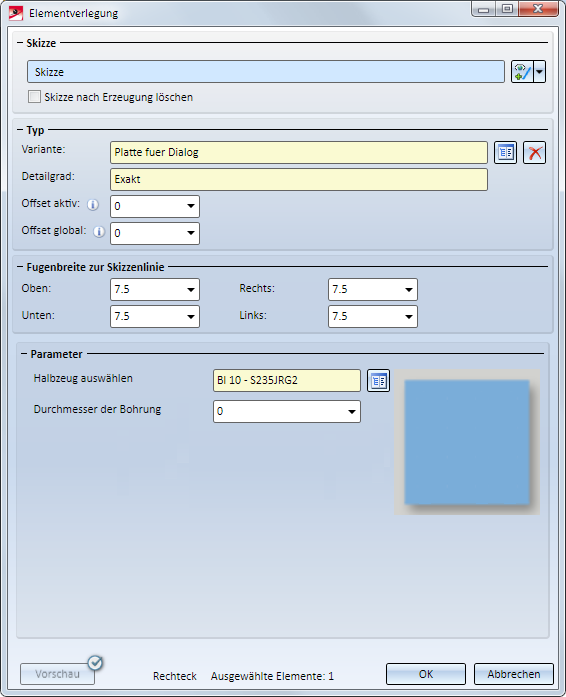

Wird der Wert für den Durchmesser auf 0 gesetzt, dann sieht der Dialog folgendermaßen aus:
