HiCAD GUI-Creator - ComboBox

Dieses Toolbox-Objekt definiert ein Feld mit vordefinierter Auswahlliste, d.h. Im Dialog kann hier nur ein Eintrag der Auswahlliste ausgewählt werden, manuelle Eingaben sind nicht möglich.

Die Einträge der Auswahlliste sind untergeordnete Einträge.

ComboBox

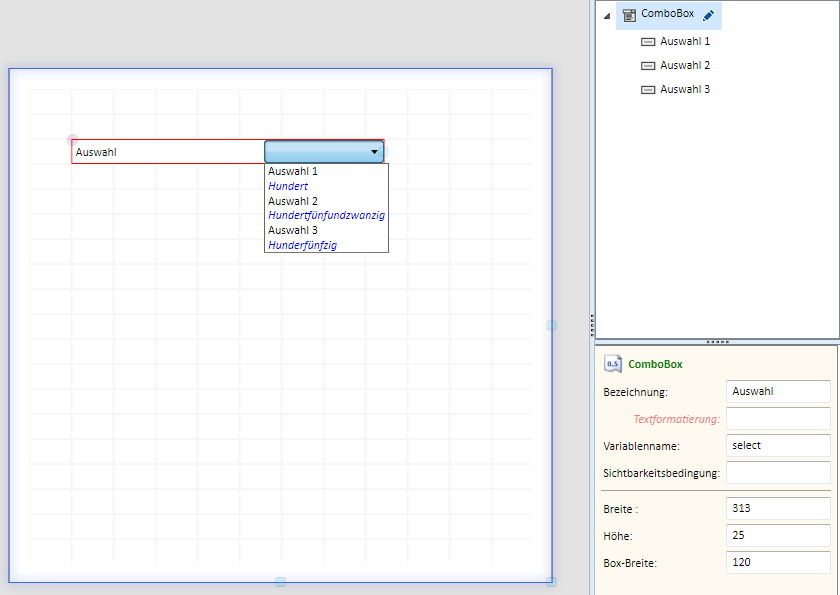

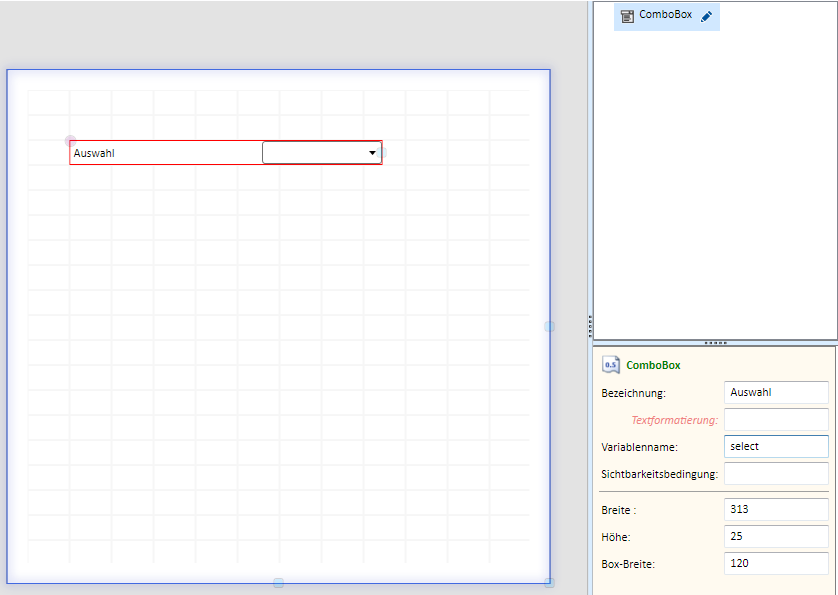

Beispiel

Parameter ComboBox	Parameter Untereinträge
Bezeichnung Textformatierung Variablenname Sichtbarkeitsbedingung Breite Höhe Breite der Auswahlbox	Bezeichnung Textformatierung Wert Beschreibung

Parameter ComboBox

Parameter Untereinträge

Bezeichnung
Textformatierung
Variablenname
Sichtbarkeitsbedingung
Breite
Höhe
Breite der Auswahlbox

Bezeichnung
Textformatierung
Wert
Beschreibung

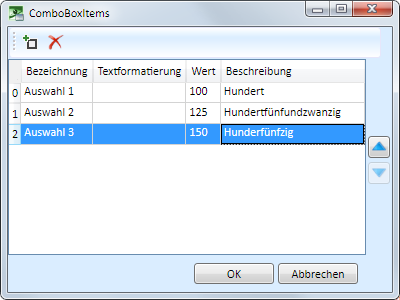

Wie beim Objekt EditBox kann die Auswahlbox durch einen Klick auf das Symbol Bearbeiten in der Baumstruktur bearbeitet werden.

Im Unterschied zum Objekt EditBox sind die Einträge der Auswahlliste hier zweizeilig. Der Text der zweiten Zeile wird in der Spalte Beschreibung definiert.

Um eine neue Zeile hinzuzufügen, klicken Sie auf das Symbol , zum Löschen einer Zeile auf .

Mit den Pfeilsymbolen lässt sich die Reihenfolge der Einträge ändern.

Jede neue Zeile muss mit der RETURN-Taste beendet werden.

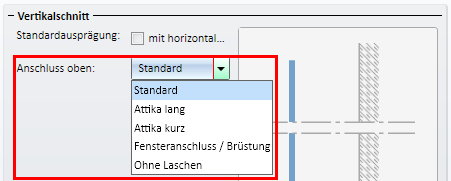

Beispiel mit Auswahlbox
