HiCAD GUI-Creator - EditBox

Dieses Toolbox-Objekt definiert ein Eingabefeld mit Editiermöglichkeit und Auswahlliste, d.h. im Dialog kann hier ein Wert eingegeben oder aus der Liste ausgewählt werden.

Die Einträge der Auswahlliste sind untergeordnete Objekte.

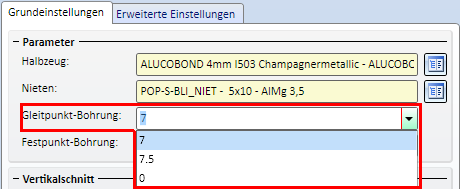

EditBox mit Auswahlliste

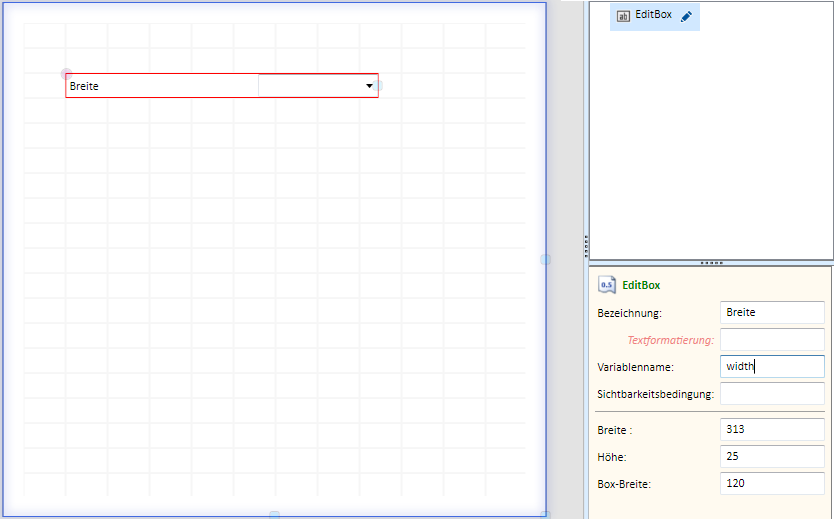

Beispiel

Parameter EditBox	Parameter Untereinträge
Bezeichnung Textformatierung Variablenname Sichtbarkeitsbedingung Breite Höhe Breite der Auswahlbox	Bezeichnung Textformatierung Wert

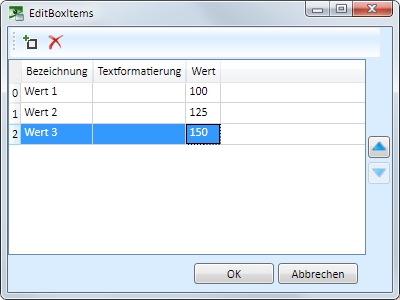

Durch einen Klick auf das Symbol Bearbeiten in der Baumstruktur kann die Auswahlbox bearbeitet werden, z.B.

Um eine neue Zeile hinzuzufügen, klicken Sie auf das Symbol , zum Löschen einer Zeile auf .

Mit den Pfeilsymbolen lässt sich die Reihenfolge der Einträge ändern.

Jede neue Zeile muss mit der RETURN-Taste beendet werden.

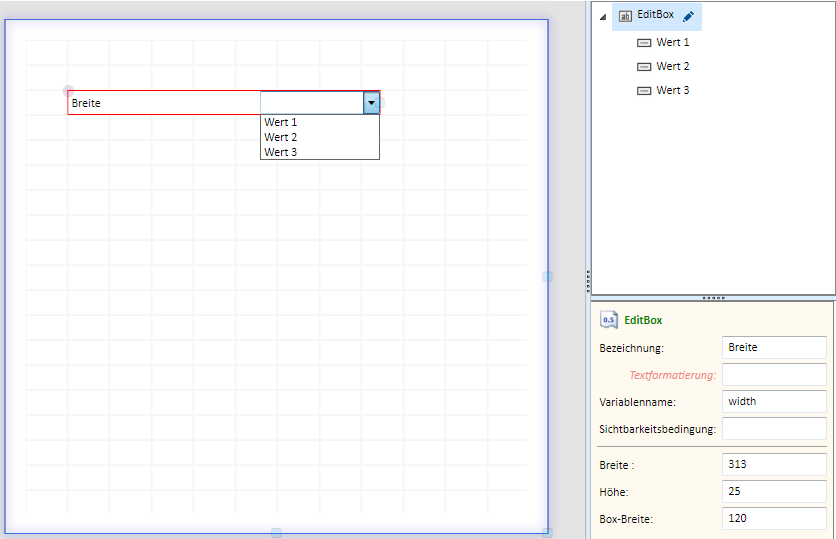

Beispiel mit Auswahlbox

Hinweis:

Die Bezeichnung dient hier nur als Name der Einträge. Im Dialog werden zur Auswahl die Inhalte der Spalte Wert angezeigt.

Kundenspezifische Dialoge für Verlegeelemente • HiCAD GUI Creator - Variablen • HiCAD GUI Creator - Toolbox
