Thema: HiCAD Blech

Neue Biegezone mit Einschneiden

Kantblech > Biegezone > Einschneiden

Mit dieser Funktion verbinden Sie nachträglich zwei Bleche durch eine Biegezone. Bei unterschiedlichen Blechtiefen wird automatisch ein Einschnitt vorgenommen. Die Blechtiefe des Bleches, an das angekantet wird, bleibt dadurch erhalten.

1. Identifizieren Sie die Längskanten der Stirnseiten der Bleche.

Das erste Blech wird bis zur Stirnkante des zweiten Bleches eingeschnitten.

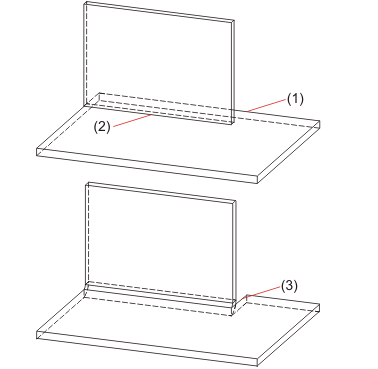

(1) Erste Stirnseite
(2) Zweite Stirnseite
(3) Erstes Blech eingeschnitten, Biegezone eingefügt
