Thema: HiCAD Blech

Lasche ohne Biegezone ankanten

Zum Ankanten von Laschen ohne Biegezone stehen Ihnen zwei Funktionen zur Verfügung:

• Lasche an eine Kante ankanten
• Lasche begrenzt durch 2 Punkte ankanten

Lasche an Kante ohne Biegezone

Kantblech > Ankanten > ohne Biegezone

Mit dieser Funktion kanten Sie Laschen ohne Biegezone durch Identifizieren der Anschlusskante an. Die Voreinstellung der Schnittluft in den Technologieparametern erzeugt einen Abstand zwischen den bereits bestehenden und dem neuen Blechteil.

Sie können nachträglich eine Biegezone, mit der Funktion Biegezone mit Kürzen des Anschlussbleches oder Biegezone mit Einschneiden des Anschlussbleches anfügen.

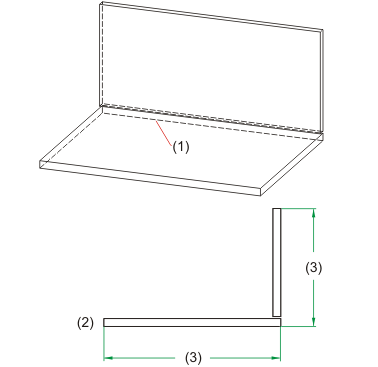

(1) Anschlusskante
(2) Seitenansicht
(3) Schenkellänge

Lasche begrenzt durch 2 Punkte

Kantblech > Ankanten > PullDown-Menü Ohne Biegezone > 2 Punkte

Mit dieser Funktion kanten Sie Laschen ohne Biegezonen, mit einer über 2 Punkte definierten Breite, an. Die Höhe bzw. Länge und der Biegewinkel der Lasche werden im Dialogfenster Technologieparameter definiert. Die Voreinstellung der Schnittluft erzeugt einen Abstand zwischen den bereits bestehenden und dem neuen Blechteil.

1. Identifizieren Sie die Anschlusskante.
2. Bestimmen Sie die beiden Punkte für die Breite der anzufügenden Lasche.

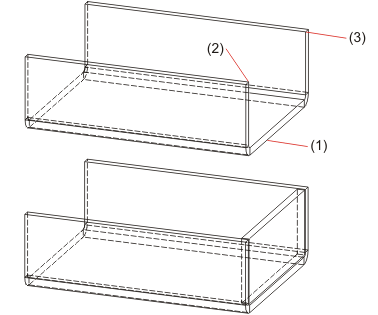

(1) Anschlusskante
(2) Erster Punkt
(3) Zweiter Punkt

Mit der rechten Maustaste können Sie nach der Wahl der Funktion die Technologieparameter aufrufen und ändern.
