Verwaltung + BIM

Die Dokument- und Zeichnungsverwaltung im Bauwesen (kurz: Verwaltung + BIM) ist mit ihren Funktionen für das Building Information Modeling (kurz BIM) eine Lösung für das CAD-unabhängige zentrale Daten- und Prozessmanagement von Projekten, Dokumenten, Bauteilen, Produktstrukturen und Mappen, mit komfortablen Eingabe-, Such- und Ausgabefunktionen sowie einer flexiblen PDM-orientierten Benutzer- und Gruppenverwaltung. Konfigurierbare Klassifizierungsstrukturen, Workflows und Indexmechanismen stehen zur unternehmensspezifischen Steuerung von Prozessen zur Verfügung.

Verwaltung + BIM arbeitet projektorientiert und hilft Konstrukteuren selbst bei komplexen Projekten den Überblick zu behalten. Ständig wiederkehrende Aufgaben lassen sich hier einfach per Knopfdruck ausführen. Beispiele sind:

die Gleichteilerkennung und Positionierung,

die automatische Erkennung von Fertigungszeichnungen, die aktualisiert oder noch erstellt werden müssen,

das automatische Ausfüllen der Zeichnungsköpfe,

die automatische Erstellung und Aktualisierung von Kunden- und Montagezeichnungen,

die Indexverwaltung bei Änderungen,

die automatische Erstellung und Aktualisierung von Fertigungsunterlagen wie Stücklisten, DXF-Dateien, PDF-Dateien etc.

Bitte beachten Sie:
Die Dokument- und Zeichnungsverwaltung im Bauwesen (Verwaltung + BIM) ist nicht zu verwechseln mit der "normalen" HiCAD - HELiOS Kopplung. Ist Verwaltung + BIM aktiv, dann sind die HELiOS-Aktionen an die HiCAD Speicher-Funktion geknüpft. Erst wenn die Konstruktion in HiCAD gespeichert wird, wird die HELiOS Funktionalität unter Verwaltung + BIM aktiv. Das bedeutet, Sie können Ihre Modelle ganz normal konstruieren ohne sich zunächst um irgendwelche Datenbankeinstellungen kümmern zu müssen. Dies passiert automatisch, wenn Sie Ihre Konstruktion speichern. Dann wird der Artikelstamm automatisch vergeben/aktualisiert, die Produktstrukturen werden erzeugt/aktualisiert u.v.m.

Damit die Verwaltung Ihrer Konstruktionen beim Einsatz von HiCAD Verwaltung + BIM ohne Komplikationen verläuft, muss die Arbeitsumgebung richtig eingerichtet sein und es müssen bestimmte Regeln eingehalten werden. Lesen Sie daher bitte unbedingt die Informationen im Abschnitt Voraussetzung für ein reibungsloses Arbeiten.

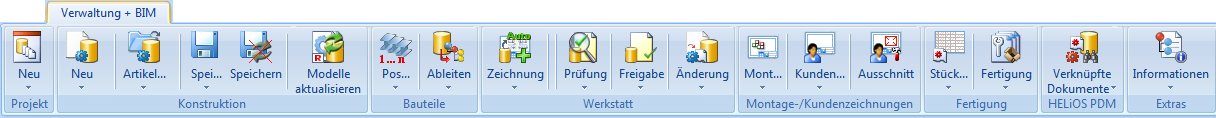

Alle Funktionen finden Sie zentral auf der Registerkarte Verwaltung + BIM.

Die Vorteile im Überblick:

Sicheres datenbankgestütztes Teile- und Konstruktionsmanagement für das projektorientierte 3D-Engineering

Aktueller und CAD-unabhängiger Zugriff auf Gleichteil-, Positionierungs- und Geometrieinformationen der 3D-Konstruktion im gesamten Unternehmen

Stücklistenausgabe und Verwendungsnachweis auch außerhalb der CAD-Umgebung

Automatisierte Aktualisierung der Datenbank-Teile- und Konstruktionsattribute beim Speichern der 3D-Konstruktion sowie bei der Generierung und Aktualisierung von Fertigungszeichnungen und anderen Unterlagen

Intelligente Prüfung auf Teile ohne Fertigungszeichnung und auf nicht aktuelle Fertigungs-, Montage und Genehmigungszeichnungen, mit Zusatzfunktionen zur Neuerstellung und Aktualisierung verknüpfter Zeichnungen

Stets aktuelle Produktstruktur

Direkter Zugriff auf Rechte- und -Workflow-Status der Bauteile, verknüpfte Fertigungs-, Montage- und Genehmigungszeichnungen und Teileverwendungsnachweis innerhalb der Konstruktion

Flexibel konfigurierbar und erweiterbar zur optimalen Integration in bestehende Kunden-IT-Umgebungen.
