Zeichnungsableitung: Zeichnung aktualisieren

Konstruktion > Positionierung/Detaillierung > Zeichn... > Zeichnung aktualisieren

Verwenden Sie diese Funktion, um eine bereits vorhandene Zeichnungsableitung nach Änderungen der Konstruktion zu aktualisieren oder zu ergänzen. Darüber hinaus können Sie durch die Aktualisierung auch Lücken in der Zeichnung schließen, die beispielsweise beim Löschen unnötiger Ansichten entstehen können.

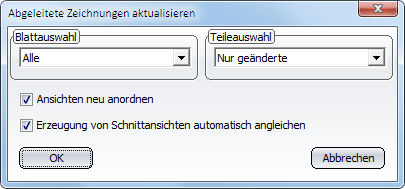

Nach dem Aufruf der Funktion wird das Dialogfenster Abgeleitete Zeichnungen aktualisieren angezeigt.

Wählen Sie das zu aktualisierende Blatt in der Listbox Blattauswahl aus. Sollen alle Blätter aktualisiert werden, dann wählen Sie den Eintrag Alle.
Bestimmen Sie unter Teileauswahl, welche Teile bei der Aktualisierung berücksichtigt werden sollen:

Alle

Nur geänderte

Einzeln wählen

Auswahlliste

Sollen die Ansichten der aktualisierten Blätter nicht neu angeordnet werden, beispielsweise um eigene Ansichtsverschiebungen beizubehalten, dann deaktivieren Sie die Checkbox Ansichten neu anordnen.
Über die Checkbox Erzeugung von Schnittansichten automatisch abgleichen bestimmen Sie, wie im Falle noch fehlender Schnittansichten und nicht mehr benötigter Schnittansichten verfahren wird. Ist die Checkbox aktiv, dann wird folgendermaßen verfahren:

Schnittansichten, die durch nachträglich (nach der Erstellung der Zeichnung) neu hinzugefügte Anbauteile erforderlich geworden sind, werden automatisch erzeugt.

Schnittansichten, die durch nachträglich (nach der Erstellung der Zeichnung) gelöschte Anbauteile nicht mehr erforderlich sind, werden automatisch gelöscht.

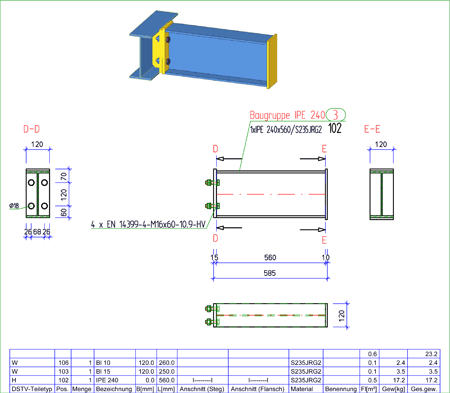

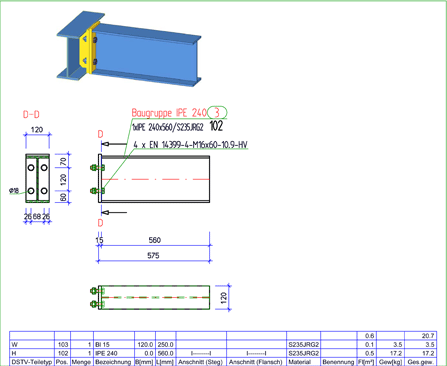

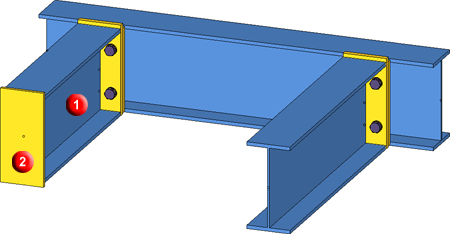

Beispiel

Um die Aktualisierung auszuführen, verlassen Sie das Fenster mit OK. Haben Sie unter Teileauswahl den Eintrag Einzeln wählen aktiviert, dann fordert HiCAD Sie auf, das gewünschte Stahlbauteil zu identifizieren.

Hinweise:

Um eine Auswahlliste zu erstellen, identifizieren Sie mit gedrückter STRG-Taste die Stahlbauteile, die bei der Aktualisierung der Werkstattzeichnung berücksichtigt werden sollen. Dies ist sowohl im ICN als auch in der Konstruktion möglich. Sie können die Teile auch über ein Rechteck auswählen, indem Sie in der Konstruktion bei gedrückter STRG-Taste mit der linken Maustaste das gewünschte Rechteck aufziehen. Anschließend aktivieren Sie die Funktion Zeichnungsableitung aktualisieren.
Wenn Sie bereits positionierte Profile bearbeiten, werden die Positionsnummern dieser Teile mit einem * versehen. Vor der Aktualisierung der Werkstattzeichnung müssen Sie die geänderten Profile erneut positionieren.
Haben Sie Ihre Konstruktion um weitere Bauteile/Baugruppen ergänzt, dann bleiben beim Ändern einer Werkstattzeichnung die vorhandenen Ansichten erhalten. Zusätzliche Zeichnungen werden, abhängig von den Filtereinstellungen, eingefügt.
Die Rahmen der Ansichtsgruppen werden automatisch an die ggf. geänderte Größe der Ansichtsgruppe angepasst.
Zum Löschen von Ansichten einer Werkstattzeichnung verwenden Sie die Löschfunktionen für Ansichten - entweder in der Registerkarte Ansicht des ICN oder im Grafikfenster.
Beim Laden von Szenen mit Aktualisieren referenzierter Teile wird die Werkstattzeichnung nicht automatisch aktualisiert.
Individuell ergänzte Bemaßungen und Beschriftungen werden bei Zeichnungsaktualisierungen beibehalten und aktualisiert – auch 3D-Maße !
Individuell erzeugte 2D / 3D - Ansichten, Schnitte und Details werden bei Zeichnungsaktualisierungen beibehalten und geometrisch aktualisiert.
Für externe PDM-verwaltete Szenen lässt sich jetzt im Konfigurationsmanagement einstellen, ob bei der Aktualisierung der Zeichnungsableitung fehlende Schnittansichten erzeugt werden soll. Die Einstellung erfolgt unter ... > Automatische Zeichnungsableitung > Fertigungszeichnung über den Parameter Erzeugung von Schnittansichten beim Aktualisieren PDM-verwalteter Szenen anpassen. Die Default-Einstellung ist 0 (nicht anpassen).

Analog lässt für externe PDM-verwaltete Szenen auch die automatische Neuanordnung von Ansichten abschalten. unter ... > Automatische Zeichnungsableitung > Fertigungszeichnung über den Parameter Ansichten neu anordnen beim Aktualisieren PDM-verwalteter Szenen. Die Default-Einstellung ist 1 (neu anordnen).

Ändert sich der Ansichtsmaßstab bei den Ansichten einer Werkstattzeichnung, dann werden beim Aktualisieren der Werkstattzeichnung auch manuell erzeugte Ansichten entsprechend angepasst. Dabei bleiben Ansichtsverknüpfungen erhalten, d.h. manuell erstellte Ansichten bleiben auch nach der Maßstabsänderung fluchtend verknüpft. Bei Detailansichten oder begrenzten Schnittansichten wird der Maßstab immer in der Relation geändert.

Für die Beschriftung in Werkstattzeichnungen werden die FTD-Dateien gemäß der aktuellen Einstellungen im Konfigurationsmanagement unter Automatische Zeichnungsableitung > Fertigungszeichnung > Verwendungszweckabhängig > name > Beschriftung ausgewertet. name ist dabei der Name des jeweiligen Verwendungszwecks.
Wird in einer Ansicht der Werkstattzeichnung ein automatisch erzeugtes Maß, d.h. ein auf einer Bemaßungsregel basierendes Maß, gelöscht, dann wird dieses Maß beim Aktualisieren der Werkstattzeichnung nicht wiederhergestellt!

Im Einzelnen wird ab HiCAD 2017 SP1 wie folgt verfahren:

Das gewählte Maß wird gelöscht und auch beim Aktualisieren der Zeichnung nicht wiederhergestellt.

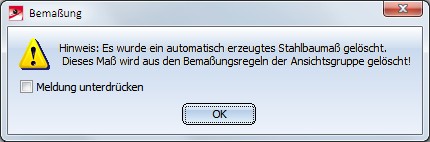

Der in den Werkstattzeichnungsdaten für die Ansichtsgruppe des gewählten Maßes gespeicherte Bemaßungsregelsatz wird so angepasst, dass die für das Maß verwendete Bemaßungsregel in der entsprechenden Richtung und Ansicht entfällt. Darauf weist HiCAD mit einer entsprechenden Warnung hin.

Soll diese Meldung während der aktuellen HiCAD-Sitzung nicht mehr angezeigt werden, dann aktivieren Sie die Checkbox Meldung unterdrücken.

Alle übrigen Maße der Ansicht, die mit derselben Bemaßungsregel und in der selben Richtung wie das gelöschte Maß erzeugt wurden, werden in interaktive Maße umgewandelt und bleiben beim Aktualisieren der Zeichnung erhalten..

Wollen Sie dieses Verhalten nicht, dann haben Sie die Möglichkeit, dies im Konfigurationsmanagement abzuschalten und zwar unter Systemeinstellungen > Beschriftungen > Bemaßung 3D durch Deaktivierung der Checkbox Nachbehandlung beim Löschen Werkstattzeichnungsmaßen. Dies ist zu empfehlen, wenn es in Werkstattzeichnungen mit sehr vielen Ansichten zu größeren Performanceverlusten kommen sollte.

Das neue Verhalten funktioniert nur mit ab HiCAD 2017 SP1 neu erstellten oder aktualisierten Werkstattzeichnungen!

Beachten Sie:

Wenn Sie eine Ansicht aus einem Blatt der Werkstattzeichnung in ein anderes verschieben (per Drag&Drop), dann erscheint folgende Meldung:

Wenn Sie die Aktion durchführen, werden die entsprechenden Ansichten bei der Aktualisierung der Werkstattzeichnung nicht mehr berücksichtigt.
