Manuelle Positionierung

Zur manuellen Positionierung stehen in HiCAD folgende Funktionen zur Verfügung:


Manuelle Positionierung und Gleichteilsuche einzelner Teile, mit akt. Parametern

Konstruktion > Positionierung/Detaillierung > Positionieren > Positionierung einzelner Teile

Mit dieser Funktion ordnen Sie einzelnen Teilen manuell eine Positionsnummer zu. Der Dialog hängt dabei vom gewählten Positionierungsmodus ab.

Positionierungsmodus: Positionierung bis HiCAD 2017

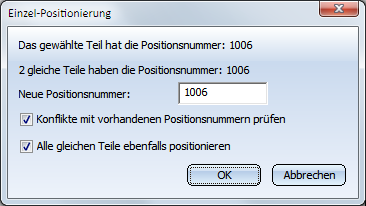

  1. Identifizieren Sie das Teil. Das Dialogfenster Einzel-Positionierung wird angezeigt:

  1. Geben Sie die Positionsnummer an.
  2. Soll geprüft werden, ob die Positionsnummer bereits vorhanden ist, dann aktivieren Sie die Checkbox Konflikte mit vorhandenen Positionsnummern prüfen.
  3. Sollen Gleichteile des aktiven Teils ebenfalls positioniert werden, dann aktivieren Sie die Checkbox Alle gleichen Teile ebenfalls positionieren.

Hat das aktive Teil bereits eine Positionsnummer, dann wird Ihnen diese zur Änderung angezeigt. Darüber hinaus wird angezeigt, ob Gleichteile mit dieser Nummer vorhanden sind.

  1. Klicken Sie auf OK, um die Positionierung durchzuführen.
  2. Anschließend lassen sich analog weitere Teile positionieren.

Hinweise:

Positionierungsmodus: Standard-Positionierung

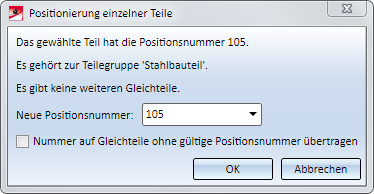

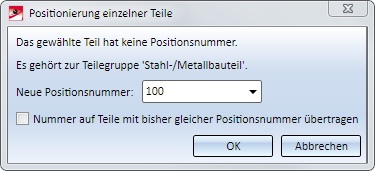

  1. Identifizieren Sie das Teil. Das Dialogfenster Positionierung einzelner Teile wird angezeigt. Der Inhalt des Fensters hängt davon ab, ob das Teil zu einer Teilegruppe mit regelkonformer oder unreglementierter Nummernvergabe gehört.

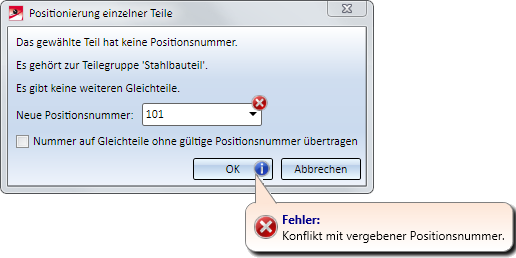

  1. Geben Sie die Positionsnummer an. Beachten Sie dabei Folgendes:

  1. Klicken Sie auf OK, um die Positionierung durchzuführen.
  2. Anschließend lassen sich analog weitere Teile positionieren.

Hinweis:

Wenn Sie einzelne Teile positionieren, die nicht stücklistenrelevant sind, erscheint zusätzlich zur Meldung Teil ist nicht stücklistenrelevant! die Abfrage Teil stücklistenrelevant setzen? Wenn Sie hier mit Ja antworten wird zunächst die Stücklistenrelevanz gesetzt und dann erfolgt die Positionierung. Antworten Sie mit Nein, dann wird die Funktion abgebrochen.


  • Manuelle Positionierung und Gleichteilsuche des aktiven Teils, mit akt. Parametern

    RMT > Teil positionieren

    Mit dieser Funktion, die Sie im Kontextmenü für Teile oder im Kontextmenü des ICN finden, lässt sich die Positionsnummer des aktiven Teils manuell zuweisen bzw. ändern. Die Funktion arbeitet analog zur Funktion Positionierung einzelner Teile, wird jedoch nach der Positionierung des aktiven Teils automatisch beendet.
