Registerkarte: Konstruktion
Konstruktion
Modulübergreifende Funktionen wie die Dateiverwaltung, den Import/Export von Dateien, die Positionierung, die Stücklistenerstellung, die Festlegung von Konstruktionseigenschaften oder das Löschen von Objekten u.v.m. finden Sie auf der Registerkarte Konstruktion.
Die Registerkarte Konstruktion besteht aus folgenden Funktionsgruppen:

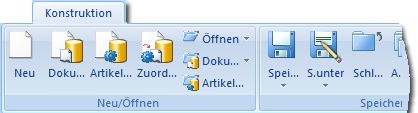

Anlegen und Öffnen von HiCAD-Konstruktionen - sowohl für den Einsatz mit HELiOS (PDM) als auch ohne. |
|
Schließen, Speichern und Drucken von Dateien sowie Versand von Konstruktionen per E-Mail. |
|
Speichern von 2D- und 3D-Teilen, Ablegen von Teilen in Werksnormkatalogen, Referenzierungsfunktionen für 3D-Teile |
|
Import von 2D-/3D-Teilen, Einfügen von Zeichnungsrahmen, Austauschen von 3D-Teilen |
|
Positionierung und Gleichteilsuche, Erstellen von Werkstatt- und Montagezeichnungen, Bemaßungseinstellungen und Vorlagen für die Zeichnungsableitung, Erstellen von Stücklisten und Schweißnahtprüfprotokollen |
|
Löschen von Objekten, Undo, Redo |
|
Festlegen der Konstruktionseigenschaften, beispielsweise Maßstab, Maßeinheit, Toleranz, Nachkommastellen oder Flächenapproximation u.v.m. |
|
Sichtbarkeitseinstellungen, Koordinatensysteme, verschiedene Tools wie Material- und Varianteneditor |
